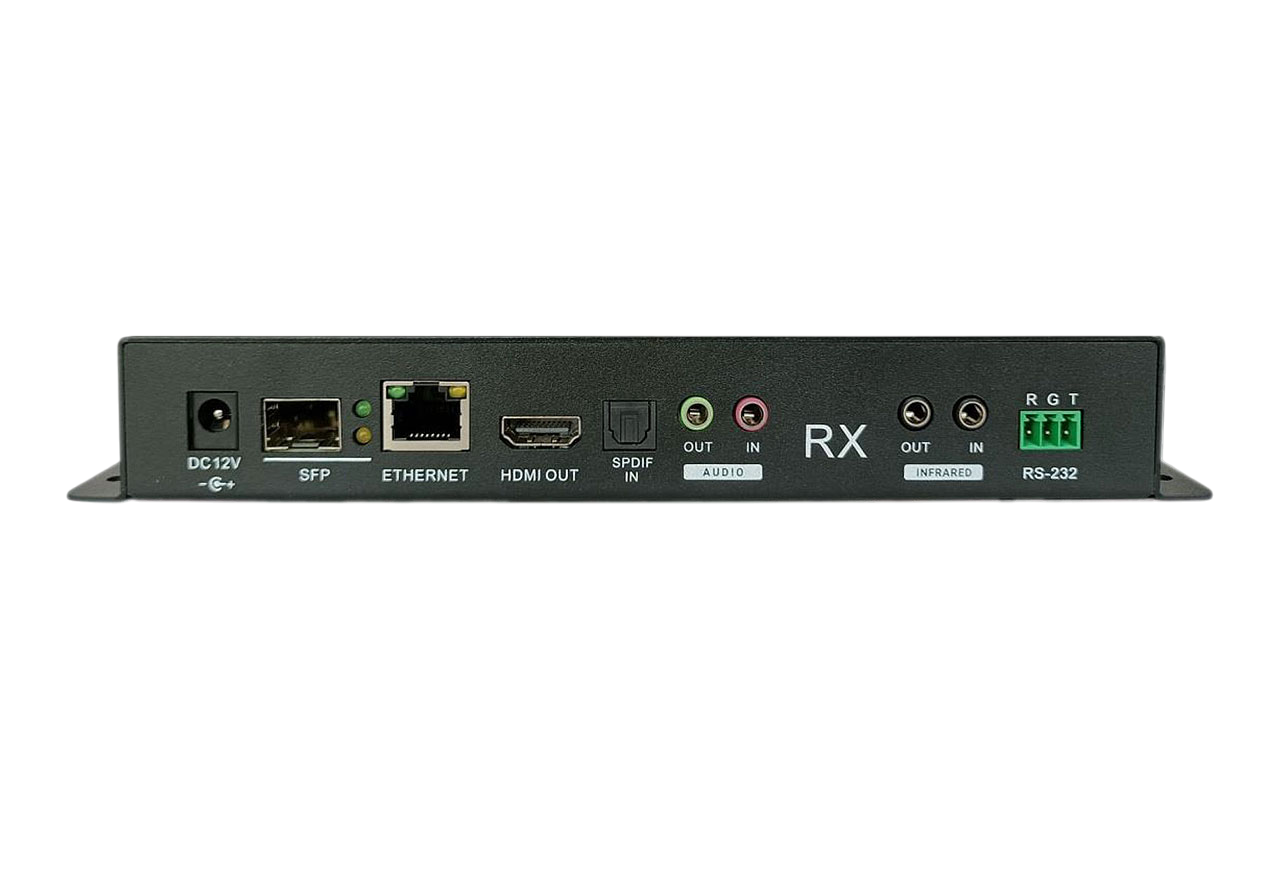

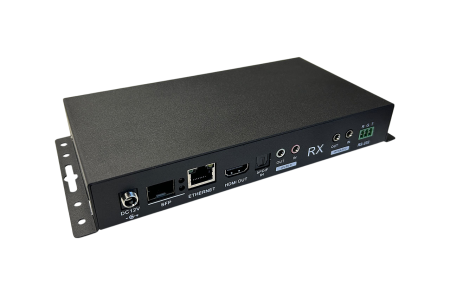

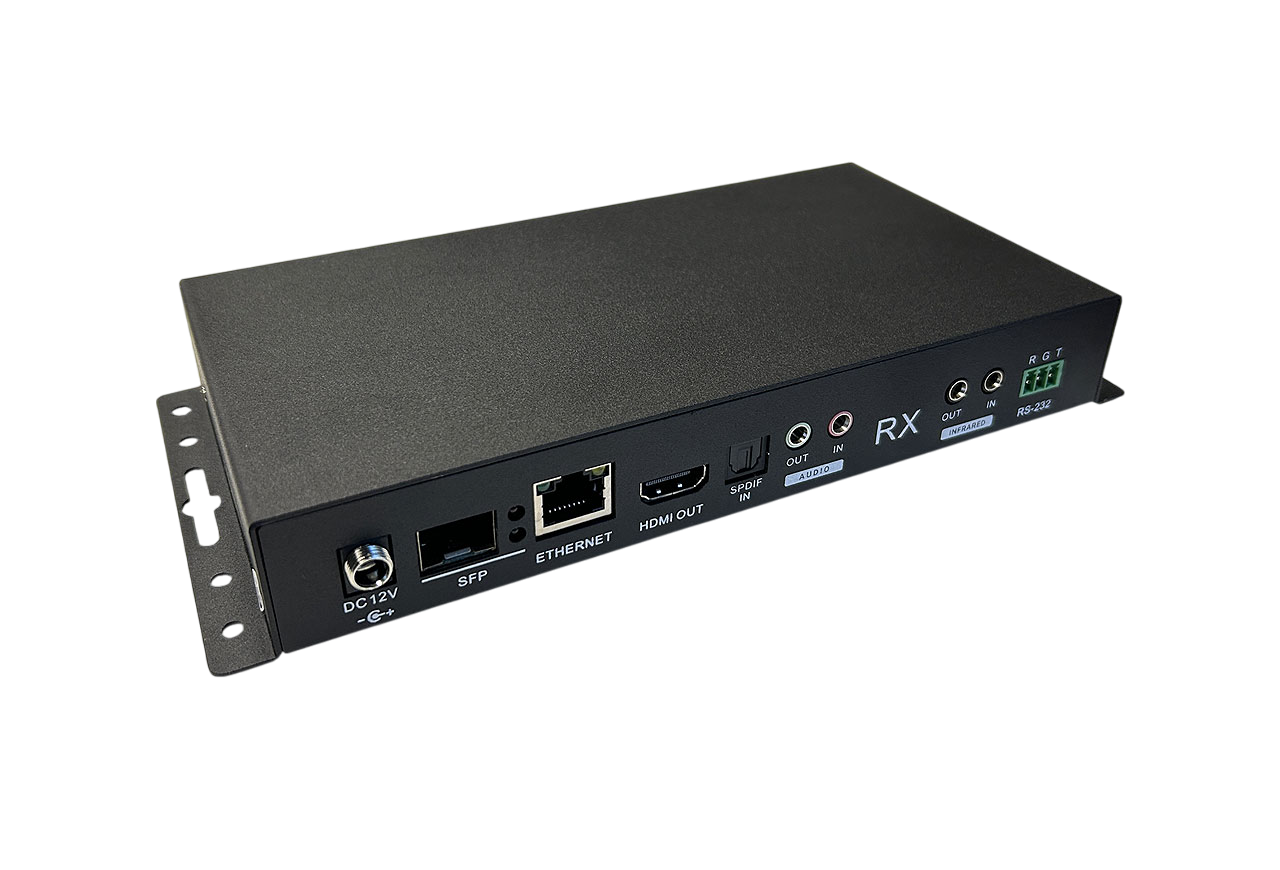

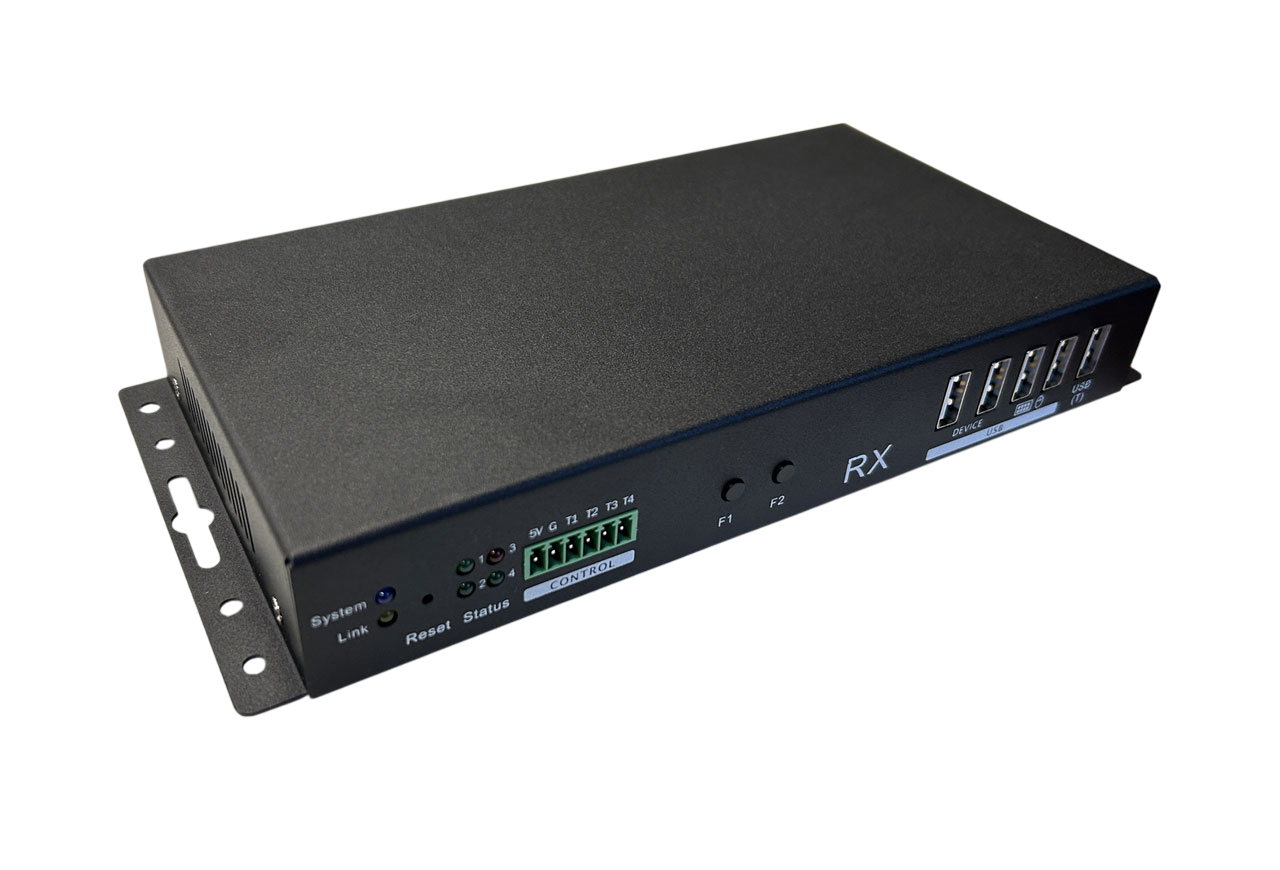

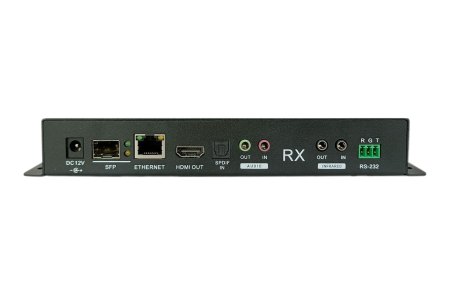

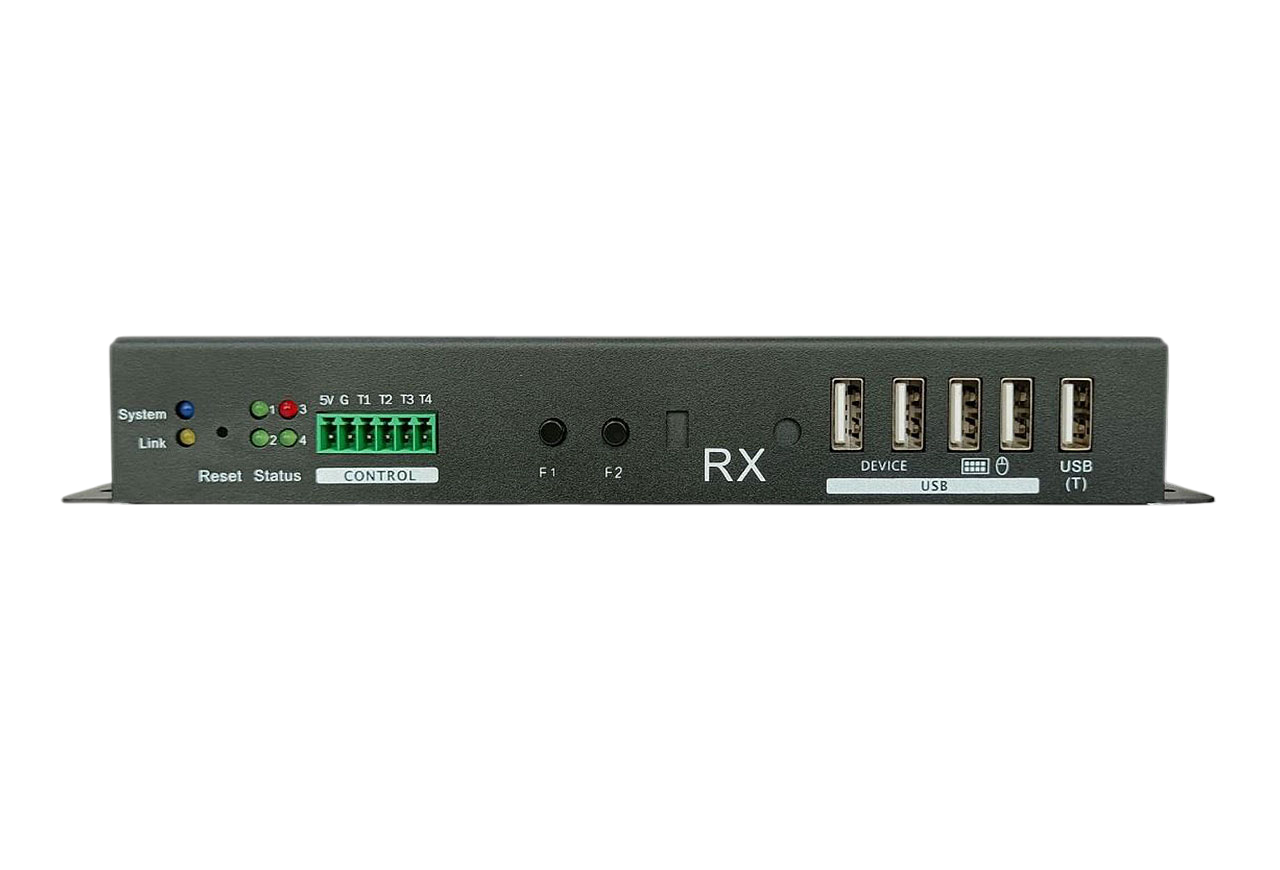

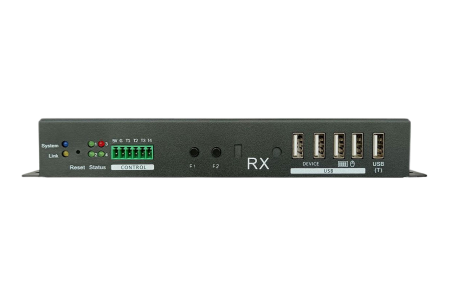

TNTv/TNT MMS-9530HF-R - Удлинитель-приемник
TNT MMS-9530H-R / MMS-9530HF-R (IP-KVM приемник) – сетевое программно-аппаратное устройство, предназначенное для извлечения HDMI (DVI-D), USB, аудио (колонки и микрофон), RS232 и ИК сигналов из локальной сети и организации рабочего места (консоли) оператора.
Передача данных от передатчика к приемникам осуществляется в пределах локальной сети (LAN, без маршрутизации пакетов) посредством использования Gigabit Ethernet и протокола TCP/IP.
Непосредственно к передатчику можно подключить как один (точка-точка), так и множество приемников (точка-многоточка). При подключении нескольких приемников необходимо использовать Gigabit Ethernet коммутатор с поддержкой протокола "IGMP".
Основные области применения:
- Автоматизированные системы управления технологическими процессами (АСУ ТП)
- Автоматизированные рабочие места (АРМ)
- SCADA-системы
- Телеметрические системы
- Охранные системы
- Любые системы контроля в режиме реального времени
TNT MMS-9530H-R / MMS-9530HF-R – IP-KVM приемник, который извлекает из локальной сети данные, передаваемые IP-KVM передатчиком, и дает возможность организовать удаленное рабочее место (консоль) оператора в любом необходимом месте. При необходимости к одному IP-KVM передатчику может быть подключено множество IP-KVM приемников, в этом случае операторы смогут работать с источником совместно. Также возможен режим и поочередной работы с ручным выбором активного оператора.
Если в сеть транслируют сигнал одновременно несколько передатчиков, подключенных к разным источникам, то операторы при помощи клавиатуры и экранного (OSD) меню IP-KVM приемника могут оперативно переключаться между источниками для их контроля и оперативного управления. В этом случае можно организовать произвольную коммутацию любой консоли оператора к любому источнику сигнала.
TNT MMS-9530H-R / MMS-9530HF-R – это поколение IP-KVM приемников, которые сохранили все основные возможности предыдущей серии (MMS-500H-R и MMS-500V-R) и значительно улучшили многие основные характеристики, а также получили много новых возможностей.
Артикул (и возможные варианты его написания): TNTV/TNT MMS-9530HF-R.
Характеристика TNTv/TNT MMS-9530HF-R
Особенности:- Обеспечение извлечения HDMI (DVI-D), USB, аудио (колонки и микрофон), RS232 и ИК сигналов из локальной сети и организации рабочего места (консоли) оператора
- Поддержка стандартного TCP/IP протокола передачи данных для работы в локальных сетях
- Поддержка ретрансляции ИК сигнала от приемника к передатчику. Благодаря данной функции возможно удаленное управление устройством воспроизведения (например, DVD или Blu-ray плеером) ИК пультом дистанционного управления на расстоянии до 100 м (требуются ИК передатчик или приемник)
- Поддержка передачи сигналов USB 1.1 и USB 2.0 (кроме USB-Audio и USB-Video)
- Наличие версии встроенного ПО с авторизацией пользователей, ролевой моделью их взаимодействия, различными режимами совместной работы, иерархическим доступом к информационным ресурсам предприятия и учетом рабочих мест
- Поддержка Gigabit Ethernet
- Передача данных по многомодовому или одномодовому волокну (приемник комплектуется MM и SM SFP-модулем)
- Поддержка DDC спецификации
- Поддержка разрешений до 3840x2400 при 25 Гц (4:2:0), 4096x2160 при 24 Гц (4:2:0) включительно
- Поддержка Windows, Linux, Sun, Mac операционных систем
- Функция Plug-and-playВсе приемники и передатчики могут управляться при помощи команд API. Команды API передаются по сети с использованием протокола UDP.
Для установки нескольких устройств в телекоммуникационный шкаф или на стену предусмотрено специализированное шасси TNT.RACK-1 (поставляется отдельно).
- Версия ПО с авторизацией пользователей поставляется по отдельному запросу и за дополнительную плату.
- При использовании IP-KVM передатчиков и приемников TNTv серий MMS-9520H и MMS-9525D на производственных и схожих с ними объектах, а также на предприятиях с повышенными требованиями к надежности и электробезопасности, рекомендуется использовать промышленные блоки питания TNTv БПИС М8 12-2, которые соответствуют ГОСТ:IEC 60950-1-2014/EN, 62233-2013/30805.14.1-2013, 61000-3-2:2009/30804.3.3-2013, CISPR 14-1:2005/30805.14.2-2013, 14-2:2001/30804.3.2-2013.
- Для обеспечения бесперебойного электропитания рекомендуется использовать коммутатор питания TNT КП-21, который обеспечивает электропитание устройства от двух стабилизированных блоков питания.
- Блоки питания TNT БПИС М8 12-2 и коммутатор питания TNT КП-21 поставляются отдельно.
Спецификация TNTv/TNT MMS-9530HF-R
|
Параметры |
Значение |
|
|
Порты |
1 х HDMI (возможность подключения интерфейса DVI-D через переходники или соответствующие шнуры), |
|
|
Максимальное разрешение |
3840 x 2160 при 30 Гц (4:2:0), |
|
|
Максимальное расстояние |
Определяется используемыми SFP-модулями и характеристиками линии связи |
|
|
Стандарт Ethernet |
Gigabit Ethernet (конкретный стандарт определяется используемыми SFP-модулями) |
|
|
Максимальная задержка при передаче изображения |
2160P при 30 Гц – 33 мс, |
|
|
Поддерживаемые стандарты и протоколы |
HDMI – 1.4b, |
|
|
Протокол передачи данных |
TCP/IP |
|
|
Максимальное количество передатчиков, отображаемых в OSD-меню |
128 |
|
|
Максимальное количество USB устройств |
5 |
|
|
Линейный аудиовыход |
Стерео, 32 кГц – 96 кГц |
|
|
Поворот изображения |
По часовой стрелке 180° и 270° |
|
|
Индикаторы |
1 х статус (зеленый), |
|
|
Электропитание |
Внешний БП DC 12 В, 2 А |
|
|
Температура и влажность |
Рабочая температура |
0 - 50°С |
|
Температура хранения |
-15 - 55°С |
|
|
Влажность |
5 - 90%, относительная, без образования конденсата |
|
|
Физические характеристики |
Материал корпуса |
Металл |
|
Масса |
420 г |
|
|
Размеры |
155 x 110 x 30 мм |
|
|
Ограничения |
Для использования в локальных сетях (LAN) без маршрутизации пакетов |
|

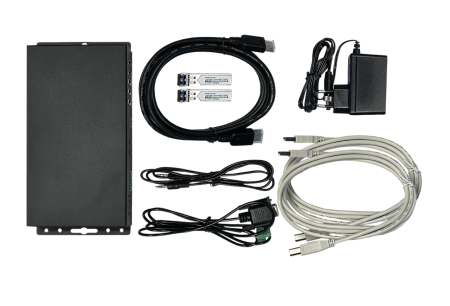

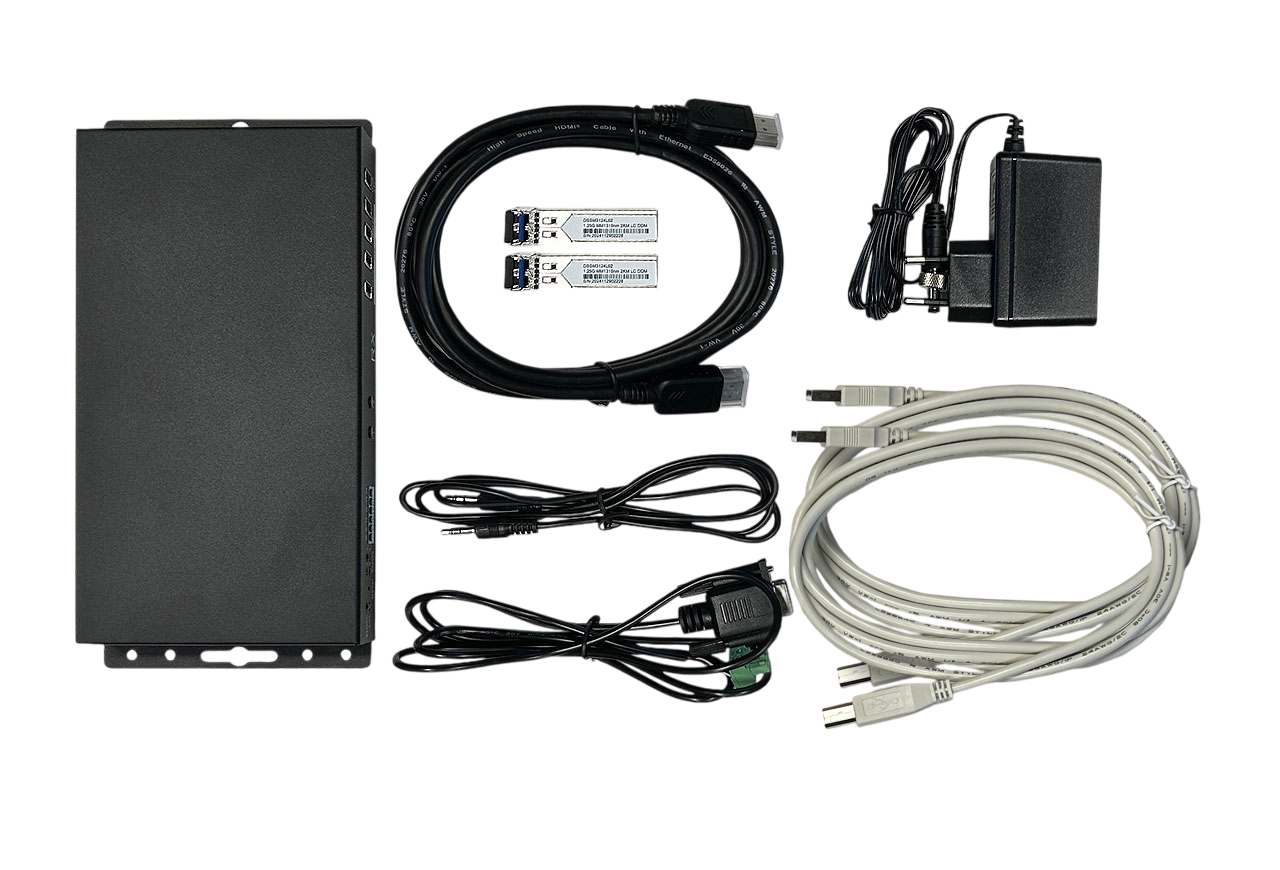

Комплектация TNTv/TNT MMS-9530HF-R
- 1 x устройство TNT MMS9530HF-R
- 1 x шнур интерфейсный HDMI<=>HDMI
- 1 x модуль SFP (одномод)
- 1 x модуль SFP (многомод)
- 1 x шнур RS232
- 1 x шнур аудио jack<=>jack
- 1 x шнур USB Тип A <=> USB Тип B
- 1 x адаптер питания
- 1 x комплект документации (Состав комплекта определяется производителем)
