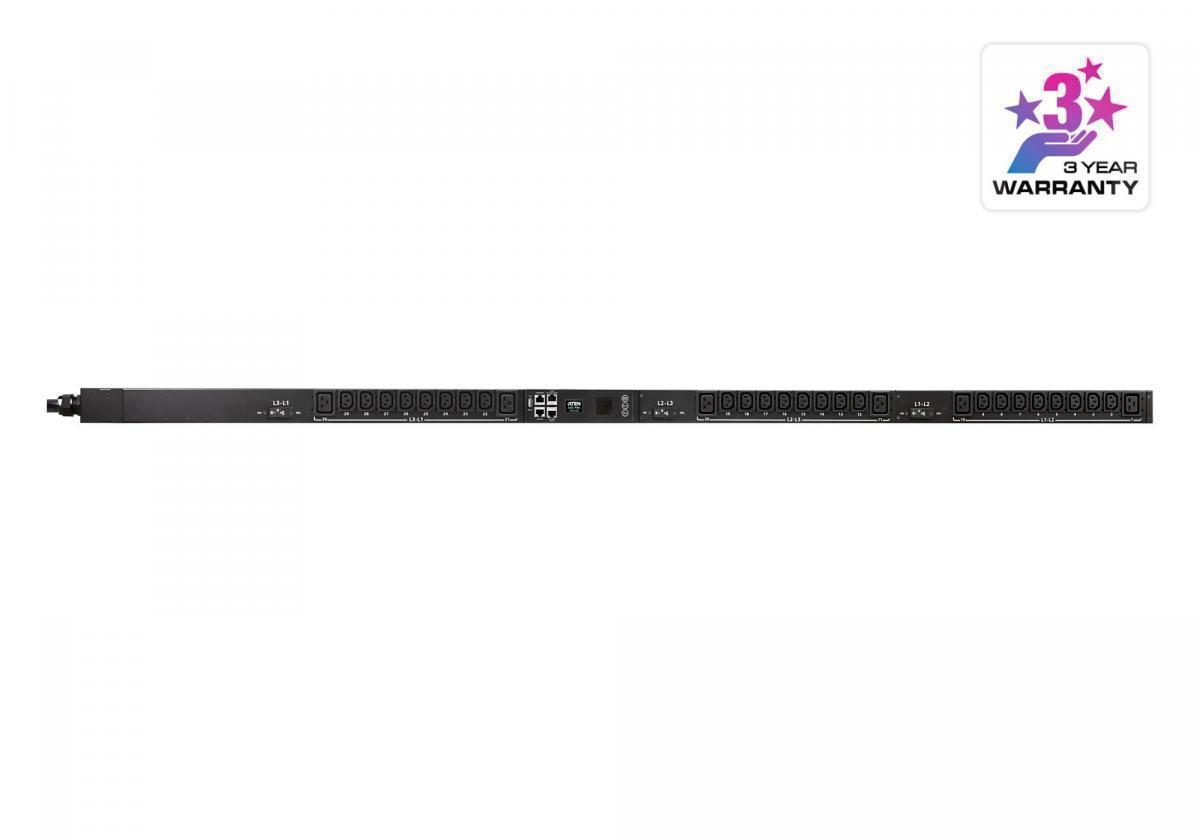

Блок распределения питания ATEN PG95330G-AT

Для поддержания бесперебойной работы в центре обработки данных или серверной устойчивая энергоэффективность может иметь решающее значение. Реализация эффективного управления питанием часто требует усовершенствований как на аппаратном, так и на программном уровне. Поскольку растет тенденция к использованию 3-фазного питания из-за его эффективности в производстве, передаче и распределении электроэнергии, компания ATEN представляет свою новейшую серию блоков распределения питания (БРП), получившую индекс PG. Они доступны в конфигурациях розеток IEC, а для соответствия требованиям растущего спроса на электропитание ИТ-оборудования с высокой плотностью размещения в серверных и центрах обработки данных, спроектированы в корпусе высотой 0U. Блок распределения питания PG95330 оснащен процессором ARM Cortex-A8 и 30 выходными портами розеток, обеспечивающими питание всего подсоединенного оборудования менее чем за 10 секунд после подключения. Он предоставляет наиболее точные данные о потреблении энергии в кВтч (+/-1%) для предварительного отслеживания, улучшения заведенного порядка энергопотребления и дальнейших стратегических линий. Как энергосберегающий продукт, PG95330 предназначен для обеспечения более низкого энергопотребления в соответствии с передовой практикой в сетевой инфраструктуре, обеспечивая при этом сокращения выбросов CO2 до 70,65 кг (эквивалент потребляемой мощности 131,4 кВт), снижению затрат на электроэнергию и налогов на выбросы углерода, которые необходимо оплачивать ежегодно.

Энергосберегающее реле

Благодаря встроенным энергосберегающим реле – подтипу электромагнитного переключателя – управление большой величиной тока становится простым, что по сравнению с моделями без энергосберегающих реле приводит к годовой экономии потребляемой мощности 131,4 кВт на 30–розеточный БРП. Кроме того, распределение электроэнергии будет оставаться функциональным и непрерывным даже в случае сбоя, что обеспечивает отличное время безотказной работы для оптимизации надежности системы.

Повышение надежности соединения

Розетки могут быть защищены надежным фиксатором, предотвращающим отсоединение шнура питания из-за вибрации или человеческих ошибок.

ЖК-дисплей для оповещения в реальном времени

На ЖК-дисплее с подсветкой могут отображаться предупреждения, информирующие пользователей о неожиданных состояниях питания.

Функция замены «налету»

Операционная панель с ЖК-дисплеем поддерживает замену «налету» и может быть снята и заменена без отсоединения критически важной подключенной нагрузки.

Два порта LAN для организации масштабируемой сети

PG95230 оснащен двумя портами LAN (например, Интернет и Интранет), поддерживающими Ethernet-соединение со скоростью до 1 Гбит/с с возможностью создания каскадных подключений до 64 БРП. Это позволяет избежать расходов на установку дополнительных сетевых коммутаторов для объединения сетевых подключений, экономя при этом больше места в стойке для размещения большего количества ИТ-оборудования в расширяемой сети.

Датчики окружающей среды

Порт датчика с разъемом RJ-45 позволяет подсоединить до 8 датчиков окружающей среды (путем последовательного подключения) для мониторинга и управления температурой, влажностью, потоком воздуха, перепадом давления воздуха и утечками, а также для оповещения о потенциальных угрозах.

Гибкая работа в сети

Для увеличения скорости работы подключение устройства с последовательным интерфейсом к БРП через COM-порт обеспечивает еще одно средство для осуществления связи с помощью командной строки. Кроме того, данный порт также функционирует как порт PON-устройств для Ethernet-подключения к KVM-переключателю с доступом по IP серии KN, с целью централизованного управления питанием до 16 БРП, подсоединенных последовательно. Примечание: данная функция будет включена в следующих выпусках встроенного ПО.

Возможность подключения к сети по Wi-Fi

PG95230 можно подключить к сети через Wi-Fi USB-адаптер для работы с DCIM, обновления микропрограммы, экспорта журнала, быстрой настройки и многого другого.

Регулируемый шнур питания для гибкой установки в стойке

PG95230 поставляется со встроенным в устройство регулируемым шнуром питания, способным поворачиваться на 90 градусов. Это обеспечивает гибкость установки в стойку, что приводит к лучшей организации расположения кабелей.

Мониторинг DCIM

Интеграция с ПО eco DC от ATEN — устанавливаемым на компьютер и веб-инструментом для оптимизированного управления инфраструктурой центра обработки данных (DCIM). Данные о распределении электроэнергии, энергопотреблении и окружающей среде, полученные от БРП и подключенных устройств, можно отслеживать с помощью удобного веб-интерфейса для интеллектуального управления питанием.

Цветная панель для более удобного управления устройствами

Блоки распределения питания линейки PG оснащены операционной панелью с ЖК-дисплеем, которая по умолчанию имеет красный цвет и при необходимости может быть изменена на желтый, фиолетовый, синий и зеленый цвет путем приобретения цветных наклеек. Эти цветовые коды облегчают различение устройств подачи питания, а также ускоряют поиск и устранение неисправностей в случае непредвиденных сбоев.

Применения

3-фазные БРП линейки PG идеально подходят для серверных групп оборудования в стойках, требующих энергосберегающего распределения питания для ИТ-оборудования с высокой плотностью размещения в серверных помещениях или центрах обработки данных

Спецификация ATEN PG95330G-AT

Function	PG95330G
Электрическая часть
Номинальное входное напряжение	400/230В 3 фазы (соединение Star)
Максимальный входной ток	32A (макс.)
Частота на входе	50-60 Гц
Входное подключение	IEC 309 32A Red 3P+N+E
Входная мощность	22170 ВА (макс.)
Тип розетки	(6) IEC 320 C19, (24) IEC 320 C13
Номинальное выходное напряжение	230 В переменного тока
Максимальный выходной ток (розетка)	C13:10A (макс.), C19:16A (макс.),
Прерыватели	6xUL489(1P)-16A
Измерение	Ток уровня банка розеток, Напряжение, Мониторинг PF и КВт/ч
Переключение розеток	Нет
Порты датчиков температуры и влажности	Да
Точность измерения	1%*
Физические свойства
Размеры (Д х Ш х В)	179.00 x 5.60 x 6.80 cm (70.47 x 2.2 x 2.68 in.)
Масса	8.41 kg ( 18.52 lb )
Длина шнура питания	3 м
Температура и влажность
Температура (Рабочая/ Хранения)	0 – 60℃ / -20 – 60℃
Влажность (Рабочая и Хранения)	0 – 80% рт. ст. без образования конденсата
Соответствие
Проверка электромагнитной совместимости	CE, EMC
Безопасная проверка	CE
Гарантия	3 года
Примечание	Обратите внимание, что для некоторых изделий монтируемых стойку, физические размеры (ШxГxВ) выражаются в формате (ДxШxВ).

1 x блок распределения питания
1 x комплект для монтажа в стойку
1 x кабель RJ-45 — DB-9
1 x цветная наклейка на панель
1 x инструкция по эксплуатации
