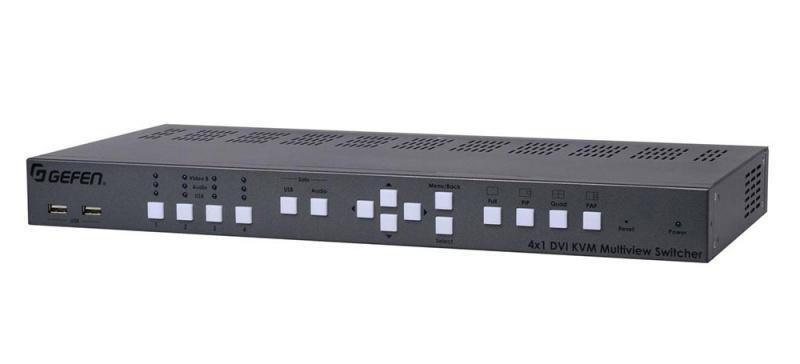

Мультивьювер DVI KVM Switch Gefen EXT-DVIK-MV-41
DVI KVM Multiview Коммутатор Gefen EXT-DVIK-MV-41 – идеальное решение для
управления четырьмя компьютерами с помощью одной консоли, к которой
необходимо подключить два дисплея.
Мультивьювер Gefen EXT-DVIK-MV-41 – KVM Переключатель 4x1 сигналов DVI-D, USB и аудио поддерживает мультиэкранную работу и позволяет подключить до четырех компьютеров к одной управляющей консоли с двумя дисплеями.
Для удобства имеется четыре предустановленных варианта настроек отображения окон на дисплеях, используемых наиболее часто: одна картинка на дисплее, «картинка в картинке», две или четыре разных картинки на одном дисплее.
Коммутатор DVI KVM Multiview управляется кнопками лицевой панели, с помощью компьютерных клавиатуры и мыши, через интерфейс RS-232. Интуитивно понятный графический интерфейс экранного меню призван облегчить конфигурирование системы и управление ей.
Кроме того, KVM Переключатель EXT-DVIK-MV-41 поддерживает каскадирование до восьми приборов, что позволяет в совокупности объединить в систему 32-х рабочих станций. Обновление микропрограммы прибора пользователем производится через программное обеспечение Gefen Syner-G™.
Как это работает:
Мультивьювер подходит для установки в стандартную 19-дюймовую стойку. Подключите 4 компьютера к коммутатору EXT-DVIK-MV-41, соединив выходы DVI, USB на громкоговорители и микрофонный вход с соответствующими входами прибора Gefen, DVI, USB, аудио стерео и микрофона. Подсоедините два дисплея к выходам DVI-D (A и B). Подсоедините наушники или пару активных громкоговорителей к выходам аудио L/R. Подключите монофонический микрофон к соответствующему разъему. Подсоедините клавиатуру и мышь к портам USB задней панели прибора (порты консоли управления). Два периферийных USB-устройства можно подключить к USB-портам, расположенным на лицевой панели. Перед установкой в рэковую стойку необходимо надежно соединить вывод заземления прибора с заземлением системы с помощью медного провода диаметром 1,29 мм (16 AWG) или большего. Подсоедините входящий в комплект источник питания постоянного тока 12 В к разъему питания коммутатора, вставьте вилку в подходящую сетевую розетку. Чтобы включить прибор, переведите переключатель питания на его задней панели в соответствующее положение. Управление коммутатором осуществляется кнопками лицевой панели, с помощью клавиатуры/мыши, или через интерфейс RS-232. Чтобы воспользоваться последней из перечисленных опций, необходимо соединить устройство автоматизированного управления к входу RS-232 прибора. Для расширения сети путем каскадирования подключите последовательно все коммутаторы, соединив кабелем выход RS-232 первого EXT-DVIK-MV-41 c соответствующим входом следующего прибора. Возможно каскадирование до 8-ми коммутаторов EXT-DVIK-MV-41, что позволяет объединить в сеть до 32-х компьютеров, управляемых с помощью одной клавиатуры и мыши. Светодиодный индикатор питания на лицевой панели коммутатора светиться синим в случае наличия питания. Светодиодные индикаторы видео, аудио и USB будут светиться синим при наличии сигналов.
Характеристики EXT-DVIK-MV-41:
- Дает возможность использовать одну консоль управления с двумя дисплеями, которые могут работать в полноэкранном или мультиэкранном режиме
- Четыре режима отображения: одна картинка на дисплее (Full Screen), «картинка в картинке» (Picture-In-Picture, PIP), квадратор – сетка 2x2 (Quad-View), две разных картинки на одном дисплее (Picture-And-Picture, PAP)
- Поддерживаются разрешения до WUXGA (1920x1200) и 1080p Full HD на входе и выходе
- Соответствует спецификации HDCP 1.4
- Управление прибором может осуществляться кнопками лицевой панели, с помощью компьютерных клавиатуры и мыши, через RS-232
- Полнофункциональное экранное меню (OSD) с удобным интерфейсом
- Поддерживается каскадирование до 8-ми приборов, что позволяет управлять 32-мя ПК с одной консоли
- Обновление микропрограммы прибора пользователем через порт USB через ПО Gefen Syner-G™
- Разъем источника питания с фиксацией
- Установка в стандартную 19-дюймовую стойку
