Особенности и функциональные возможности технологии HDBaseT 3.0

В следующем году профессиональное сообщество ProAV получит повод отметить важную дату — 20-летний юбилей компании Valens Semiconductor. Именно этот израильский разработчик создал чипсет, который стал основой для технологии HDBaseT и перевернул подход к проектированию профессиональных аудио-видео систем. На сегодняшний день без этой технологии сложно представить полноценную AV-инсталляцию.

Инженеры Valens хорошо понимали преимущества медной витой пары, которая активно используется в IT-сфере для передачи данных Ethernet на значительные расстояния с минимальным уровнем помех. Их революционной идеей стало использование этого же кабеля не только для передачи сетевых сигналов, но и для одновременной транспортировки видео, аудио, управляющих команд, данных и даже питания.

Сейчас мы говорим уже о третьем поколении технологии — HDBaseT 3.0. Его возможности позволяют выйти за рамки привычного triple-play и говорить о полноценном 5-play решении. Перечислим пять ключевых функций:

Аудио и видео

• Передача несжатых аудио- и видеосигналов по кабелю Cat-6a на расстояние до 100 метров без задержек со скоростью до 18 Гбит/с.
• Поддержка спецификации HDMI 2.0b, включающей разрешение до 4K@60 Гц (4:4:4), протокол HDCP 2.3, технологии улучшения изображения Dolby Vision и HDR10+.
• Также поддерживается многоканальное аудио формата Dolby Atmos, цифровой интерфейс S/PDIF, улучшенный обратный аудиоканал eARC и шина I2S-4, обеспечивающая передачу до 32 аудиоканалов.

1G Ethernet

• Возможность подключения к локальной сети со скоростью до 1 Гбит/с.
• Доступ к облачным сервисам.
• Удалённое обновление программного обеспечения устройств.
• Интеграция с популярными стриминговыми платформами.

USB 2.0

• Поддержка подключения HID-устройств (клавиатуры, мыши, интерактивные доски, геймпады и прочее) к хост-компьютеру.
• Работа с видеокамерами, использующими изохронную передачу данных, и Bulk USB-устройствами, такими как флеш-накопители.

Сигналы управления

• Двусторонняя передача инфракрасных сигналов.
• Обмен последовательными командами RS-232 в обоих направлениях.
•  Наличие поддержки шины CEC для управления бытовой электроникой.
• Наличие двунаправленного порта GPIO.

Питание

• Передача электропитания по витой паре в обоих направлениях с мощностью до 100 Вт.

Реализация возможностей HDBaseT 3.0 на аппаратном уровне осуществляется через специализированные устройства — передатчики и приёмники, оснащённые RJ-45 портами. Такие устройства могут иметь различную степень функциональности и выпускаются рядом известных мировых производителей, включая компанию Kramer.

Оборудование, поддерживающее стандарт HDBaseT 3.0, обладает рядом важных характеристик:

• Plug-and-Play — простое подключение без необходимости установки драйверов.
• Обратная совместимость с предыдущими версиями: HDBaseT 2.0 и 1.0.
• Каскадирование устройств (daisy-chaining) — возможность увеличения общей длины системы.
• Реверсивность порта RJ-45 — одно и то же устройство может работать как передатчик или приёмник.

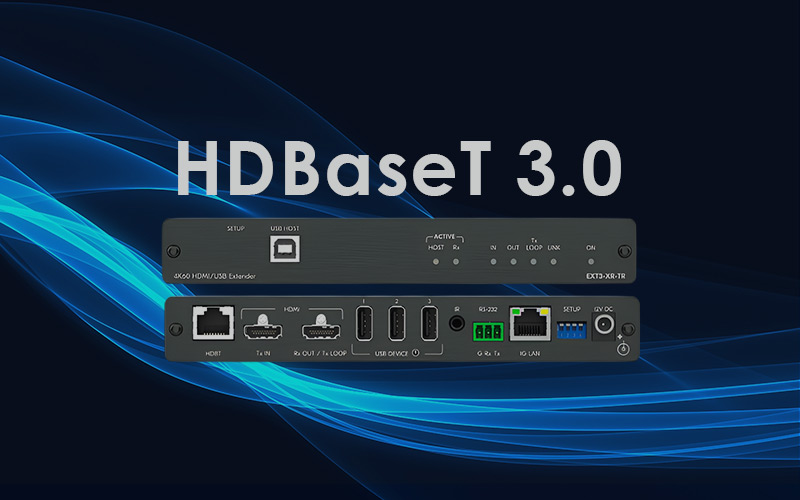

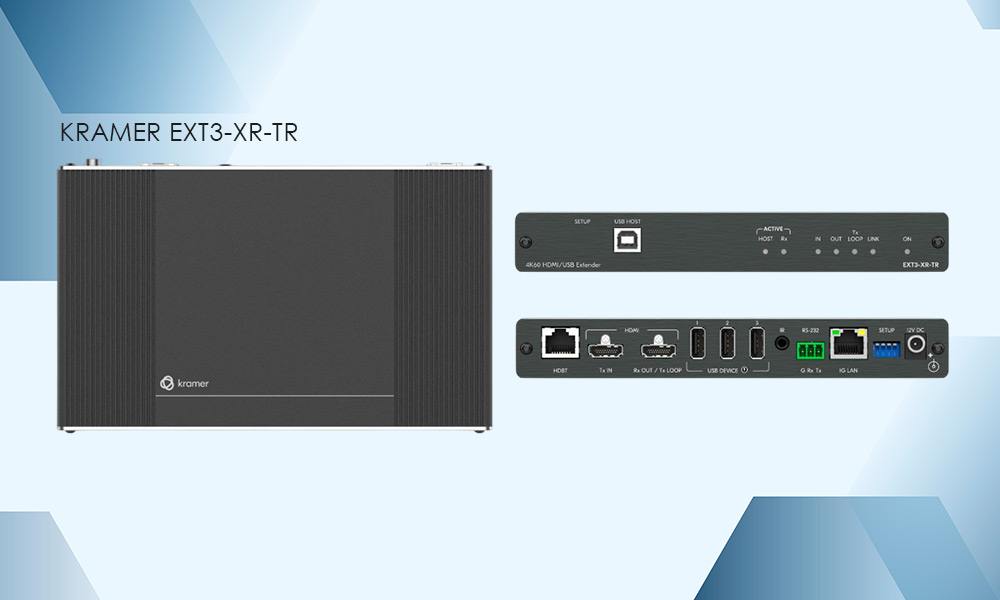

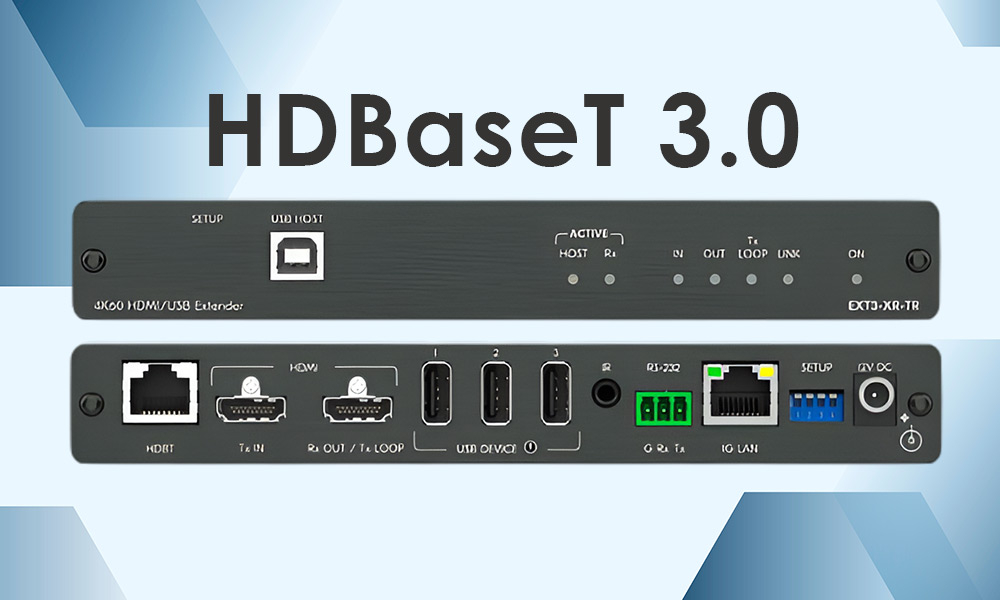

Примером такого оборудования служит устройство Kramer EXT3-XR-TR , оснащённое, помимо HDBaseT-порта, проходным HDMI-входом/выходом, портом USB-B для подключения хоста, тремя USB-A портами для периферийных устройств, интерфейсами управления ИК и RS-232, а также LAN-портом 1 Гбит/с.

На данный момент на нашем сайте представлено около десяти устройств Kramer серии EXT3, совместимых со стандартом HDBaseT 3.0.
