Контроллер системы управления, релейные выходы (8х терм. блок), RS-232/422/485 или DMX512 (терм. блок), 8 сигналов PWM (терм. блок), 8 выходов регулир. напряжения (терм. блок), управление по RS-232, IP

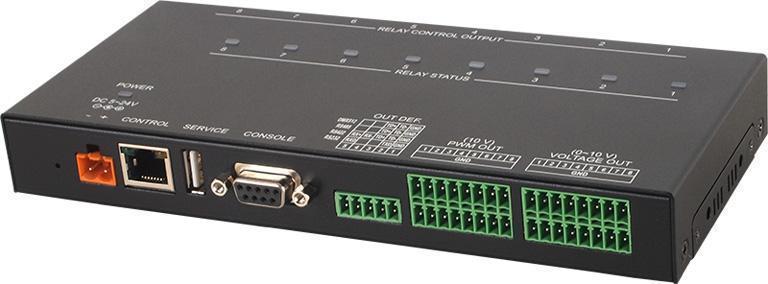

CDPS-RLY – контроллер системы управления для 25 устройств. 8 релейных выходов (максимальный ток реле 10 А при 30 В), выходы управления по протоколам RS-232/422/485 или DMX512 с регулируемой скоростью передачи данных (один клеммный блок), 8 выходов сигналов широтно-импульсной модуляции PWM (10 В), 8 выходов регулируемого напряжения (0-10 В). Управление устройством осуществляется по интерфейсам RS-232, IP (по протоколу Telnet). Порт управления Ethernet поддерживает PoE (Power over Ethernet), возможно питание прибора по витой паре.
Основные особенности

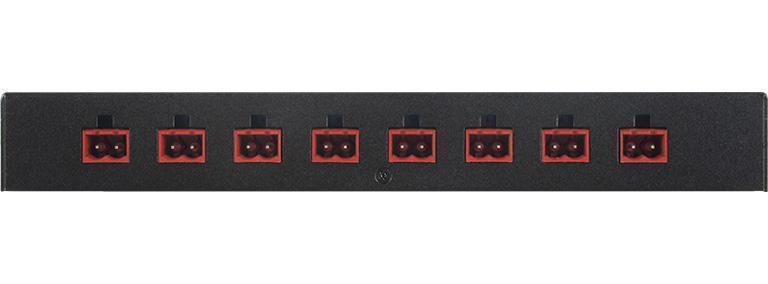

- 8 релейных портов (коммутация 30 В постоянного напряжения, 10 А), светодиодная индикация
- 8 портов ШИМ-модуляции 10 В (настраиваемое)
- 8 аналоговых портов 0-10 В (настраиваемое, 0, 0.1, 0.2... 10 В)
- 1 порт RS-232/422/485 с изменяемой скоростью обмена данными
- DMX512: скорость передачи до 250 Кбод/с, однонаправленный, до 512 узлов в цепочке, максимальное время – 22 мс (приблизительно 44 Гц)
- До 256 байт на команду для последвательного интерфейса
- Поддерживает напряжение питания от 5 В (2,6 А) до 24 В (1,2 А)
- Обновляемая прошивка (по USB или через web-интерфейс)
- Управление через RS-232/Telnet
- Поддержка PoE
Технические характеристики
| Выходы | 8 – релейный выход, клеммный блок 8 – PWM-выход, клеммный блок 8 – аналоговый выход, клеммный блок |

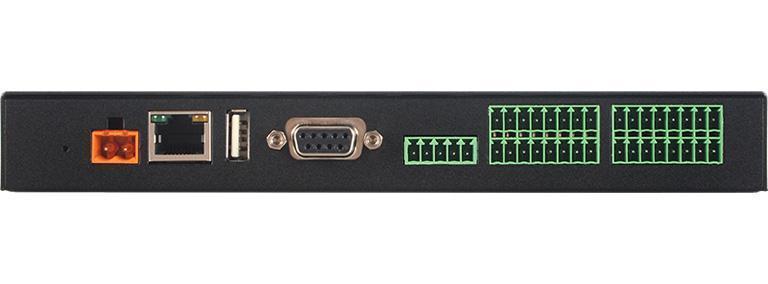

| Порты | 1 – RS-232/422/485/DMX512, клеммный блок 1 – RS-232 (управление контроллером), разъем D-sub DB9 (розетка) 1 – USB (сервисный), тип А (розетка) 1 – Ethernet, разъем RJ45 (розетка) |
| Диапазон рабочих температур | 0... +40 °C |
| Диапазон температур хранения | -20... +60 °C |
| Относительная влажность | от 20 до 90% без конденсации |
| Питание | 5 В, 2.6 А |
| Габаритные размеры (ШхГхВ) | 200 х 95 х 31 мм (с учетом разъемов) |
| Масса | 0,55 кг |
Технические характеристики являются предварительными и могут быть изменены производителем без дополнительного уведомления.
В комплекте
- Контроллер CDPS-RLY – 1 шт.
- Блок питания (5 В, 2.6 А) – 1 шт.
- Руководство пользователя
Сфера применения
- Системы управления
- Системы автоматизации
- Управление осветительным оборудованием
