Коммутатор электропитания TNTV/TNT КП-21

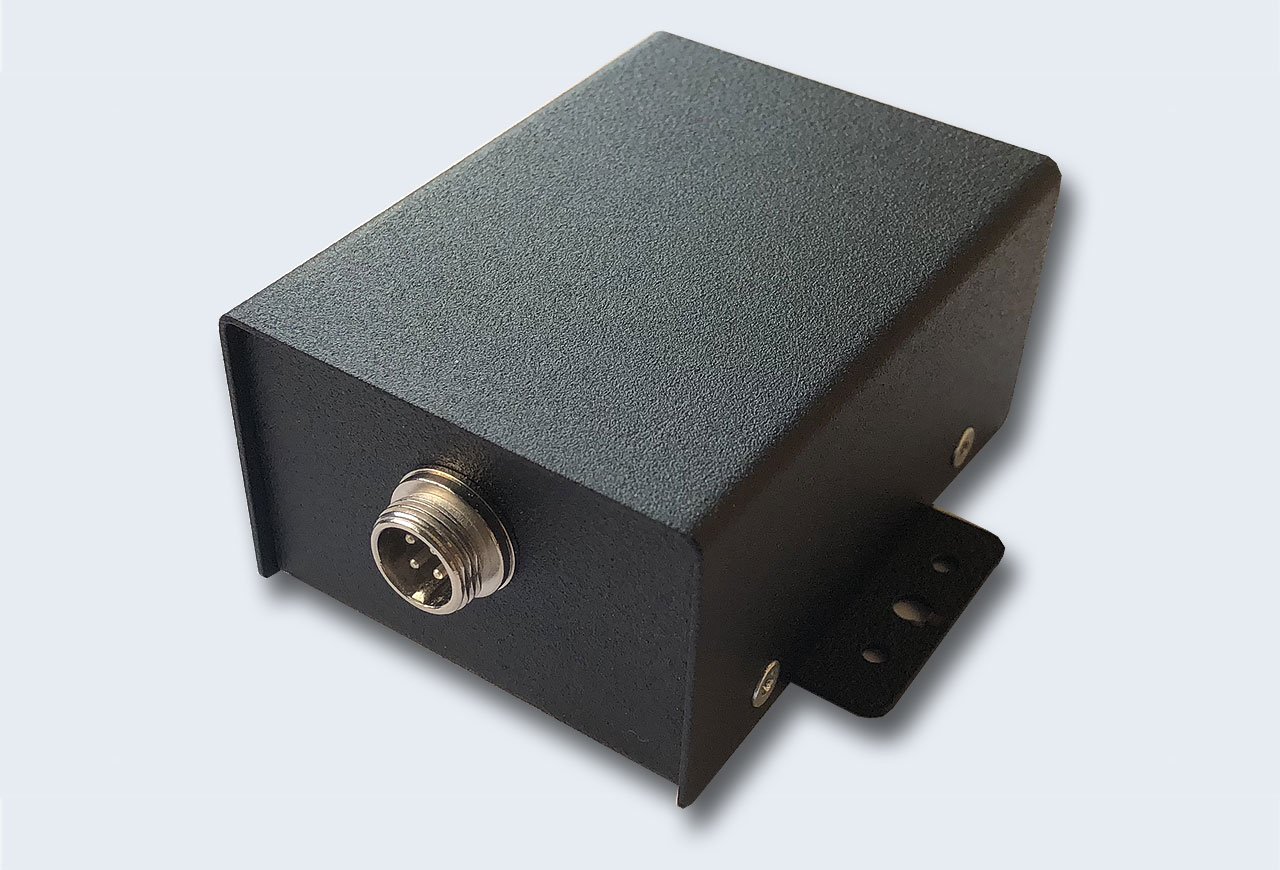

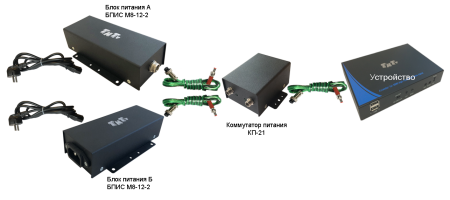

Двухканальный коммутатор электропитания постоянного тока TNT КП-21 – это решение для параллельного одновременного подключения двух независимых блоков питания к одному устройству (нагрузке). Коммутатор обеспечивает бесперебойность электропитания даже при выходе из строя одного из блоков электропитания, позволяя определить неисправный и произвести "горячую" замену последнего.

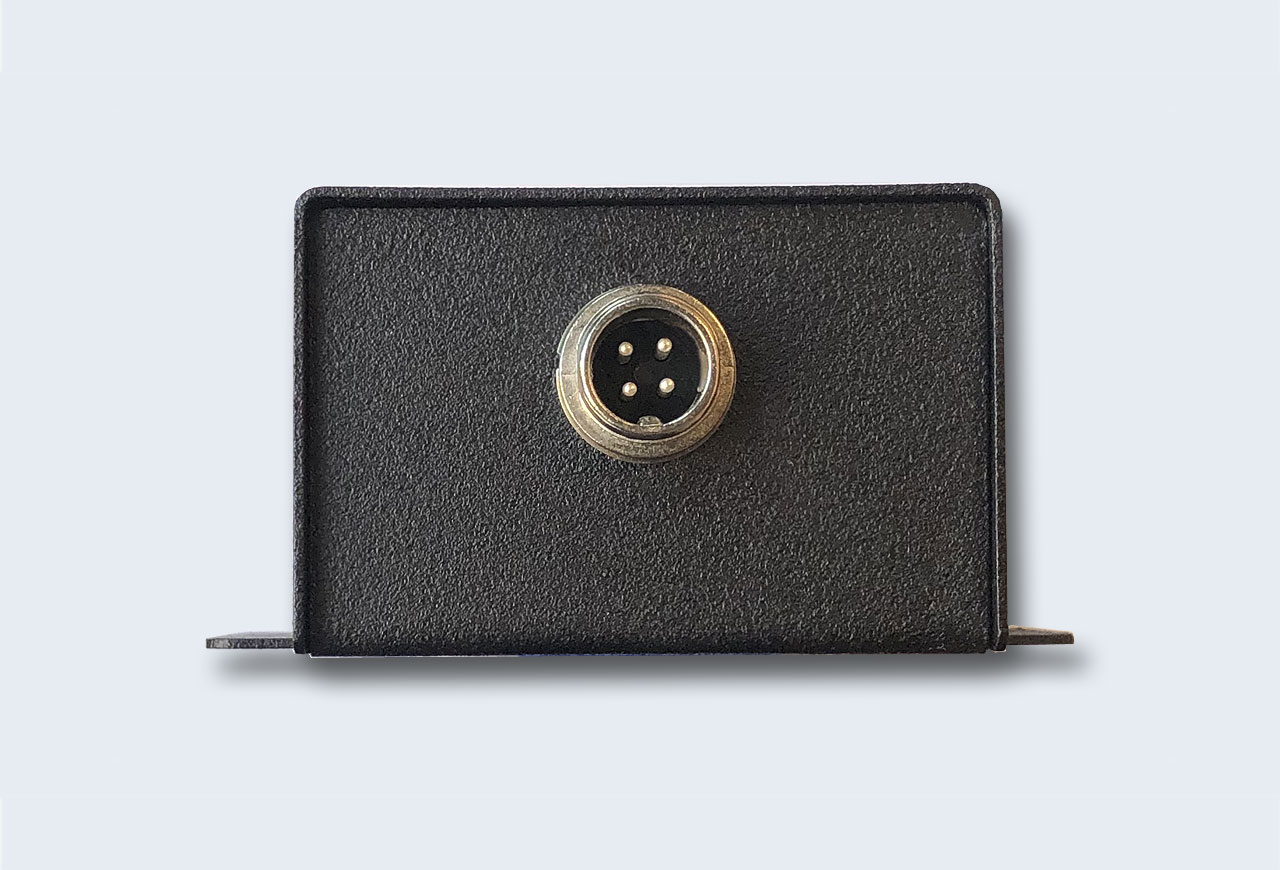

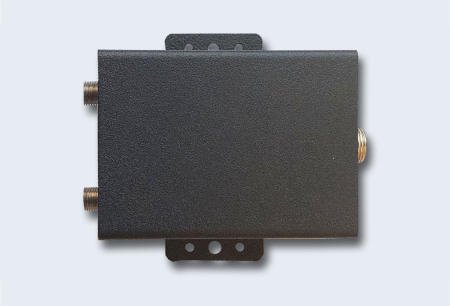

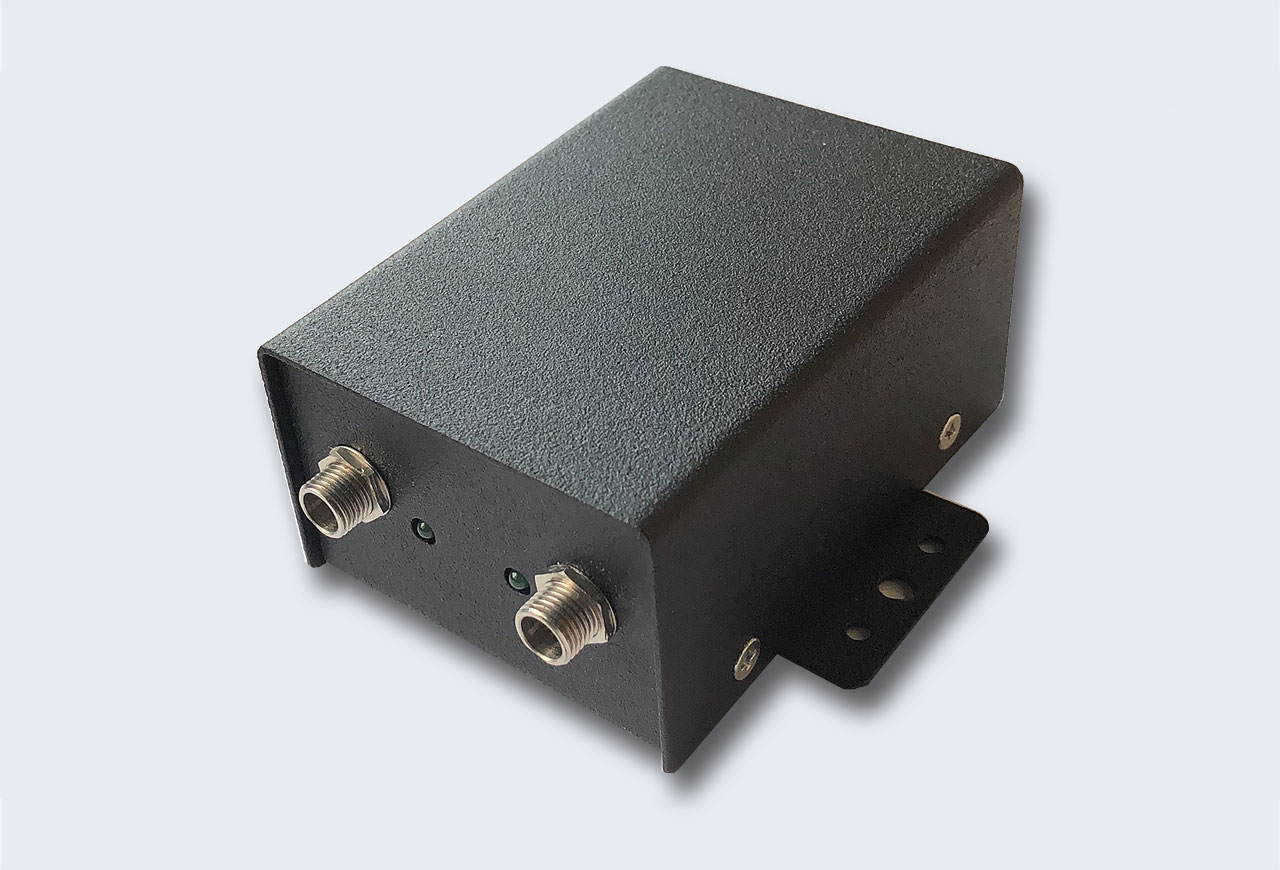

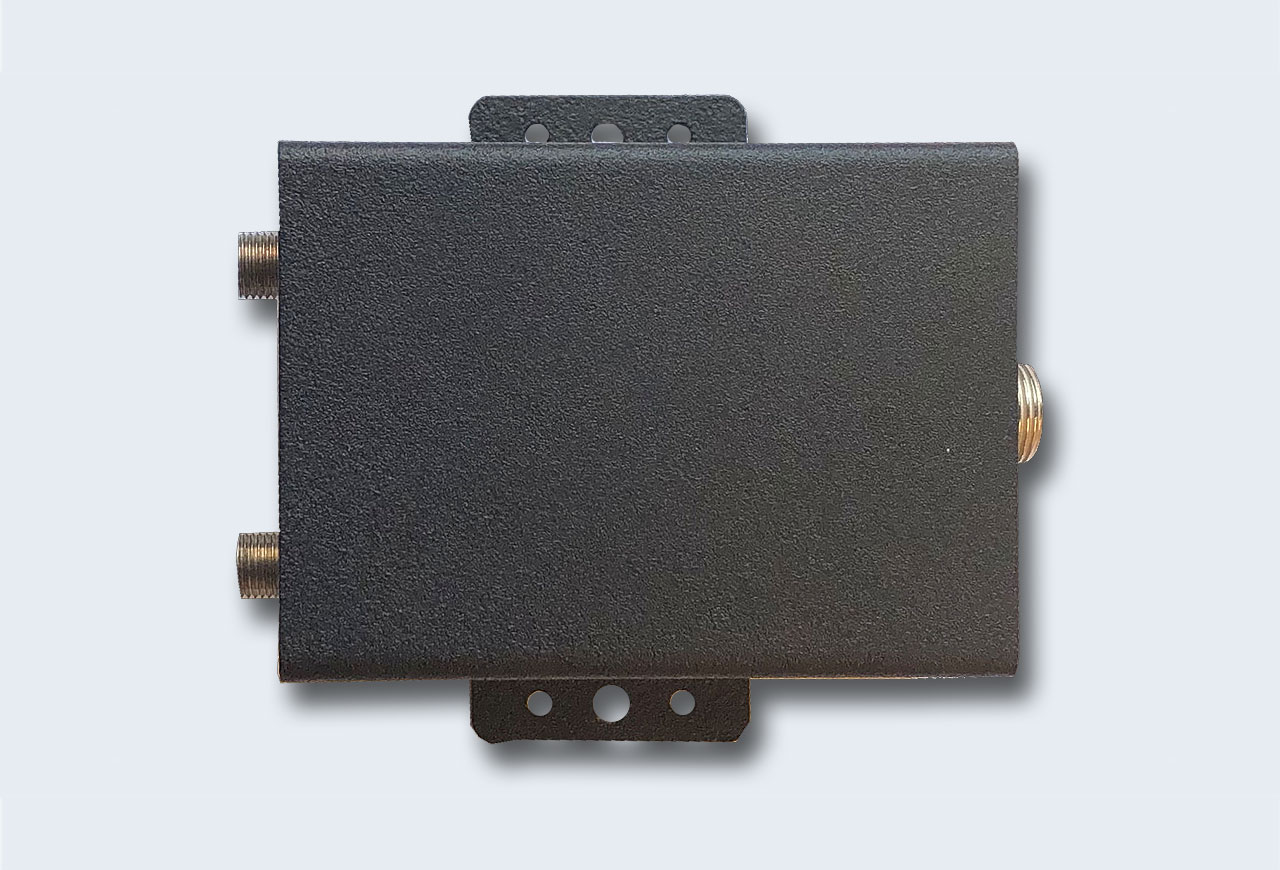

  TNT КП-21 представляет собой электронный блок с двумя разъёмами для подключения блоков питания на входе и одним разъемом для подключения питаемого устройства на выходе. Индикация состояния напряжений питания подключенных к коммутатору блоков питания осуществляется двумя светодиодными индикаторами зеленого цвета. Рабочее напряжение (5 или 12 вольт) подключенных к коммутатору блоков питания коммутатор определяет автоматически.

  БП предназначен для обеспечения:

• Бесперебойного электропитания устройств от двух стабилизированных блоков питания (далее БП) постоянного тока с рабочим напряжением 5 или 12 вольт, при этом максимальный ток, потребляемый устройством (потребителем), не должен превышать 5 А

• Контроля соответствия напряжений питания подключенных к нему блоков питания

• Замены вышедшего из строя блока питания без отключения питаемого устройства (горячая замена)

  Особенности

• Двухканальный коммутатор питания KП-21 обеспечивает электропитание одного устройства от двух блоков питания

• Возможность проведения "горячей" замены одного любого из блоков питания без отключения запитанного устройства

• Индикация состояния напряжений питания подключенных блоков, позволяющая своевременно выявить и осуществить замену БП, не отвечающего требованиям системы

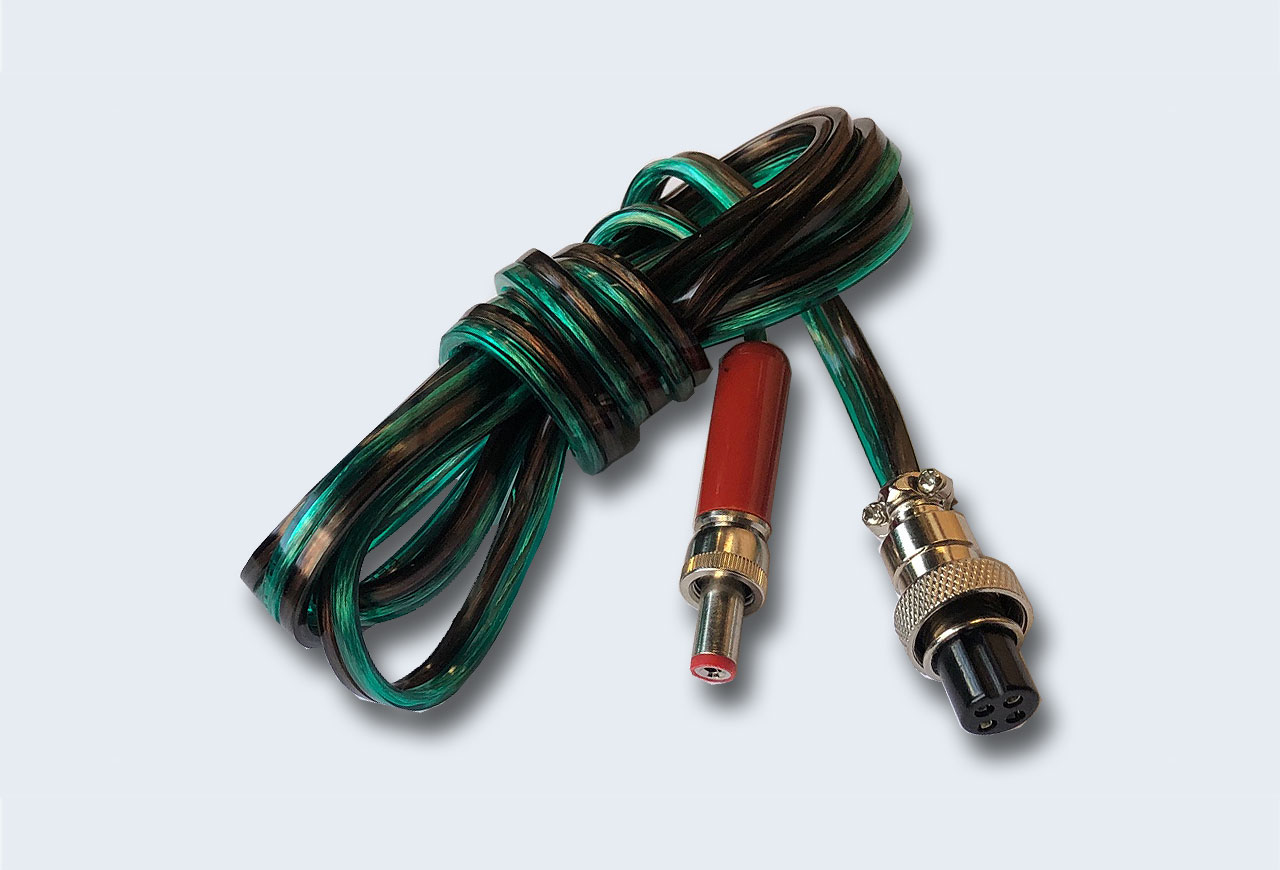

• Все разъемы с резьбовой фиксацией для обеспечения надежности соединения коммутатора с блоками питания и устройством

• Электрические характеристики: 5 В или 12 В, максимальный ток 5 А

• Обеспечение круглосуточной работы в помещениях с температурой окружающей среды до +40°С

• Металлический корпус

• Возможность монтажа на поверхность или DIN-рейку

  Работа устройства

  Коммутатор работает в полностью автоматическом режиме и не требует какой-либо настройки или обслуживания. В процессе работы коммутатор постоянно производит контроль параметров напряжения подключенных к нему блоков питания. Результаты измерений коммутатор отображает при помощи светодиодных индикаторов.

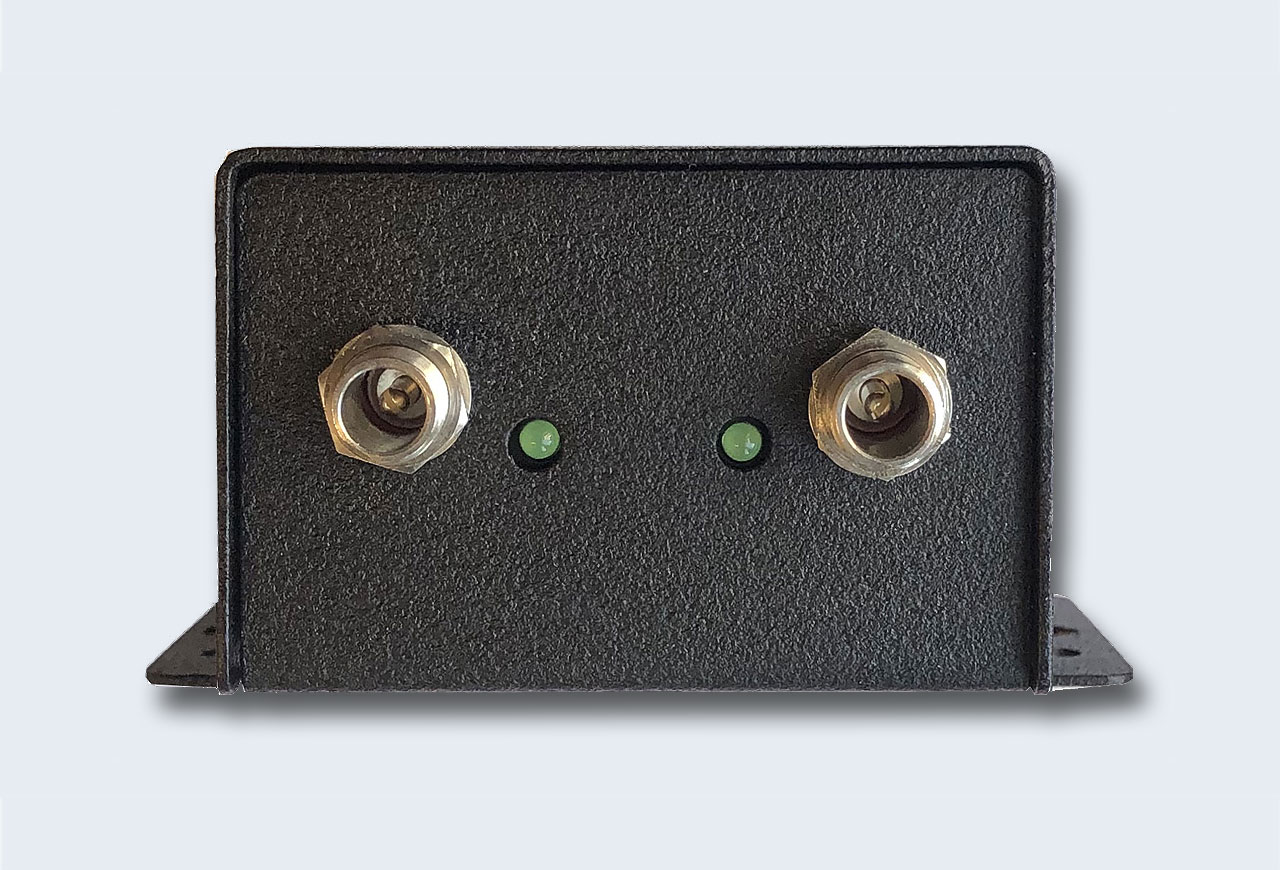

  Индикация параметров напряжения подключенных блоков питания

  При подключении блоков питания к коммутатору он определяет величину их напряжения (5 В или 12 В) и устанавливает это значение как рабочее напряжение.

• Светодиодные индикаторы поочередно мигают

  - Причина: к одному каналу коммутатора подключен блок питания 5 В, а к другому 12 В

  - Следствие: коммутатор не может определить рабочее напряжение

  - Что делать: необходимо отключить оба блока питания от коммутатора и заменить блок питания с несоответствующим параметром напряжения


• Светодиодный индикатор горит

  - Причина: напряжение от соответствующего блока питания находится в рабочем диапазоне 4,6 - 5,4 В (для 5 В) или 11 - 12,8 В (для 12В)

  - Следствие: блок питания работает в нормальном режиме

• Светодиодный индикатор часто мигает

  - Причина: напряжение от соответствующего блока питания находится в диапазоне 4,3 - 4,5 В или 5,5 - 5,7 В (для 5 В) и 10,7 - 10,9 В или 12,9 - 13,1 В (для 12 В)

  - Следствие: блок питания работает на границе допустимого диапазона

  - Что делать: требуется замена блока питания

• Светодиодный индикатор не горит

  - Причина: напряжение от соответствующего блока питания находится вне допустимого диапазона

  - Следствие: блок питания не дает требуемого для питания устройства напряжения

  - Что делать: требуется замена блока питания
