Панель управления TNTv MMS-8KEY

Артикул: MMS-8KEY

45 822 руб.

Варианты цен

45 822 руб.

Подробности

Достаточно

Нашли дешевле?

Рассчитать доставку

Характеристики

Тип

—

Панель управления

Мы работаем с юридическими лицами по безналичному расчету.

Официальный
поставщик

Персональный
менеджер

Быстрая
доставка

Цена с
НДС 20%

Кнопочная панель управления, 8 кнопок - 3 порта RS232 + 3 Порта ИК + 2 порта сух. конт., (универсальная/программируемая) [TNTV/TNT MMS-8KEY]

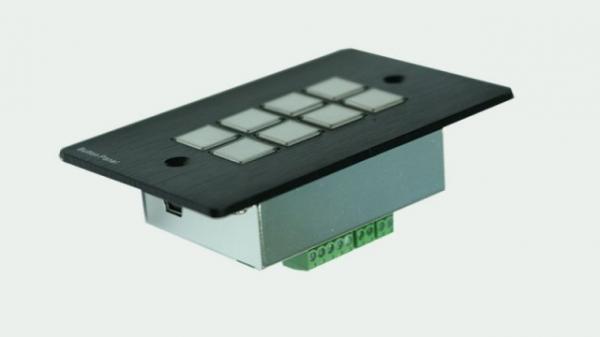

TNT MMS-8KEY представляет из себя панель управления для монтажа в/на стену или установки в/на столешницу. Каждая кнопка панели программируется и может быть настроена как на выполнение отдельной команды, так и на совместную роботу с другими кнопками. В панель встроены программируемые интерфейсы: три — RS232, один — RS485, три — инфракрасных и два — реле. Программирование осуществляется через порт mini-USB (возможно также программирование через порт RS232).
Панель, в первую очередь предназначена для управления устройствами, входящими в систему видеотрансляции TNTv (SMM коммутаторы, многооконные видеопроцессоры и т.д.), но также возможно управление устройствами сторонних производителей.

Описание TNT MMS-8KEY:

Каждая кнопка панели может быть настроена для одновременной посылки управляющих команд через различные интерфейсы и срабатывания реле.
Каждая кнопка может передавать последовательности команд RS232, с разной скоростью передачи.
Кнопки имеют 4 основных режима работы: простое нажатие, последовательный циклический перебор, двухуровневое меню с произвольным выбором, двухуровневое меню с последовательным циклическим перебором
Программирование до 10-ти различных действий на одно нажатие клавиши.
Действиями могут быть:
— посылка команд RS232
— посылка команд ИК
— замыкание/размыкание низковольтных контактов реле
— временная задержка
— сравнение строк (логическая операция)
— включение/выключение подсветки кнопок
— меню второго уровня с произвольным выбором событий
— виртуальные кнопки
— меню второго уровня с последовательным перебором событий
Панель имеет функцию обучения ИК сигналам и создания из них библиотек, для дальнейшего их использования при управлении устройствами.
99 программируемых управляемых панелей могут быть соединены в каскад с единым управлением, при этом каждая будет иметь свой идентификатор (ID). С любой панели в каскаде можно управлять любым устройством, подключенным к ним.
Прозрачные кнопки с подсветкой могут использоваться с легко меняемыми наклейками.
Каждая кнопка может иметь свою яркость подсветки.

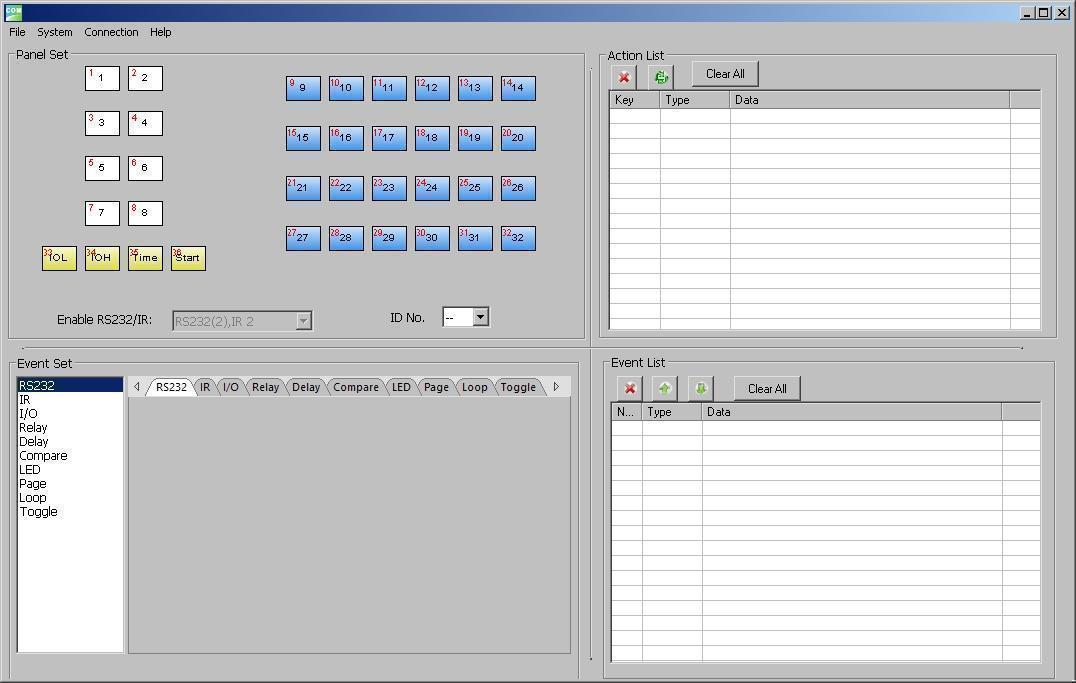

Панель программируется через порт min-USB или RS232, при помощи ПО «KEY-8» (поставляется в комплекте). ПО работает под управлением ОС Windows XP и выше.

Характеристики TNT MMS-8KEY

Параметр	TNT MMS-8KEY
Порт настройки	RS232 (скорость 9600, 8 бит данных, 1 стоповый бит, без контроля четности) USB
Программируемые интерфейсы	RS232 – 3 шт. RS485 –1шт. ИК – 3 шт. Реле – 2 шт.
Количество программируемых кнопок	8 независимых кнопок с индивидуальной светодиодной подсветкой.
Макс. Количество панелей в каскаде	99
Цвет подсветки	Голубой
Частота приема/передачи ИК сигналов	20Hz ~20KHz
ПО	KEY-8
Габариты	115х70 мм, глубина 35 мм (включая клеммные колодки)
Расстояние между винтами крепл.	83.5 мм
Вес	150 г.
Влажность	10% ~ 90%
Температура	-20 ~ +70°C
Потребляемая мощность	1 Вт.
Блок питания	100В~240В, 50/60 Гц (AC)/12В (DC)
Совместимость	Для управления устройствами системы TNTv и сторонних производителей.

Комплектация:

Программируемая панель управления – 1 шт.
Блок питания (12В) - 1 шт.
Разъём с винтовыми зажимами - 4 шт.
ИК приемопередатчик - 3 шт.
Комплект наклеек на кнопки - 1 шт.
Руководство пользователя (диск CD) - 1 шт.
