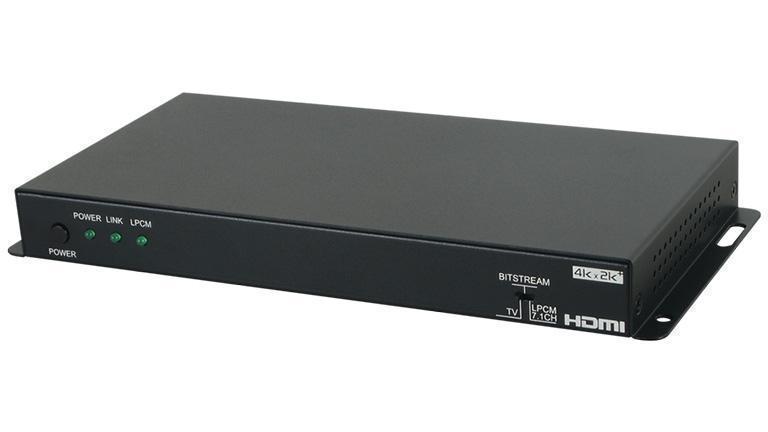

Деэмбеддер Cypress CPLUS-V11PE8

Деэмбеддер многоканального аудиосигнала (8хRCA) и цифрового аудио S/PDIF (TOSLINK) из HDMI 4096x2160/60, 3D (YUV 4:4:4) c HDCP 1.4, 2.2, EDID и CEC, полоса пропускания 600 МГц. Поддерживаются форматы эмбеддированного аудио: LPCM 7.1 и HD bitstream с частотой до 192 кГц. Управление по RS-232 через USB.

CPLUS-V11PE8 – деэмбеддер многоканального аудиосигнала (8хRCA) и цифрового аудио S/PDIF (TOSLINK) из проходного сигнала HDMI с разрешением до 4096x2160/60, 3D (цветовое пространство YUV 4:4:4) c HDCP 1.4, 2.2, EDID и CEC, полоса пропускания 600 МГц. Поддерживаются форматы эмбеддированного аудио LPCM 7.1 и HD bitstream с частотой дискретизации до 192 кГц. Управление командами RS-232 через виртуальный COM-порт (подключение по USB).

Основные особенности

• Пропускная способность интерфейса HDMI – 18 Гбит/с на входе и выходе (600 МГц)
• Возможна работа с сигналами интерфейса DVI 1.0 через переходники HDMI-DVI
• Совместим с HDCP 1.4 и 2.2
• Разрешения сигнала – вплоть до 3840x2160/60 (4:4:4, 8 бит) и 4096x2160/60 (4:4:4, 8 бит)
• Поддержка 48-разрядного Deep Color для сигналов до 1080p/60
• Поддерживает сквозную передачу вложенного аудио в форматах LPCM 7.1, Bitstream и HD Bitstream
• Деэмбеддирование до 8 каналов аудио из HDMI
• Аудио LPCM 7.1 конвертируется в многоканальное аналоговое аудио и подается на выход 8xRCA
• Аудио LPCM 2.0 и bitstream подается на выход цифрового аудио S/PDIF (TOSLINK)
• Поддерживается частота дискретизации до 192 кГц для вложенного в HDMI звука и на выходе S/PDIF
• Управление блоком EDID: 2 ячейки памяти для записи пользовательских конфигураций EDID-блока и режим bypass
• Программное обеспечение для EDID-менеджмента (ПК)

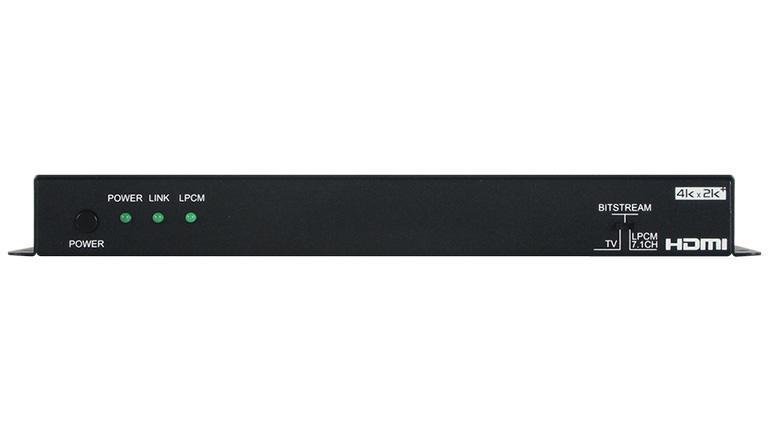

• Переключатель на корпусе для выбора EDID-блока (TV/BITSTREAM/LPCM 7.1CH), передаваемого источнику
• Возможно управление командами интерфейса RS-232 через эмуляцию COM-порта на ПК, подключение по USB

Технические характеристики

Технические характеристики являются предварительными и могут быть изменены производителем без дополнительного уведомления.

В комплекте

• Прибор CPLUS-V11PE8 – 1 шт.
• Блок питания (5 В, 2.6 А) – 1 шт.
• Руководство пользователя

Сфера применения

• Извлечение аудио для трансляции через AV-ресиверы, не оборудованные интерфейсом HDMI, или активные громкоговорители
• Системная интеграция AV-оборудования и постройка системы домашнего кинотеатра
• Подключение DVI-дисплеев и аналоговых АС к источнику HDMI
• EDID-менеджмент для сигналов HDMI/DVI
