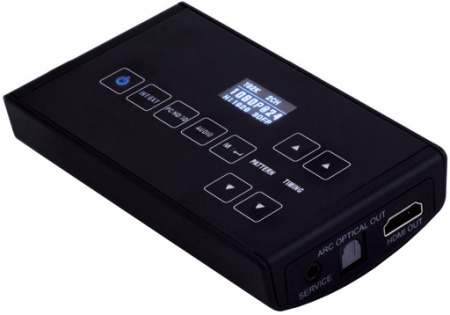

Анализатор Cypress CH-A1

Артикул: CH-A1

120 960 руб.

Варианты цен

120 960 руб.

Подробности

Уточнить наличие

Нашли дешевле?
Нужна спец. цена?

Характеристики

Входной интерфейс

—

HDMI

Выходной интерфейс

—

HDMI

Официальный
поставщик

Персональный
менеджер

Быстрая
доставка

Цена с
НДС 20%

Анализатор сигнала HDMI с генератором тестового сигнала

CH-A1 – анализатор сигнала HDMI с HDCP со встроенным генератором тестового сигнала. Оборудован OLED-дисплеем, на котором отображаются параметры воспроизводимого сигнала (инфофрейм), а также данные блока EDID устройства отображения. Генератор тестового сигнала способен генерировать 6 образцов тестовых сигналов в формате 2D и 1 образец сигнала в формате 3D.

Основные особенности

Поддерживает сигналы стандартной четкости, высокой четкости до 1080p, сигналы компьютерной графики до 1920×1200 и сигналы в формате 3D
25 форматов сигнала, способен генерировать 6 образцов тестовых сигналов HDMI в формате 2D и 1 образец сигнала высокой четкости в формате 3D
Поддерживает сигналы с Deep Color до 36 бит (12 бит на цвет) для разрешений вплоть до 1080p/60
Поддерживает входные сигналы с вложенным звуком Dolby TrueHD, Dolby Digital Plus и DTS-HD Master Audio
Поддерживает многоканальное аудио LPCM 2CH 48/96/192 кГц, LPCM 5.1CH 48/96 кГц, LPCM 7.1CH 48/96 кГц
Распознает аудиопоток сигнала HDMI
Распознает реверсивный аудиоканал (ARC) сигнала HDMI
Анализирует инфофрейм входного сигнала и EDID-данные устройства отображения
Управление с лицевой панели прибора
Оборудован OLED-дисплеем для вывода текущей системной информации
Подходит для анализа сигнала, защищенного HDCP, поддерживает режим репитера HDCP
Сквозная передача сигналов CEC

Технические характеристики

Входы	1 – HDMI, тип A (розетка)
Выходы	1 – HDMI, тип A (розетка) 1 – оптический интерфейс TOSLINK (розетка)
Максимальное разрешение	1080p, 1920x1200
Поддержка Deep Color	12 бит
Поддерживаемые 3D-форматы	Frame Packing, Side-by-Side (горизонтальная стереопара), Top-and-Bottom (вертикальная стереопара) (при разрешениях 1080p 24, 720p 50/60)
Вложенный звук	8 каналов
Защита от электростатических разрядов	±8 кВ (воздушный разряд) ±4 кВ (контактный разряд)
Диапазон рабочих температур	0… +40 °C
Диапазон температур хранения	-20… +60 °C
Относительная влажность воздуха	20… 90 % (без конденсации)
Питание	5 В, 1 А
Потребляемая мощность	4 Вт
Габаритные размеры (ШxГxВ)	119,5 x 70 x 25 мм
Масса	0,128 кг

В комплекте

Прибор CH-A1 – 1 шт.
Блок питания (5 В) – 1 шт.
Руководство пользователя

Сфера применения

Тестирование оборудования на совместимость
Отладка оборудования на объекте
R&D
