Генератор сигналов Cypress CPHD-V4L

Портативный генератор и анализатор сигналов HDMI 4K до 4096x2160/60 (4:4:4, 8 бит) c HDCP 1.4/2.2, SCDC, EDID и HDR. 11 встроенных изображений, функция тестирования кабелей. Полоса пропускания 600 МГц. Вход/выход HDMI с поддержкой LPCM 2.0, 5.1, 7.1. Питание от внутренней батареи или по USB.

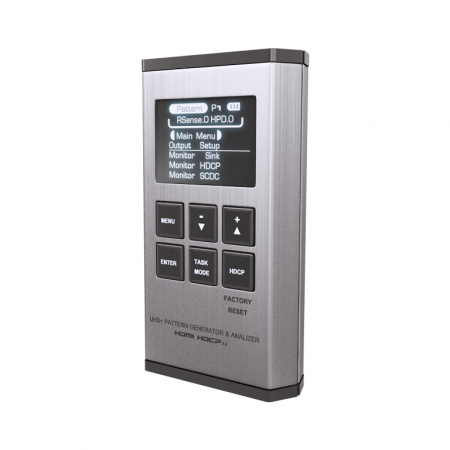

CPHD-V4L – автономный генератор и анализатор сигналов HDMI разрешением до 4096x2160/60 (4:4:4, 8 бит) c поддержкой HDCP 1.4/2/2 и HDR. Расширенная поддержка EDID с 10-ю стандартными и 10-ю пользовательскими наборами данных, мониторинг служебного канала SCDC. Устройство позволяет выбирать 23 разрешения выходного сигнала, имеется 11 встроенных тестовых изображений, в наличии функция тестирования кабелей. Полоса пропускания 600 МГц. Вход/выход HDMI с поддержкой LPCM 2.0, 5.1 и 7.1. Питание от батареи или по USB. Может работать с опциональным ПО для ОС Windows.

Основные особенности

• Вход и выход HDMI с пропускной способностью 18 Гбит/с (600 МГц) и поддержкой 4K UHD
• Совместимость с DVI 1.0 при подключении через адаптер HDMI-DVI (поставляется отдельно)
• Удовлетворяет требованиям HDMI 2.0a, HDCP 1.4 и 2.2
• Максимальное разрешение — 4096×2160, 60 Гц (4:4:4, 8 бит)
• Имеет режимы анализатора и сквозной передачи AV-сигнала, полученного с источника
• Анализирует видео-, аудиосигнал и тайминг источника сигнала
• Масштабирование 4K-сигналов до 1080p доступно в режиме анализатора для совместимости с большим числом дисплеев
• Прозрачен для сигналов с HDR и способен анализировать такие сигналы
• Режим анализатора удовлетворяет стандартам CEA^® для статических метаданных в HDR, а именно — CEA-861-F и CEA-861.3
• Анализатор и эмулятор EDID-данных
• Мониторинг HDCP и SCDC (Status and Control Data Channel)
• Анализатор пакетов HDMI
• Режим генератора тестовых сигналов: 11 статичных настроечных изображений, для каждого из которых доступны 23 выходных разрешения
• Функция тестирования кабелей на соответствие стандарту HDMI 2.0 служит для проверки возможности передачи питания 5 В, сигналов CEC и HPD (Hot-Plug Detection); данный инструмент предназначен для использования только в информационных целях, также производитель рекомендует тестировать каждый кабель не менее трех раз, чтобы получить усредненный результат
• Генерирует синусоидальный аудиосигнал формата LPCM 2.0, 5.1 и 7.1 с настраиваемой частотой для каждого канала
• Исчерпывающий инструментарий для управления EDID-данными: доступно 10 встроенных блоков EDID, а также 10 ячеек для пользовательских EDID-блоков, скопированных с устройства отображения
• Питается от одного литий-ионного аккумулятора типоразмера 18650 (приобретается отдельно) или использует внешнее питание через порт USB-micro-B
• Допускается зарядка установленного аккумулятора через USB-порт прибора
• OLED-дисплей показывает текущую системную информацию, которая обновляется в режиме реального времени
• Управление производится с лицевой панели кнопками
• Опциональное ПО (ОС Windows) для настройки
• Обновление микропрограммы управления по USB
• Портативный прибор, удобный в эксплуатации — умещается на ладони, может работать автономно, лицевая панель снабжена органами управления и индикацией

Сфера применения

• Многофункциональный анализатор для инсталлятора и интегратора
• Тестирование HDMI-источников и дисплеев
• Распознавание ошибок системы трансляции UHD-сигналов и SCDC
• Подключение оборудования сторонних производителей
• Считывание, запись и хранение EDID-данных источника сигнала и дисплея
• Проверка совместимости с определенной версией HDCP
• Тестирование оборудования
• R&D

Технические характеристики

В комплекте

• Прибор CPHD-V4L — 1 шт.
• Кабель USB Mirco-B на USB Type-A — 1 шт.
• Руководство пользователя
