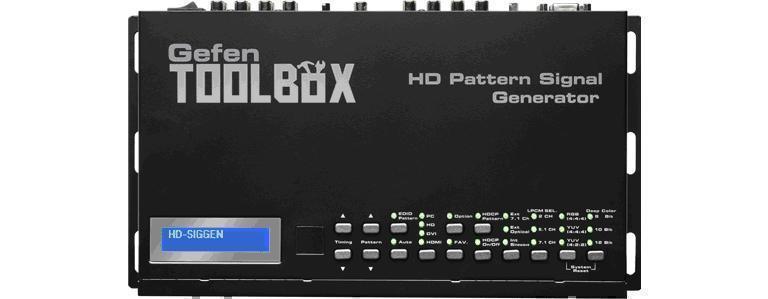

Генератор тестовых HD-видеосигналов
GTB-HD-SIGGEN – генератор тестовых HD-видеосигналов. Содержит встроенные 39 образцов развертки, 41 образец изображения и 4 образца анализа данных. Обеспечивает более 1000 тестовых комбинаций сигналов, как для аналоговых, так и для цифровых приборов. Совместим с технологией HDCP и генерирует образец сигнала HDCP. Поддерживает функциональность EDID.
Основные особенности
- Мультиформатный вывод SD/HD-видео разрешением до 1080р
- Разрешения компьютерной графики/компонентного HD-видео вплоть до UXGA/WUXGA (1920x1200)
- 39 образцов развертки, 41 образец изображения, 4 образца анализа данных
- Поддерживает цветовые профили RGB 4:4:4, YCbCr 4:4:4 и YCbCr 4:4:2 и телевизионные форматы NTSC, PAL
- Внутренний звуковой синусоидальный генератор с линейной импульсно-кодовой модуляцией (LPCM) и числом каналов 2, 5.1 и 7.1
- Дружественный пользовательский интерфейс: ЖК-дисплей, светодиодные индикаторы и специализированное программное обеспечение
- Управление с помощью кнопок на передней панели, ИК-пульта ДУ, через порт RS-232 с помощью ПО, загружаемого с web-сайта Gefen
- Поддерживает HD-синхронизацию для выхода VGA, а также считывание и копирование данных дисплея (EDID-функциональность)
- Образец для тестирования защиты контента HDCP
- Поддержка Deep Color до 12 бит
- Удовлетворяет спецификациям HDMI 1.3 и DVI 1.0
- Совместимость с технологией защиты контента HDCP
- Портативный прибор, который легко транспортировать
- Может быть закреплен на стене
Технические характеристики
Входы | 1 – HDMI, тип A (розетка) 1 – многоканальное аудио 7.1, разъемы 8xRCA (розетка) 1 – цифровое аудио, оптический интерфейс TOSLINK |
Выходы | 1 – VGA, разъем D-sub HD15 (розетка) 1 – HDMI, тип A (розетка) 1 – многоканальное аудио 7.1, разъемы 8xRCA (розетки) 1 – цифровое аудио, оптический интерфейс TOSLINK 1 – цифровое аудио S/PDIF, разъем RCA (розетка) |
Порты | 1 – RS-232, разъем D-sub DB9 (розетка) |
Полоса пропускания | 225 МГц |
Входной видеосигнал | 1,2 В от пика до пика |
Входной сигнал DDC | 5 В от пика до пика (ТТЛ) |
Импеданс аналогового входа | 10 кОм |
Частотная характеристика | 20 Гц – 20 кГц (±0,5 дБ) |
Отношение сигнал/шум | >90 дБ |
Коэффициент нелинейных искажений | <0,001% на 1 кГц (2 В, среднеквадратичное значение) |
Отношение сигнал/перекрестная помеха | >90 дБ |
Источник питания | 5 В постоянного тока |
Потребляемая мощность | 13 Вт (макс.) |
Габаритные размеры (ШхГхВ) | 279 х 165 х 44,5 мм |
Масса в упаковке (брутто) | 2,72 кг |
В комплекте
- Прибор GTB-HD-SIGGEN – 1 шт.
- ИК-пульт ДУ – 1 шт.
- Кабель HDMI (вилка-вилка) – 1 шт.
- Блок питания 5 В (разъем с фиксацией) – 1 шт.
- Краткое руководство пользователя
Сфера применения
- Тестирование AV-системы и выявление неполадок
- Отладка оборудования
- Проверка EDID
- Анализ технических возможностей источника сигнала и устройства отображения
- Верификация HDCP
Входной интерфейс
|
HDMI, TOSLINK, Многоканальное аудио 7.1 |
Выходной интерфейс
|
VGA, HDMI, RCA, TOSLINK, многоканальное аудио 7.1 |
