Коммутатор 4х1 HDMI 1080p/60 (3840x2160p/30, 4096x2160p/24, YUV420 - 4096x2160p/60, 3D) с HDCP и FST, стерео усилитель мощности (4хBanana), контроллер системы управления с 4-мя триггерными входами, 2 входами/выхода RS-232, 4 релейных выхода, 5 выходов ИК, управление по IP, ИК и RS-232

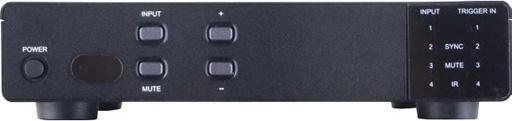

Cypress CDPS-UH4H1HFS – Коммутатор 4х1 HDMI 4K2K/60 с усилителем аудио стерео и контроллером системы управления
4x1 Коммутатор сигналов CDPS-UH4H1HFS HDMI разрешений до 4K2K/60 (YUV 4:2:0), объединенный с контроллером системы управления. Позволяет переключаться между 4-мя источниками сигнала HDMI для отображения на 1-м дисплее. Технология FST уменьшает время переключения между входами. Встроенный контроллер системы управления AV-оборудованием (ИК, RS-232, Ethernet, триггерные входы, релейные выходы) и стереоусилитель с выходом на громкоговорители. Широкий функционал встроенного контроллера позволит организовать управление аудио-видео оборудованием (локально и удаленно) и оснащением зала. Упомянутые функции коммутатора открывают возможности централизованного управления различными устройствами с ПК или мобильного устройства. Настройка системы и управление ей реализуются через ПО, установленное на ПК/ноутбуке, предоствляемое производителем, кнопками передней панели, при помощи инфракрасного пульта ДУ, через RS-232 и по IP (Telnet и web-интерфейс).
Характеристики Cypress CDPS-UH4H1HFS:
- Поддержка HDMI (включая 3D-контент и форматы 4K2K) и соответствие требованиям HDCP
- Поддерживает разрешения HDTV до 4K2K (3840x2160 при 24/25/30 Гц, 50/60 Гц – YUV 4:2:0; 4096x2160 при 24 Гц, 50/60 Гц – YUV 4:2:0)
- Поддержка Deep Color при 36-разрядной глубине кодирования цвета для разрешений вплоть до 1080p
- Аудио подается одновременно на выходы HDMI и аналогового аудиостерео (Banana)
- Автоматически подключается к последнему активному источнику сигнала
- Режимы поддержи HDCP: стандартный (Standard) и специальный, для корректной работы с устройствами производства Apple
- Управление через интерфейсы RS-232, ИК, по Ethernet (протокол Telnet, web-интерфейс)
- 4 триггерных входа (0-3,3 В)
- Встроенный контроллер системы управления: 5 выходов ИК, 4 триггерных входа, 4 релейных выхода и 2 COM-порта (RS-232)
- Скорость передачи данных RS-232 – от 300 до 115200 бит/с
Спецификация CDPS-UH4H1HFS
| Входы | 4 – HDMI, тип A (розетка) 4 – триггерные, клеммный блок 2 – RS-232 (COM-порт), клеммный блок 1 – ИК, разъем mJack 3,5 мм (розетка) |
| Выходы | 1 – HDMI, тип A (розетка) 1 – аналоговое аудиостерео, разъемы Banana (розетка) 5 – ИК, разъемы mJack 3.5 мм (розетка) 4 – релейные, клеммный блок |
| Порты | 1 – RS-232, разъем mJack 3,5 мм (розетка) 1 – Ethernet (IP-управление), разъем RJ45 (розетка) 1 – USB (сервисный), тип A (розетка) |
| Полоса пропускания видеосигнала | 340 МГц / 10,2 Гбит/с |
| Диапазон частот ИК-сигналов | 30-50 кГц |
| Скорость передачи RS-232 | до 115200 бит/с |
| Защита от электростатических разрядов | ±8 кВ (через воздух), ±4 кВ (при касании) |
| Материал корпуса | металл |
| Цвет корпуса | черный |
| Диапазон рабочих температур | 0. +40 °С |
| Диапазон температур хранения | -20. +60 °С |
| Относительная влажность | от 20 до 90%, без конденсации |
| Питание | 24 В, 3.75 А |
| Потребляемая мощность | 60 Вт |
| Габаритные размеры (ШxГxВ) | 219 x 176,5 x 45 мм (с учетом разъемов) |
| Масса | 1,272 кг |
В комплекте
- Коммутатор CDPS-UH4H1HFS – 1 шт.
- Внешний ИК-излучатель – 1 шт.
- Переходной кабель (mJack 3,5 мм – D-sub D9, вилка-вилка) – 1 шт.
- ИК-пульт ДУ – 1 шт.
- Блок питания 24 В, 3.75 А – 1 шт.
- Шнур питания – 1 шт.
- Клеммники (2x 3-pin, 1x 5-pin, 1x 8-pin) – 4 шт.
- Руководство пользователя
Сфера применения
- Домашние развлекательные мультимедийные системы
- Системы безопасности
- Презентационные и демонстрационные залы
- Учебные классы и аудитории
|
Макс. разрешение
|
4096 x 2160 |
|
Количество входов
|
4 |
|
Количество выходов
|
1 |
|
Входной интерфейс
|
HDMI |
|
Выходной интерфейс
|
HDMI |
