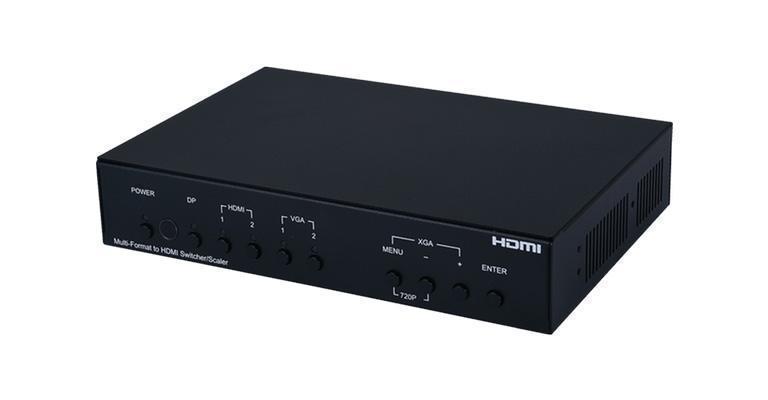

Масштабатор Cypress CSC-5501TX

Масштабатор-автокоммутатор сигналов 2хHDMI, DisplayPort, 2хVGA в сигнал HDMI и HDBaseT

CSC-5501TX – масштабатор-автокоммутатор сигналов 2хHDMI 1080p (1920×1200, 2D, 3D), DisplayPort 1080p, 2хVGA / YPbPr (D-Sub-15) 1920×1200, 3х стереоаудио (Jack 6.3 мм, 2х miniJack 3.5 мм) в сигнал HDMI разрешением до 1080p (1920×1200, 2D, 3D) с HDCP, EDID и одновременной передачей в витую пару по технологии HDBaseT, а также выводом стереоаудио (miniJack 3,5 мм). Автопереключение источника происходит при потере сигнала на текущем входе. Управление масштабатором осуществляется по ИК, RS-232 и IP (web-интерфейс), также прибор оснащен портами ИК и RS-232 для передачи команд управления удаленному оборудованию по HDBaseT.

Основные особенности

• Совместимость с HDMI 1.3, DisplayPort 1.1 и DVI 1.0
• Поддержка HDCP 1.x
• Несколько входов аудио- и видеосигнала: 1 DisplayPort, 2 HDMI, 2 VGA и три стереоаудио
• «Зеркальные» выходы HDMI и HDBaseT
• Поддержка входных и выходных разрешений до 1080p и WUXGA(RB)
• Выходы аналогового стерео и цифрового аудио
• Сквозная передача аудиосигнала формата LPCM 2.0
• Функция создания сигнала обратного аудиоканала (OAR, Optical Audio Return) для передачи аудиосигнала с приемника, совместимого с HDBaseT, на это устройство
• DSP-процессор с управлением усилением аудиосигнала для маршрутизации и контроля уровня фонового звука
• Конвергенция HDBaseT: HD-видео и аудио, Ethernet, питание 48 В по HDBaseT и сигналы управления (двунаправленный ИК/RS-232)
• Выход HDBaseT обеспечивает питание 48 В (PsE) для принимающих устройств с поддержкой HDBaseT (PD)
• Поддержка управления EDID-данными
• Пульт управления позволяет легко и быстро переключать источники сигнала
• Управление осуществляется через экранное меню с использованием кнопок на передней панели, а также по ИК, RS-232 и IP (по протоколу Telnet или через web-интерфейс)

Сфера применения

• Использование аналоговых и цифровых источников сигнала
• Повышение разрешения видеосигнала для показов на дисплеях с поддержкой высоких разрешений
• Конференц-центры
• Лекционные залы
• Школы и университеты

Технические характеристики

В комплекте

• Масштабатор CSC-5501TX — 1 шт.
• Блок питания 24 В, 2.7 А — 1 шт.
• Шнур питания — 1 шт.
• Кабель D-Sub HD15 — 3xRCA — 1 шт.
• Кабель c приемником ИК-сигнала — 1 шт.
• Кабель c излучателем ИК-сигнала — 1 шт.
• ИК-пульт ДУ CR-176 — 1 шт.
• Рэковые крепления — 2 шт.
• Руководство пользователя
