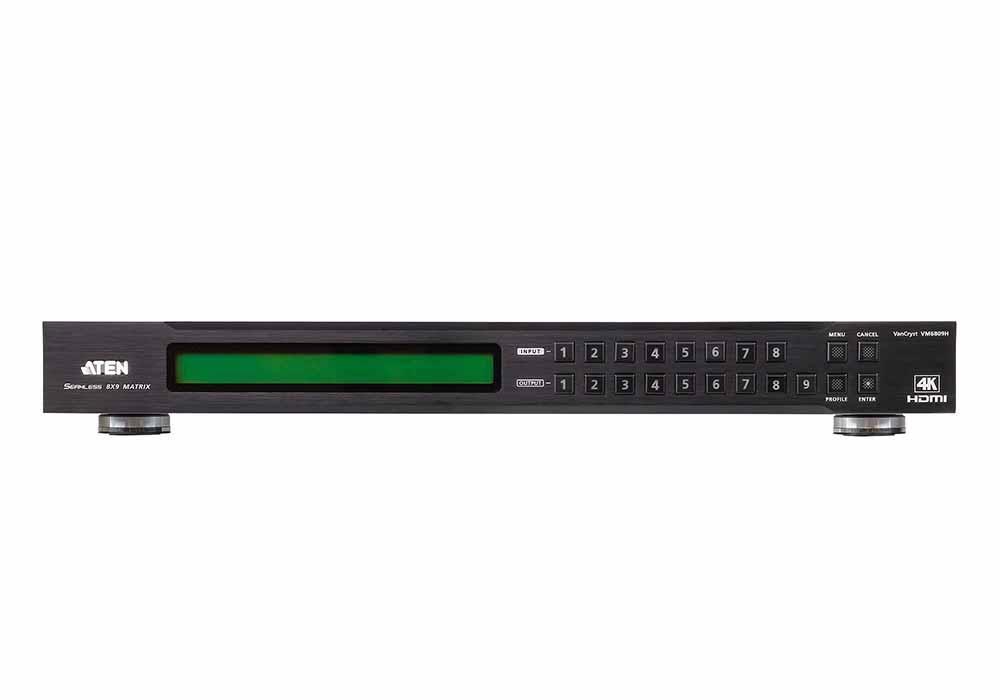

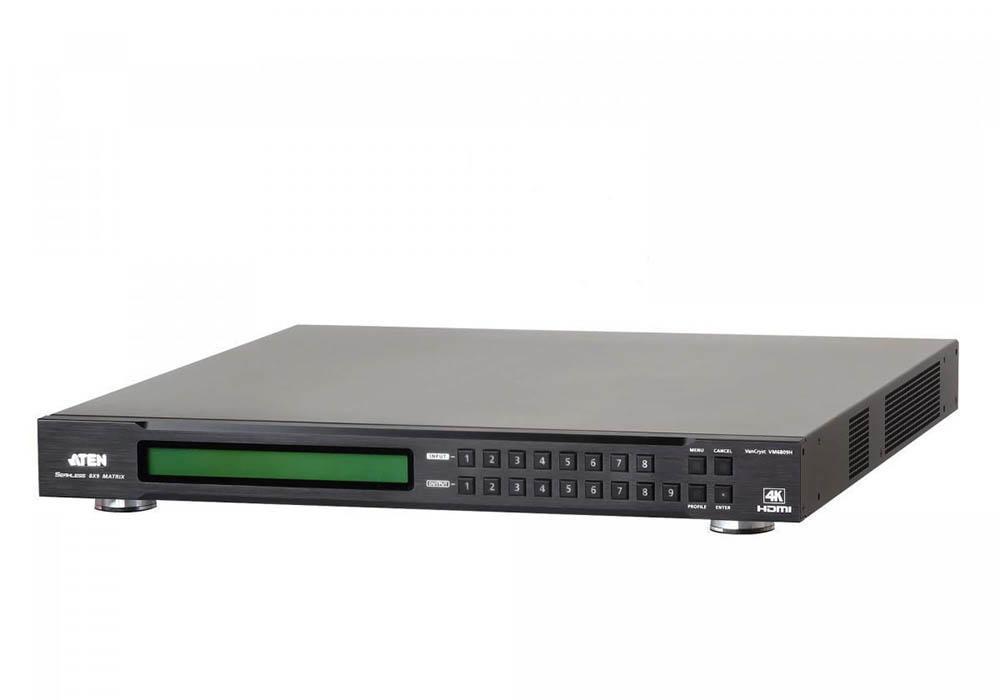

Матричный коммутатор-масштабатор HDMI 8x9 (4096x2160 - 15м)
VM6809H-AT-G – Матричный HDMI коммутатор ATEN VM6809H поддерживает два самых современных видеоразрешения 4K-стандарта: 3840 x 2160 и 4096 x 2160. Он позволяет выполнять мощную обработку видео высокой четкости, выдавая на девять дисплеев кристально чистое изображение в 4K-разрешении ( в четыре раза более детальным, чем разрешение 1080p Full HD).
Коммутатор VM6809H оснащен функцией создания видеостен с интуитивно понятным графическим веб-интерфейсом, позволяющим создать до 17 профилей соединения, которые могут содержать различные макеты видеостен.
VM6809H поддерживает передачу видео уровня 4K с частотой 60 Гц, спецификации HDMI 2.0* и HDCP 2.2, а также технологию плавного переключения изображения, использующую архитектуру на основе FPGA матрицы, что позволяет обеспечить непрерывные видеопотоки, управление в режиме реального времени и стабильную передачу сигналов. Встроенный в VM6809H высокопроизводительный масштабатор (скейлер) легко преобразовывает различные входные разрешения в оптимальные разрешения вывода изображения, позволяя зрителям получить наилучшее качество видеоизображения на всех подключенных дисплеях.
Коммутатор VM6809H является идеальным решением для сценических выступлений, цифровых учебных аудиторий, видео конференц-залов и любой других применений, требующих предоставление информации в режиме реального времени.
*Примечание:
HDMI 2.0 поддерживает разрешения 3840 x 2160 при 30 Гц (4:4:4), 3840 x 2160 при 60 Гц (4:2:0), 4096 x 2160 при 30 Гц (4:4:4), 4096 x 2160 при 60 Гц (4:2:0).
Описание ATEN VM6809H

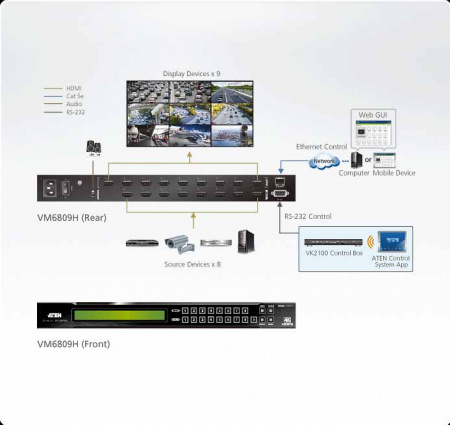

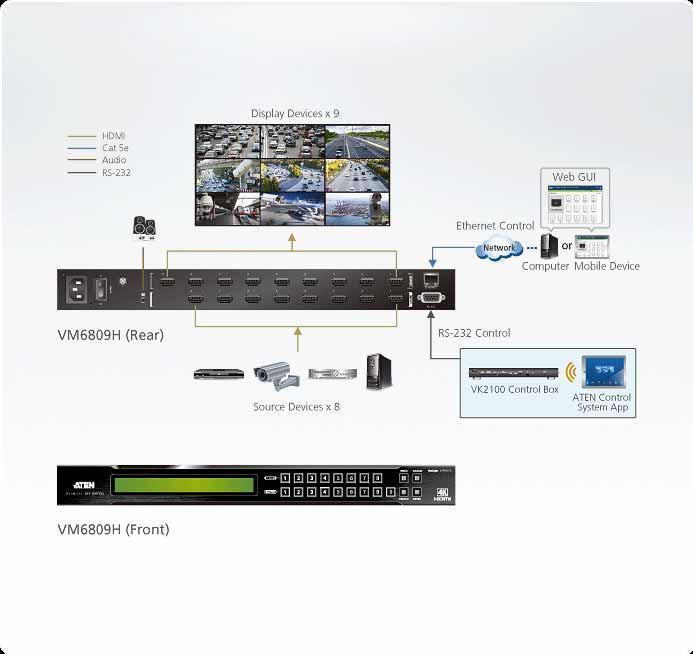

- Поддержка входных/выходных HDMI-подсоединений по схеме 8x9
- Возможность конфигурирования системы несколькими способами: кнопками на передней панели, по RS-232-подключению, Ethernet-соединению с помощью веб-интерфейса или программы Telnet.
- Встроенный 4K-масштабатор (Scaler) – масштабирует 4K-изображение для преобразования входных разрешений в оптимальные разрешения экрана.
- Поддержка технологии Seamless Switch™ – возможность переключения с близкой к нулю задержкой, позволяющей обеспечить непрерывность видеопотока, переключение в режиме реального времени и стабильную передачу сигналов.*
- Поддержка функции создания видеостен – позволяет, используя веб-интерфейс, создавать настраиваемые макеты видеостен.*
- Поддержка функции EDID Expert, которая выбирает оптимальные настройки EDID для плавного переключения, высокого качества отображения и использования наилучшего разрешения на разных экранах.
- Поддержка технологии FrameSync, предотвращающей перерывы изображения, синхронизируя частоту кадров после масштабирования с частотой кадров входного сигнала.
- Поддержка функций HDMI (3D, Deep color, 4K); совместимость с HDCP 2.2
- Поддержка звука; стереозвук может быть извлечен из HDMI-потока.
- Защита от ESD для HDMI.
- Возможность установки в стойку (высота 1U).
*Примечание:
1. При использовании технологии Seamless Switch™ недоступны функции 3D, Deep Color и чересстрочные (interlace) разрешения (такие как 1080i). Для использования указанных режимов необходимо отключить технологию Seamless Switch™
2. При включенной функции Seamless Switch™ или построения видеостены, воспроизводимое видео может не отображаться в пределах диапазона. В этом случае настройте параметры отображения на вашем устройстве.
Технические характеристики VM6809H-AT-G
| Видеовход | |

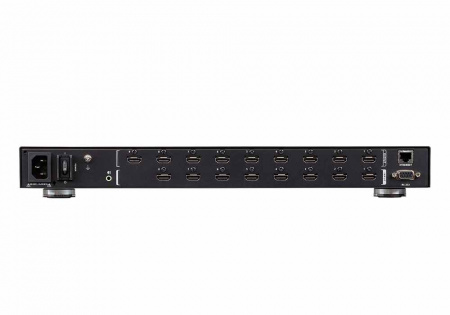

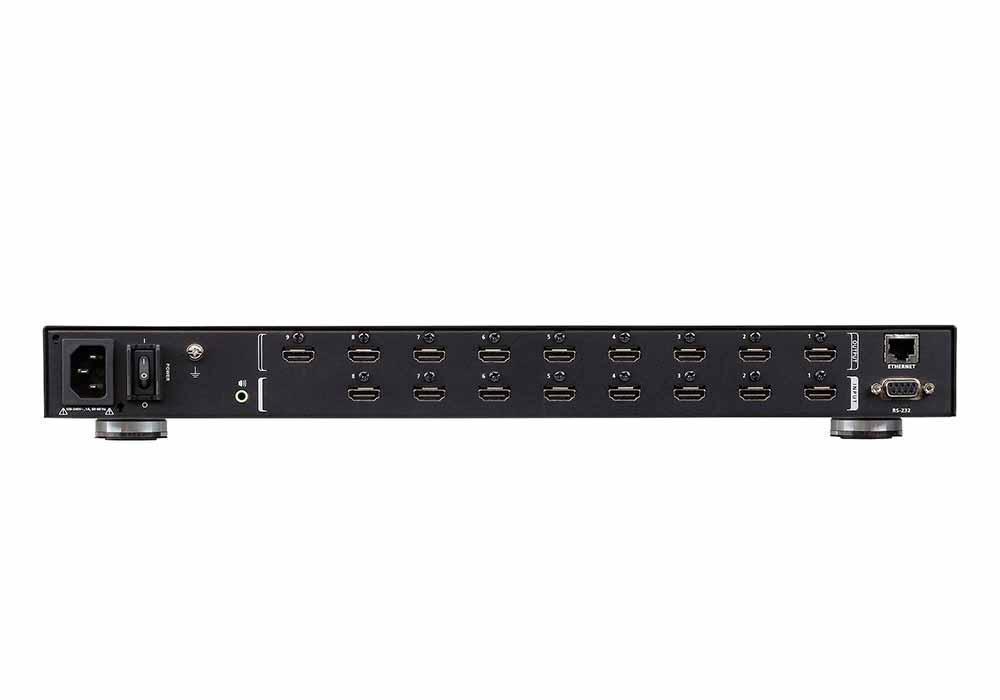

| Интерфейсы | 8 x гнезд HDMI тип А (черного цвета) |
| Импеданс | 100 Ώ |
| Макс. расстояние | 1.8 м |
| Видеовыход | |
| Интерфейсы | 9 x гнезд HDMI тип А (черного цвета) |
| Импеданс | 100 Ώ |
| Макс. расстояние | 15 м |
| Видео | |
| Макс. скорость передачи данных | 10.2 Гбит/с (3.4 Гбит/с на каждую полосу) |
| Макс. частота пикселизации | 340 MГц |
| Соответствие | HDMI (3D, Deep Color, 4K); Совместимость с HDCP 2.2; Consumer Electronics Control (CEC) |
| Макс. разрешение | До 4096 x 2160 / 3840 x 2160 при 60 Гц (4:2:0); 4096 x 2160 / 3840 x 2160 при 30 Гц (4:4:4) |
| Макс. расстояние | до 15 м |
| Аудио | |
| Выход | 1 x миниатюрное гнездо стерео (зеленого цвета) |
| Управление | |
| RS-232 | Разъем: 1 x гнездо DB-9 (черного цвета) Скорость (бит/с) и протокол: Скорость (бит/с): 19200, Биты данных: 8, Стоповые биты: 1, Четность: Нет, Управление потоками: Нет |
| Ethernet | 1 x гнездо RJ-45 |
| Параметры EDID | Режимы EDID: Default / Port1 / Remix / Customized (поддержка мастера установки EDID) |
| Разъемы | |
| Питание | 1 x IEC C14 |
| Питание | |
| Номинальная входная мощность | 100-240 В переменного тока; 50-60 Гц; 1,0 A |
| Энергопотребление | AC110V:79.5W:373BTU AC220V:78.1W:366BTU |
| Температура и влажность | |
| Рабочая температура | 0-50°C |
| Температура хранения | -20 - 60°C |
| Влажность | 0 - 80% относительная влажность без образования конденсата |
| Физические свойства | |
| Корпус | Металлический |
| Масса | 7.05 кг. |
| Размеры (Д х Ш х В) | 43.24 x 45.03 x 4.40 см. |
Комплектация
1x матричный коммутатор-масштабатор HDMI 4K 8x9 VM6809H
1x кабель питания
1x комплект для монтажа в стойку
1x руководство пользователя
|
Тип
|
Матричный коммутатор |
|
Синхронизация кадров
|
Да |
|
Поддержка HDCP
|
HDCP 2.2 |
|
Дополнительные функции
|
Бесподрывное переключение, Видеостена |
|
Макс. расстояние
|
15 метров |
|
Макс. разрешение
|
4096 x 2160 |
|
Звук
|
Стереозвук, HDMI |
|
Количество входов
|
8 |
|
Количество выходов
|
9 |
|
Управление
|
RS-232, Ethernet |
|
Технология CEC (Consumer Electronic Control)
|
Да |
|
Входной интерфейс
|
HDMI |
|
Выходной интерфейс
|
HDMI |
|
Макс. скорость передачи данных
|
10.2 Гбит / с |
|
Видеостена
|
Да |
|
Бесподрывный коммутатор
|
Да |
|
Масштабатор
|
Да |
|
Вес в упаковке, кг.
|
8.642 |
|
Длина упаковки, мм.
|
575 |
|
Ширина упаковки, мм.
|
559 |
|
Высота упаковки, мм.
|
130 |
