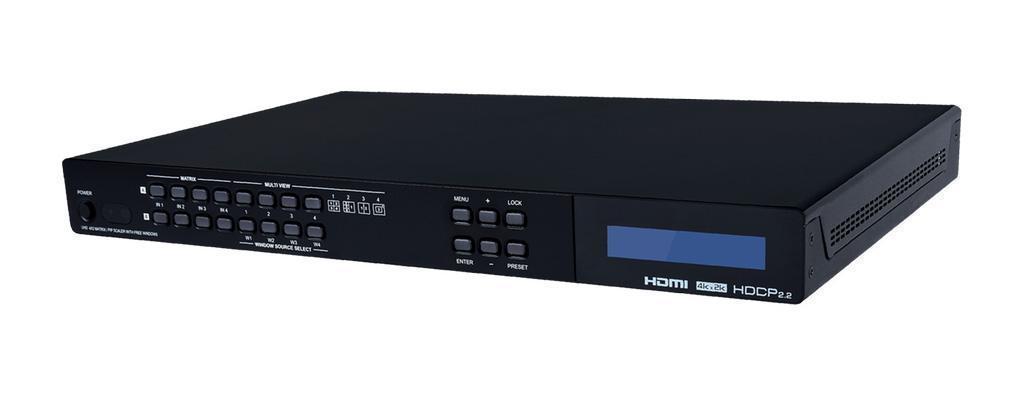

4x2 Матричный коммутатор Cypress CDPS-U42HPIP

Бесподрывный матричный коммутатор 4х2, мультивьювер 4x1:2 сигналов HDMI 4096x2160/60, выход HDMI 4096x2160/60 (4:4:4, 8 бит) c HDCP 1.4, 2.2, PiP, логотип, 4 заводских конфигураций окон. Полоса пропускания 600 МГц, монтаж в стойку, деэмбеддер балансного стерео, управление по ИК, RS-232 и IP (GUI, Telnet.

CDPS-U42HPIP – матричный коммутатор 4×2, четырехоконный мультивьювер 4×1:2 сигналов HDMI с дублирующим выходом, поддержка входных и разрешений до 4096×2160/60 (YUV 4:4:4, 8 бит) и HDCP 1.4 и 2.2. Полоса пропускания 600 МГц. Бесподрывное переключение источников выполняется через «черный экран». Устройство работает с эффектами: «картинка-в-картинке», 3+1, «сторона к стороне», использование логотипа. 8 заводских конфигураций окон, вызываемых кнопками с лицевой панели, дополнительно возможно назначение до 4-х пользовательских горячих клавиш для вызова избранных предустановок. Устройство оснащено двухканальным деэмбеддером балансного аудио. Управление по ИК, RS-232 и IP (по протоколу Telnet или через web-интерфейс).

Основные особенности

• Входы и выходы HDMI со скоростью передачи данных до 18 Гбит/с (полоса пропускания 600 МГц) и поддержкой 4K UHD
• Совместимость с DVI 1.0 при использовании адаптера HDMI-DVI
• Совместимость с HDCP 1.x и 2.2
• Поддержка входных HD-разрешений до 4K, 60 Гц (4:4:4, 8 бит)
• 4 HDMI входа и 2 дублирующих HDMI-выхода
• Бесподрывная коммутация (без потери синхронизации на дисплее) при переключении обоих источников в полноэкранном и многооконном режимах
• Поддержка функций просмотра «картинка-в-картинке», «сторона к стороне», четырёхканальный просмотр в режимах 3+1 и 2×2 с независимым выбором источника аудиосигнала¹
• Поддержка сохранения предустановленных настроек расположения изображения при использовании многооконного режима
• Каждое окно может отделяться от других границей настраиваемого цвета
• Поддержка загрузки и свободного расположения графического логотипа²
• Легкая настройка размеров и расположения окон в режиме «картинка-в-картинке» через web-интерфейс
• Режим матрицы поддерживает входные и выходные разрешения до 1080p, 60 Гц с единым источником аудиосигнала (дублирование выходов доступно на более высоких разрешениях)
• Управление осуществляется кнопками на передней панели, а также по ИК, RS-232 и IP (по протоколу Telnet или через web-интерфейс)

Примечания:
¹ Просмотр изображения с использованием 4K, 50/60 Гц выходов поддерживает только четырёхканальный 2×2 режим просмотра и требует наличия 1080p/4K источников.
² Функции настройки графического логотипа и границ недоступны при использовании выходного изображения с параметрами 4K, 50/60 Гц.

Сфера применения

• Домашние кинотеатры
• Шоурумы
• Залы для проведения лекций и презентаций
• Рекламные мониторы

Технические характеристики

В комплекте

• Матричный коммутатор CDPS-U42HPIP — 1 шт.
• Блок питания 12 В, 3 А — 1 шт.
• ИК-пульт ДУ — 1 шт.
• 5-конт. клеммный блок — 2 шт.
• Набор рэковых креплений
• Руководство пользователя
