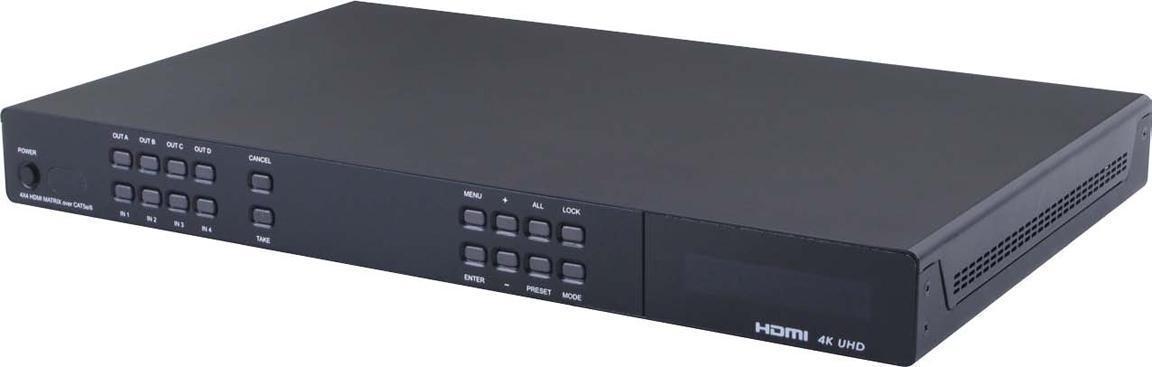

4x4 Матричный коммутатор Cypress CDPS-UC4H4CVES

Матричный коммутатор 4х4 HDMI 4K2K (4096x2160p/30, YUV420 - 4096x2160p/60, 3D) с HDCP 1.4 и EDID, контроллер системы управления, входы 4хHDMI + 4 выхода ИК (mJack), обучаемый ИК(mJack), триггерные входы (8хТерм.), RS-232(2хDsub-9), 10/100BaseT(4хRJ-45), выходы в CAT5e HDBaseT (4xRJ-45) + 4 входа ИК (4хmJack) до 100м, релейные выходы (8хТерм.), ИК (8хmJack), общий ИК (2хmJack), монтаж в стойку, управление по IP, ИК и RS-232

Cypress CDPS-UC4H4CVES – Матричный коммутатор 4х4 HDMI 4K2K/60 с выходами в витую пару, контроллер системы управления

4х4 Матричный коммутатор CDPS-UC4H4CVES сигналов HDMI разрешением до 4K2K/60 (YUV 4:2:0) с поддержкой HDCP 1.4 и EDID, объединенный с контроллером системы управления. Входы: 4хHDMI + 4 выхода ИК (mJack), обучаемый ИК (mJack), триггерные входы (8х терм. блок), RS-232 (2хD-sub-9), 10/100BaseT (4хRJ45), выходы в витую пару CAT5e HDBaseT (4xRJ45) + 4 входа ИК (4хmJack) до 100 м, релейные выходы (8х терм.блок), ИК (8х mJack), общий ИК (2х mJack). Контроллер системы управления, встроенный в коммутатор, позволяет управлять подключенными к AV-системе устройствами напрямую (через ИК интерфейс, триггерные входы и релейные выходы), а также использовать различные способы удаленного управления (обучаемый ИК, RS-232, Telnet/веб-интерфейс). Все перечисленное открывает широкие возможности управления устройствами, подключенным к управляющей системе на базе программного обеспечения для ПК или приложения на мобильном устройстве. Монтаж в стойку, управление по IP, ИК и RS-232.

Характеристики Cypress CDPS-UC4H4CVES:

• Поддержка HDMI (включая 3D-контент и разрешения 4K2K), соответствие требованиям HDCP
• 4 входа HDMI и 4 выхода в витую пару HDBaseT
• Поддерживает разрешения HDTV до 4K2K (3840x2160 при 24/25/30 Гц, 50/60 Гц – YUV 4:2:0; 4096x2160 при 24 Гц, 50/60 Гц – YUV 4:2:0)
• Управление блоком EDID (общий/индивидуальный)
• Сквозная передача аудио формата LPCM 2/5.1/7.1CH, Dolby Digital 2/5.1CH, DTS 2/5.1CH, Dolby Digital Plus, Dolby TrueHD и DTS-HD Master Audio
• Поддержка HDCP 1.4 на входах HDMI / выходах HDBaseT
• Технология HDBaseT 5Play™
• Различные режимы HDCP на входах: стандартный и специальный, гарантирующий корректную работу с устройствами производства Apple
• Совместимость с DVI-источниками (необходим соответствующий переходник (не поддерживаются Deep Color и цветовое пространство YCbCr 4:2:2/4:4:4)
• Расстояние передачи по кабелю витой пары CAT5e/6/7 – до 100 м
• Обучаемый ИК для записи команд инфракрасного интерфейса в память устройства
• 8 триггерных входов (5-15 В)
• Управление через RS-232, ИК, Telnet и web-интерфейс
• Встроенный контроллер системы управления: обучаемый ИК, 8 выходов ИК, 8 триггерных входов, 8 релейных выходов, 2 COM-порта (RS-232) и 4 порта Ethernet
• Скорость передачи данных последовательного интерфейса – до 115200 бит/с
• Поддержка Ethernet 10/100 Мбит/с
• Корпус для установки в 19″ стойку (1U)

Спецификация CDPS-UC4H4CVES

В комплекте

• Матричный коммутатор CDPS-UC4H4CVES – 1 шт.
• ИК-пульт ДУ (с батарейкой) – 1 шт.
• Внешний ИК-излучатель – 1 шт.
• Внешний ИК-приемник – 1 шт.
• Внешний ИК-приемник для обучаемого ИК – 1 шт.
• Клеммники – 4 шт.
• Комплект рэковых уголков – 1 шт.
• Блок питания 24 В, 2.7 А – 1 шт.
• Шнур питания – 1 шт.
• Руководство пользователя

Сфера применения

• Домашние развлекательные мультимедийные системы, домашние кинотеатры
• Презентационные и демонстрационные залы
• Учебные классы и аудитории
• Публичная трансляция рекламных роликов и информационных сообщений
