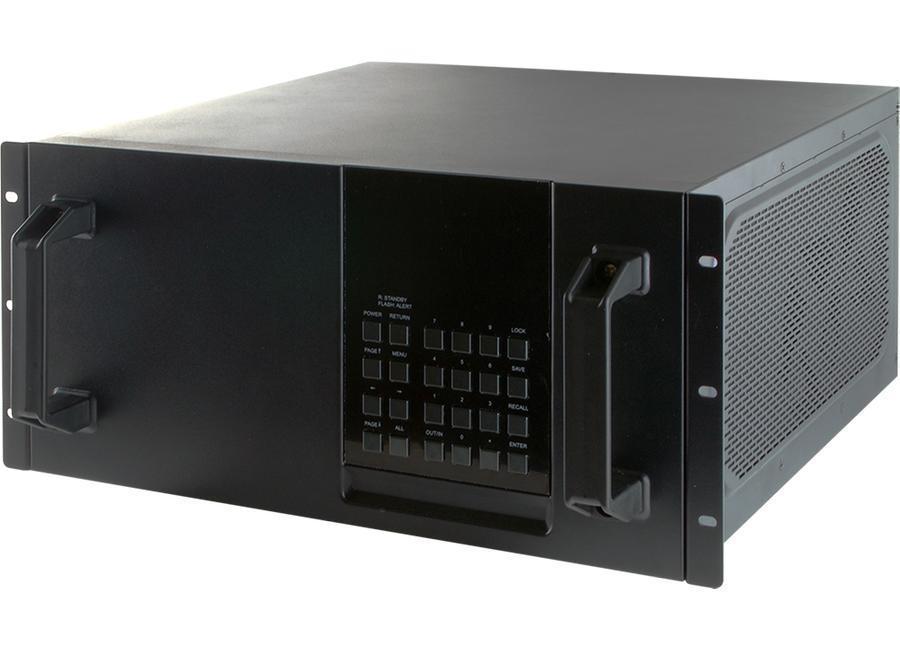

32x32 модульный матричный коммутатор Cypress CMSI-3232

Корпус модульного матричного коммутатора HDMI 32:32, максимальная вместимость - 4 платы на вход, 4 платы на выход

CMSI-3232 – шасси модульного матричного коммутатора. Размерность коммутатора может меняться от 8x8 до 32x32 с шагом в 8 портов в зависимости от количества установленных входных и выходных плат. Возможные разрешения сигнала до 1080p и 1920х1200/60 Гц, 4K2K/30 Гц. Модули, выпускаемые для данного шасси, могут быть оборудованы портами HDMI, DVI-D, HDBaseT и VGA (в комплект поставки не входят). Модульная архитектура позволяет быстро и без лишних затрат адаптировать систему к текущим требованиям, создав необходимую комбинацию входных и выходных интерфейсов.

Характеристики  CMSI-3232:

• Совместимость с HDMI, HDCP 1.1 и DVI 1.0
• Заменяемые модули выходных и выходных плат
• Модульная платформа позволяет с легкостью изменять размерность коммутатора от 8x8 (одна входная/выходная плата) до 32x32 (четыре входных/выходных платы)
• Каждая плата имеет 8 портов, доступны интерфейсы HDMI, DVI, HDBaseT (витая пара CAT5e/6/7) и VGA (только входные модули)
• Работа с сигналами разрешением от VGA до WUXGA, от 480i до 1080p, а также 4K2K при 24/25/30 Гц
• Сквозная передача аудио LPCM 7.1CH, Dolby® Digital Plus, Dolby® TrueHD и DTS-HD® Master Audio™
• Управление: с лицевой панели кнопками (имеется ЖК-дисплей), по ИК, RS-232, по протоколу Telnet и web-интерфейс
• Внутренняя память на 10 пользовательских предустановок
• Три режима работы с EDID-блоком:
  • Standard (заводские настройки; видео – 1080p/60 или WUXGA/60, аудио – LPCM 2CH)
  • Dynamic (считывает данные дисплея, подключенного к первому из активных выходов)
  • Manual (независимые настройки для входов / выходов)
• Два внутренних источника питания, основной и дублирующий
• Длина кабеля HDMI на вход/выход:
  • до 15 м – 1080p, 8-разрядный цвет
  • до 10 м – 1080p, 12-разрядный цвет
  • до 5 м – 4K2K (30 Гц)
• Максимальное расстояние передачи по витой паре CAT5e/6/7 (может снижаться в зависимости от типа установленной платы):
  • до 100 м – 1080p, 8-/12-разрядный цвет
  • до 70 м – 4K2K (30 Гц)
• Платы с портами HDBaseT поддерживают:
  • 5Play™: передачу сигналов HD-видео/аудио, управления (ИК/RS-232), Ethernet и питания PoC по одному кабелю витой пары
  • 4Play™: передачу сигналов HD-видео/аудио, управления (ИК/RS-232) и питания по одному кабелю витой пары

  • 3Play™: передачу сигналов HD-видео/аудио и управления (ИК/RS-232) по одному кабелю витой пары

Спецификация Cypress CMSI-3232

Сфера применения

• Цифровые информационные электронные табло, Digital Signage
• Обучающие системы, компьютерные тренажеры
• Профессиональные презентационные системы

В комплекте

• Шасси модульного матричного коммутатора CMSI-3232 – 1 шт.
• Внешний ИК-приемник – 1 шт.
• Внешний ИК-излучатель – 1 шт.
• ИК-пульт ДУ – 1 шт.
• Шнур питания – 2 шт.
• Руководство пользователя
