Матричный коммутатор 16х16 12G-SDI. Управление по RS-232, RS-422, IP (web-интерфейс).

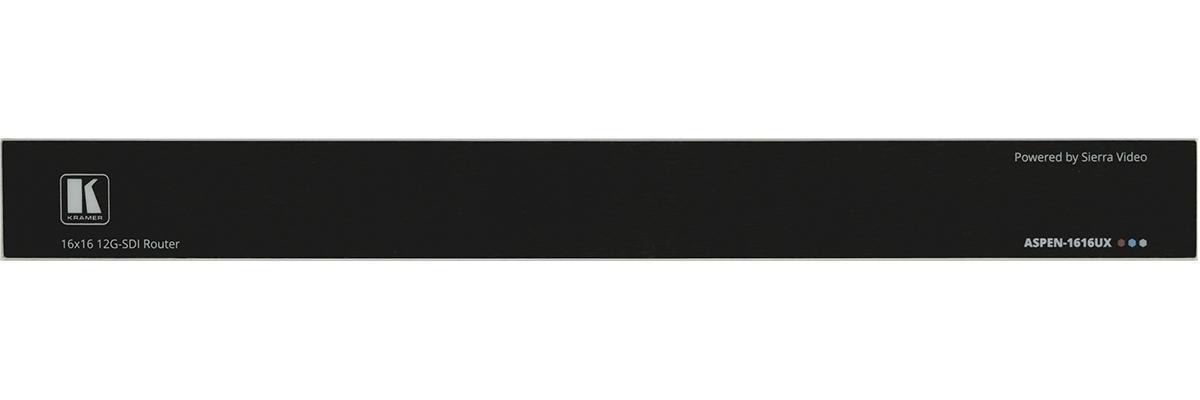

ASPEN-1616UX – матричный коммутатор 16х16 сигналов 12G-SDI. Может комплектоваться вторым блоком питания. Управление устройством осуществляется по RS-232, RS-422, IP (web-интерфейс).
- Высокая производительность — коммутирует до 16 входов на 16 выходов 12G-SDI с максимальным разрешением 4K, 60 Гц (4:2:2)
- Технология Kramer Equalization & re-Klocking™ восстанавливают сигнал при передаче по длинным линиям
- Автоматически адаптируется под входные сигналы от 270 Мбит/с до 12 Гбит/с разрешением до 4K, 60 Гц (4:2:2, 30 бит)
- Совместим с входными видеосигналами SMPTE 259M (SD-SDI), 292M (HD-SDI), 344M (ED-SDI), 424M (3G-SDI), ST-2081 (6G-SDI) и ST-2082 (12G-SDI)
- Передает стандартное эмбеддированное аудио с сохранением вспомогательной информации и метаданных
- Коррекция АЧХ и перетактирование сигнала на выходе увеличивают расстояние передачи. SD-SDI передается на расстояние до 300 м, сигнал 1.5G HD — до 200 м, сигналы 3G и 6G — до 100 м, а сигнал 12G 4K — до 80 м
- Расстояние передачи сигнала зависит от его разрешения и качества используемых кабелей. С кабелями более низкого качества паспортные значения максимального расстояния могут снижаться
- Бесподрывная коммутация, когда источники сигнала синхронизированы с выбранным входом c разницей не более двух
строк

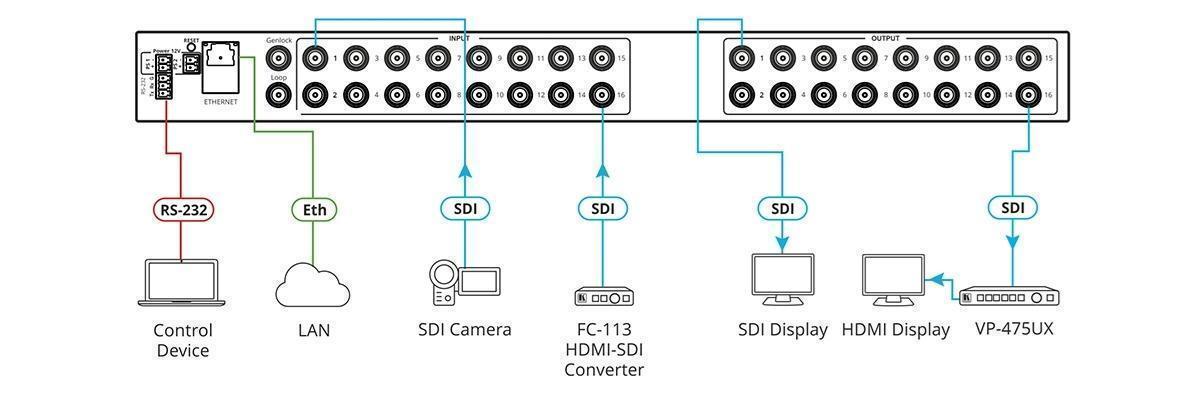

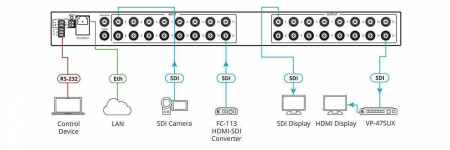

Универсальная синхронизация по аналоговому сигналу - Управление по Ethernet через web-интерфейс или командами API протокола Kramer Protocol 3000, через интерфейс RS-232 с ПК, сенсорных устройств и других контроллеров
- Обновление встроенного ПО происходит через web-интерфейса
- Запоминает до 8 пресетов с настройками коммутации
- Компактный рэковый корпус (1U) глубиной всего 10 см, в комплект входят крепления в стойку
- Соответствует стандартам RoHS, WEEE и CE

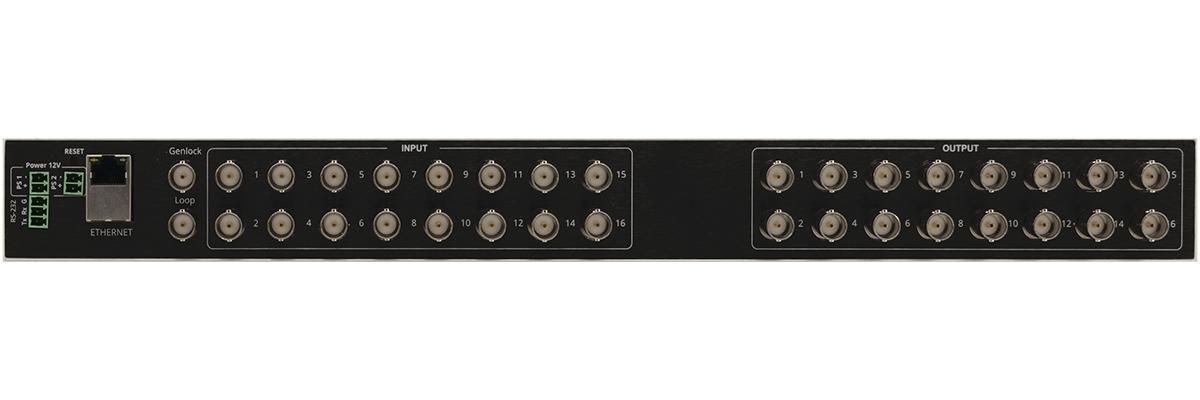

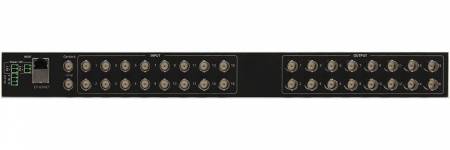

| Входы |
16 – 12G SDI/HD-SDI/SDI, разъем BNC (розетка) 1 – внешний синхросигнал, разъем BNC (розетка) |
| Выходы |
16 – 12G SDI/HD-SDI/SDI, разъем BNC (розетка) 1 – проходной: внешний синхросигнал, разъем BNC (розетка) |
| Порты |
1 – Ethernet, разъем RJ45 (розетка) 1 – RS-232, клеммный блок |
| Стандарты SDI | SMPTE 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI), 424M (3G-SDI), ST-2082-1 (12G-SDI) |
| Максимальная длина линии SD-SDI | 300 м |
| Максимальная длина линии HD-SDI | 200 м |
| Максимальная длина линии 3G-SDI | 100 м |
| Максимальная длина линии 6G-SDI | 100 м |
| Максимальная длина линии 12G-SDI | 80 м |
| Пропускная способность | 12 Гбит/с |
| Максимальное разрешение | 4K, 60 Гц |
| Цветовая субдискретизация | 4:2:2 |
| Волновое сопротивление | 75 Ом |
| Охлаждение | принудительное (вентиляторы) |
| Материал корпуса | алюминий |
| Диапазон рабочих температур | 0…+40 °C |
| Диапазон температур хранения | −40…+70 °C |
| Относительная влажность воздуха | 10…90 % (без конденсации) |
| Питание | 12 В, 5 А |
| Размер корпуса | 19'' Rack |
|
Тип
|
Матричный коммутатор |
|
Макс. расстояние
|
300 метров |
|
Макс. разрешение
|
4096 x 2160 |
|
Количество входов
|
16 |
|
Количество выходов
|
16 |
|
Входной интерфейс
|
12G-SDI |
|
Выходной интерфейс
|
12G-SDI |
