Шасси модульного матричного коммутатора TNTv/TNT MMS-1204CSTW

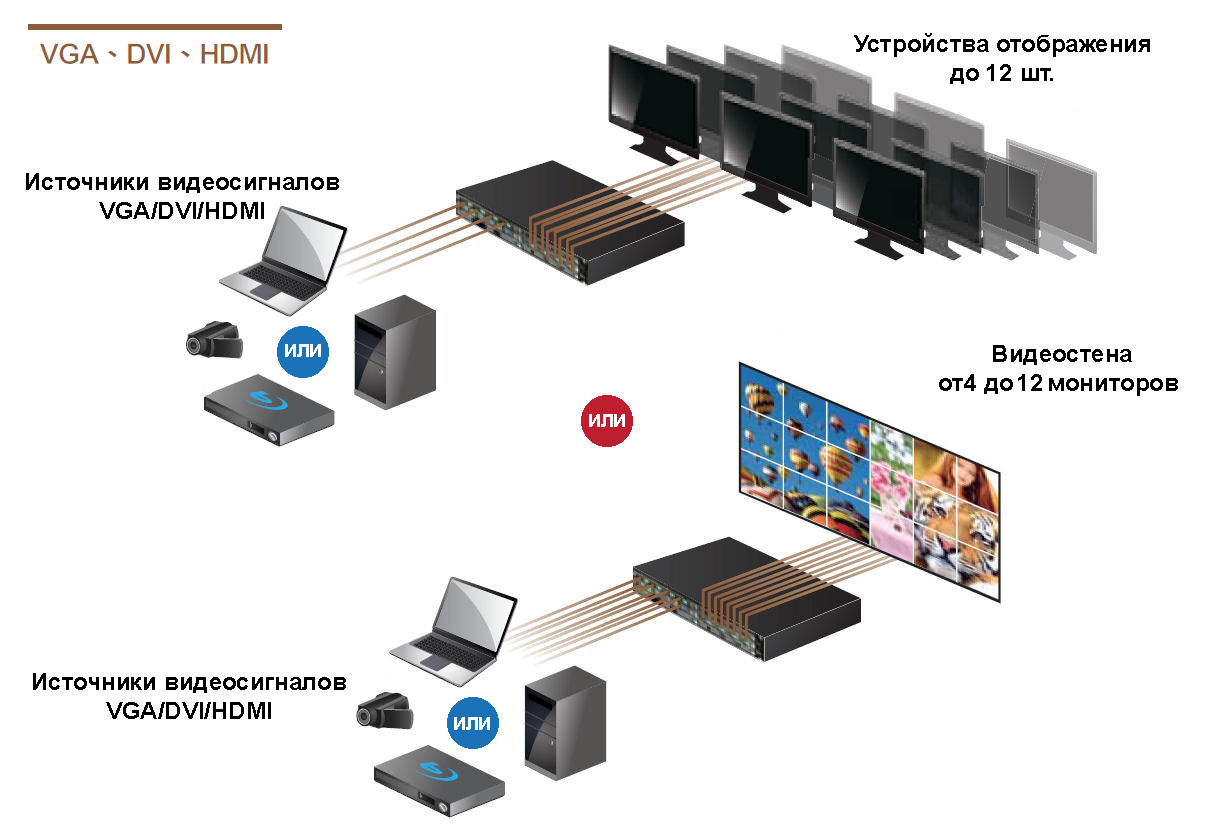

TNT MMS-1204CSTW – шасси модульного матричного коммутатора. Устройство оборудовано универсальными слотами, которые позволяют разместить до 4 плат расширения с различными видео/аудио интерфейсами, образующих модульный/матричный видеокоммутатр. В универсальные слоты могут быть установлены платы как с входными, так и с выходными портами. Максимально возможный размер матрицы коммутатора в зависимости от типа установленных плат может варьироваться от 12 входных портов х 4 выходных порта до 4 входных порта х 12 выходных портов.  Коммутация сигналов осуществляется произвольным образом с любого входного порта на любой выходной или несколько выходных портов. Переключение источников происходит без разрыва видеопотока простой сменой кадров – функция "Seamless".

  Помимо произвольной коммутации AV-сигналов, коммутатор имеет различные дополнительные функции:

• Формирование видеоcтен

• Маркировка источников (текст поверх видеосигнала)

• Настройка разрешения на выходных портах (скейлер)

• Встраивание и извлечение звукового сопровождения

• Питание передатчиков и приемников, подключенных к коммутатору (технология POC)

• Регулирование шумности работы системы охлаждения

  Управление коммутацией может производиться различными способами:

• При помощи сенсорного экрана

• По локальной сети посредством встроенного WEB-интерфейса

• При помощи команд API (команды внешнего управления коммутатором)

  Платы расширения могут иметь разные типы интерфейсов:

• Входные интерфейсы: HDMI+Audio, DVI-D+Audio, VGA+Audio, HDBase-T+Audio+RS232, SDI-3G

• Выходные интерфейсы HDMI+Audio, DVI-D+Audio, HDBase-T+Audio+RS232, SDI-3G

  Основные области применения:

• Переговорные, конференц-залы, многофункциональные залы-трансформеры

• Ситуационные, диспетчерские и другие центры сбора и анализа информации

• Охранные системы и системы видеонаблюдения

• Розничная торговля и сфера услуг

• Спортивные сооружения

• Бары, рестораны, кафе и т.д.

• Учебные аудитории и лекционные залы

• Общественный транспорт, Ж/Д и автовокзалы, аэропорты

• Корпоративное телевидение

  Особенности

• Модульная конструкция – возможность установки произвольного количества плат расширений с необходимыми интерфейсами

• Независимость слотов по типу устанавливаемых плат расширения – возможность менять размерность коммутатора (общее число входных и выходных портов), ограничиваясь только общим максимальным количеством интерфейсных портов – 16, но при этом минимальное количество выходных портов – 4

• Матричное переключение сигналов: один-к-одному, один-ко-многим, многие-ко-многим

• Переключение источников сигнала без разрыва видеопотока (бесшовное/seamless переключение)

• Произвольная коммутация устройств с интерфейсами:

  • Входные порты: HDMI, DVI (DVI-D), VGA, SDI-3G, HDBase-T

  • Выходные порты: HDMI, DVI (DVI-D), SDI, HDBase-T

• Максимальное разрешение видеосигналов:

  •  HDMI – 3840х2160 при 30 Гц (4:4:4)

  •  DVI (DVI-D) – 1920x1200 при 60 Гц

  •  VGA – 1920x1080 при 60 Гц

  • SDI-3G – 1920x1080 при 60 Гц

  • HDBase-T – 3840х2160 при 30 Гц (40 м), 1920х1080 при 60 Гц (60 м)

• Возможность установки любого разрешения видеосигнала на любом выходе (скейлер):

  • HDMI – 3840х2160 при 30 Гц, 1920x1200 при 60 Гц, 1920x1080P при 60 Гц, 1920x1080i при 60 Гц, 1280x720 при 60 Гц, 1024x768 при 60 Гц

  • DVI (DVI-D) – 1920x1200 при 60 Гц, 1920x1080P при 60 Гц, 1920x1080i при 60 Гц, 1280x720 при 60 Гц, 1024x768 при 60 Гц

  • SDI-3G – 1920x1080P при 60 Гц, 1920x1080i при 60 Гц, 1280x720 при 60 Гц

  • HDBase-T – 3840х2160 при 30 Гц, 1920x1200 при 60 Гц, 1920x1080P при 60 Гц, 1920x1080i при 60 Гц, 1280x720 при 60 Гц, 1024x768 при 60 Гц

• Настройка оптимального разрешения для каждого входного порта (настройка EDID)

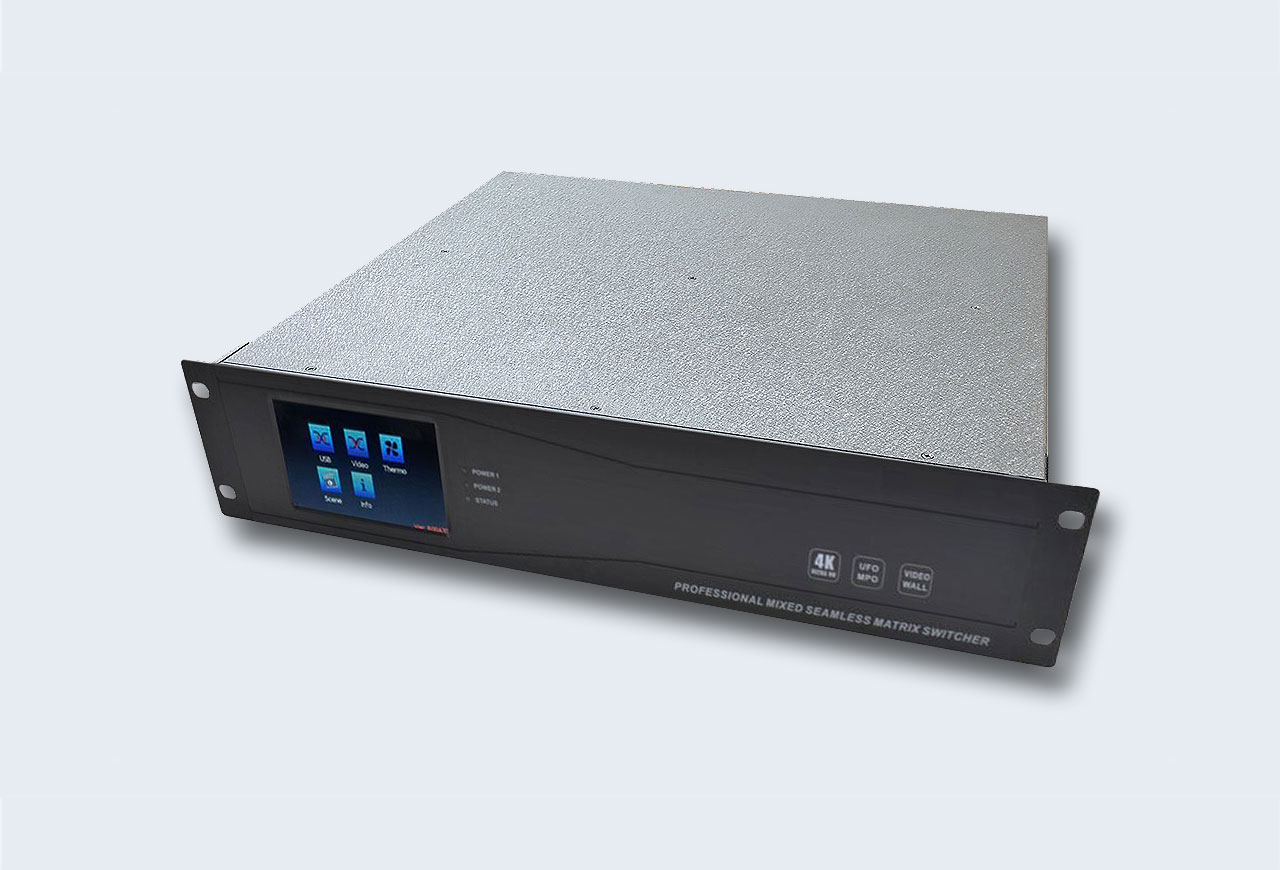

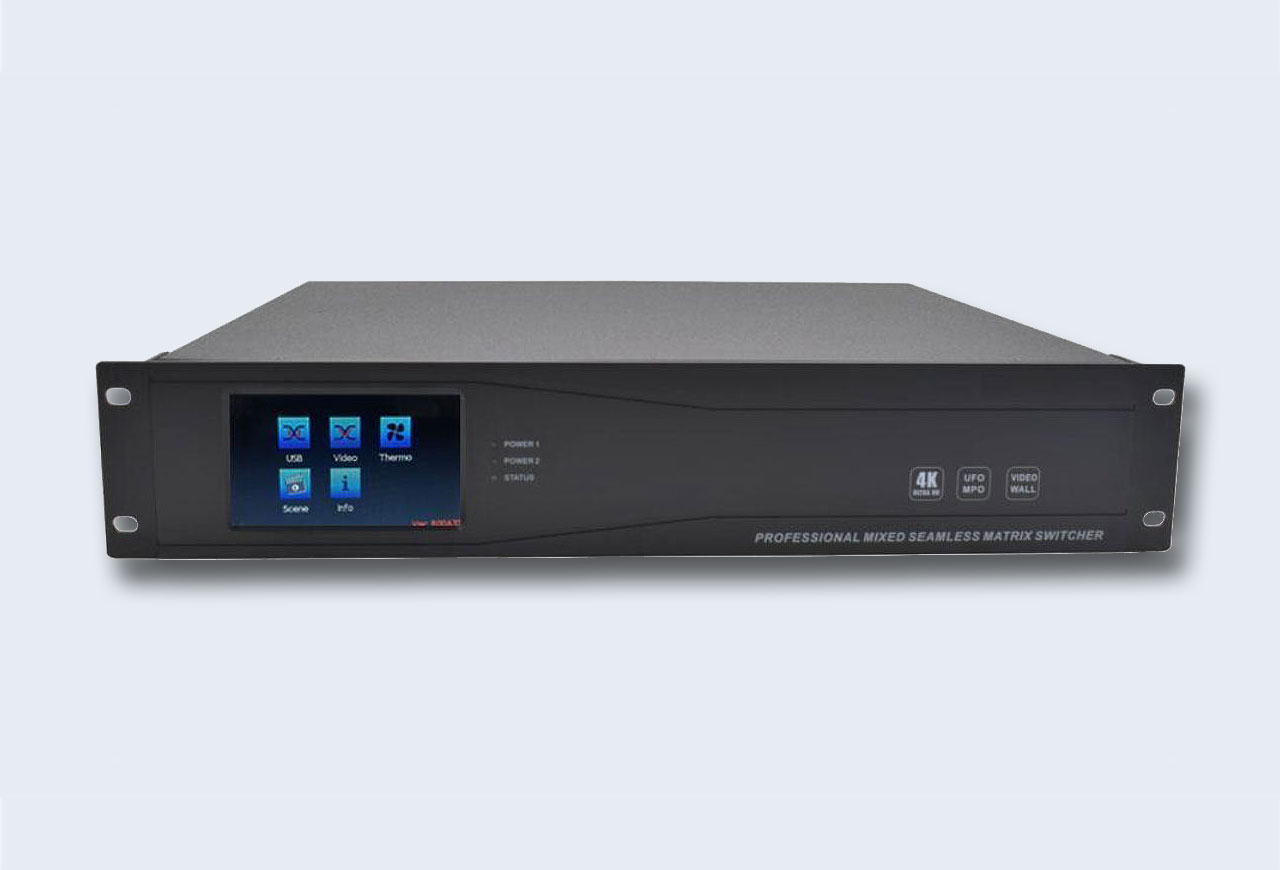

• Большой сенсорный экран для управления и настройки коммутатора

• Управление коммутатором при помощи сенсорного экрана, WEB-интерфейса и команд управления (API)

• Сохранение различных вариантов коммутаций в виде шаблонов (пресетов) и быстрая их активация в нужный момент времени. До 10 штук при помощи WEB-интерфейса или сенсорного экрана и до 20 штук при помощи команд API

• Сохранение различных шаблонов (раскладок) видеостен и быстрая их активация в нужный момент времени. До 5 штук при помощи WEB-интерфейса или сенсорного экрана или произвольное формирование видеостен в режиме реального времени при помощи команд API

• Извлечение (де-эмбеддирование) стереофонического аудиоканала из HDMI или HDBaseT сигнала на любом выходном порту или добавление/замена (эмбеддирование) внешнего аудиоканала для входных HDMI/HDBaseT портов

• Маркировка источников – функция, которая позволяет поверх изображения от источников написать текст (до 8 русских или 16 английских букв) с заданным цветом и размером букв

• Простой и интуитивно понятный WEB-интерфейс

• Малая высота шасси – стандартный корпус 19" высотой 2U

• Автоматическая и ручная настройка режимов работы вентиляторов охлаждения

• Сохранение режимов работы после отключения электропитания

• Фнкция PоC (Power Over Cable) – коммутатор имеет возможность подавать питание на HDBase-T передатчики или приемники, которые подключены к коммутатору

    *Для информации. Принцип действия технологии PoC основан на различии между полезным сигналом (переменным током) и питанием (постоянным током). Используются два базовых пассивных электронных компонента – катушка и конденсатор. Для постоянного тока конденсатор создает сопротивление, и ток идет на катушку. Для переменного тока (полезный сигнал) он обратный: конденсатор имеет нулевое сопротивление и пропускает полезный сигнал.
    Иными словами, конструкция устройств с поддержкой PoC включает в себя платы, передающие/принимающие полезный сигнал и предотвращающие поток постоянного тока на интерфейсный вход/выход устройства, а в системе электропитания устройств полезный сигнал блокируется, а постоянный ток (питание) пропускается.

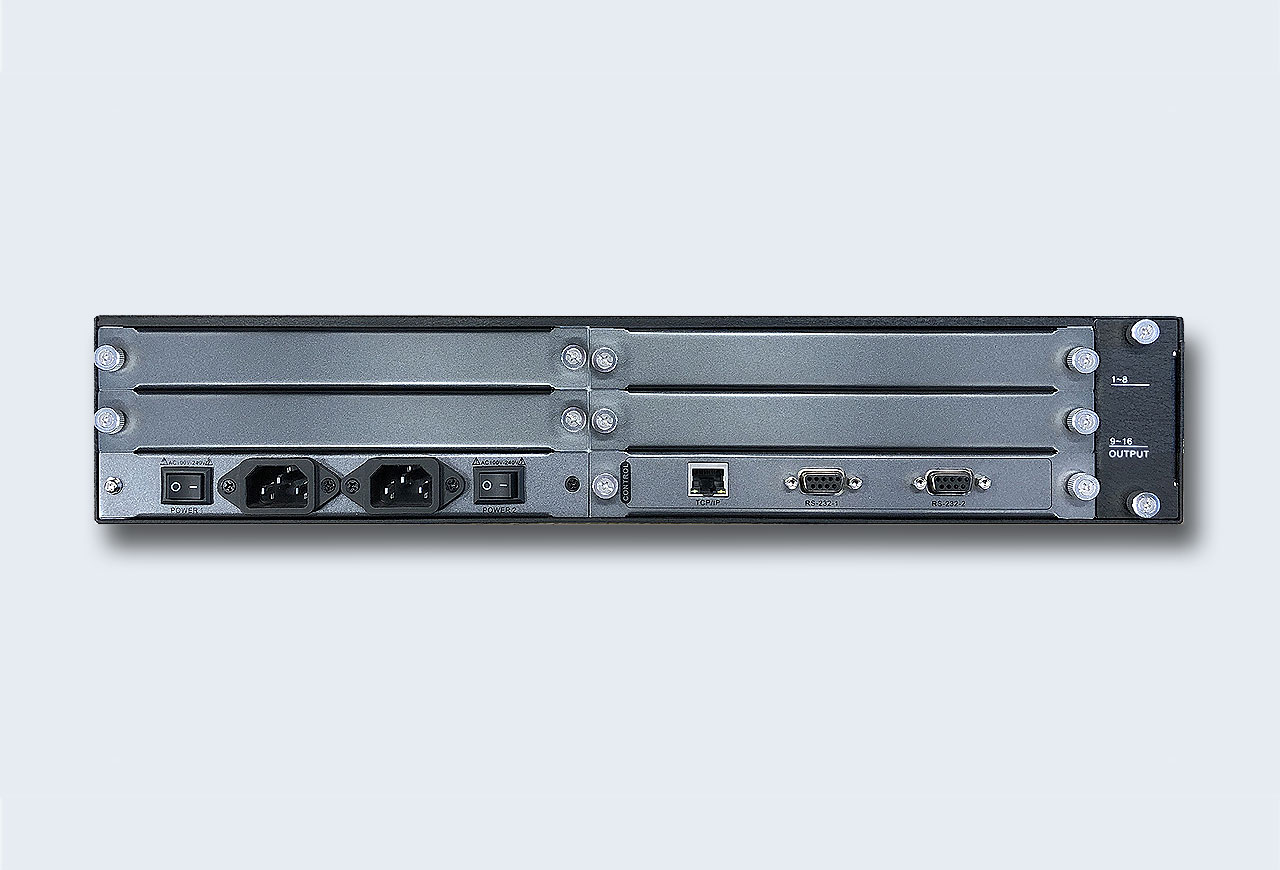

• Шасси коммутатора оборудовано двумя блоками питания для его бесперебойной работы.

   Платы-расширения

  Платы расширения устанавливаются в шасси модульного матричного коммутатора.

  Платы с портами VGA

• С 4 входными портами TNTv MMS-4HTI-VGA

  Платы с портами DVI-D

• С 4 входными портами (TNTv MMS-4HTI-DVI)

• С 4 выходными портами (TNTv MMS-4HTO-DVI)

  Платы с портами HDMI

• С 4 входными портами (TNTv MMS-4HTI-HDMI)

• С 4 выходными портами (TNTv MMS-4HTO-HDMI)

  Платы с портами HDBase-T

• С 4 входными портами (TNTv MMS-4HTI-HDBT)*

• С 4 выходными портами (TNTv MMS-4HTO-HDBT)*

  *Для информации. Активировать функцию электропитания по кабелю "витая пара" (PoC) можно только на HDBase-T передатчиках и приемниках, совместимых с коммутатором, в противном случае устройства, а также сам коммутатор, могут выйти из строя. Функция питания доступна только для совместимых с коммутатором HDBase-T передатчиков TNTv MMS-701HDBT-T (для крепления на поверхность), MMS-703HDBT-T (для скрытого монтажа в стол) и приемников TNTv MMS-701HDBT-R (для крепления на поверхность).

​   Платы с портами SDI

• С 4 входными портами (TNTv MMS-4HTI-SDI)

• С 4 выходными портами (TNTv MMS-4HTO-SDI)
