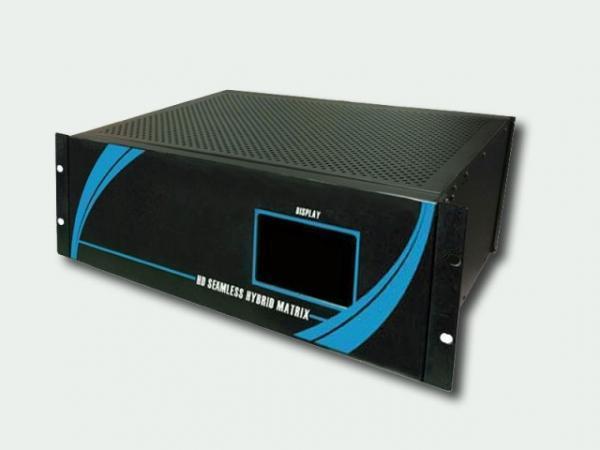

16x16 Шасси TNTv MMS-1616IPB

Шасси матричного коммутатора A/V, 16>16 устройств, без карт расширения, (бесшовное/seamless переключение источников;скейлер;выбор вариантов настройки изображения;настройка EDID;шаблоны коммутации;API: RS232/Telnet) [TNTV/TNT MMS-1616IPB]

Коммутатор предназначен для мгновенного (бесшовного/seamless) переключения различных AV-сигналов с любого входа на любой выход или сразу несколько.

Шасси имеют 8 слотов под платы расширения: 4 слота для плат с входными портами и 4 слота с выходными. На платах-расширения монтируются группы входных или выходных портов, по 4 порта на одной плате (кроме плат CVBS). Максимально возможный размер матрицы переключателя - 16х16 (16 входов и 16 выходов).

Платы могут иметь разные типы интерфейсов: HDMI, DVI-D+Audio, VGA+Audio, HDBase-T, SDI, CVBS (тюльпан). Комбинируя разные типы плат и их количество, можно получить коммутатор с различными функциональными возможностиями, которые необходимы в конкретной инсталляции или проекте.

Коммутаторы имеют множество дополнительных функций, которые позволяют существенно облегчить построение и эксплуатацию сети видеотрансляции.

Описание матричного коммутатора MMS-1616IBP:

•  Модульная конструкция - возможность установки произвольного количества плат расширений с необходимыми интерфейсами.
• Матричное переключение сигналов: один-к-одному, один-ко-многим, многие-ко-многим.
• Переключение источников сигнала без разрыва видеопотока (бесшовное/seamless переключение).
• Произвольная коммутация устройств с интерфейсами: HDMI, DVI (DVI-D), VGA, SDI, HDBase-T, CVBS.
• Максимальное разрешение видеосигналов на входах: 1920x1200@60Гц.
• Возможность установки любого разрешения видеосигналя на любом выходе (скейлер): 1080P@60/50/30/25; 1080i@60/50; 720P@60/50; 576i@50; 1920x1200@60; 1920x1080@60; 1680x1050@60; 1600x1200@60; 1440x900@60; 1366x768@60; 1280x1024@60; 1280x720@60; 1024x768@60.
• Настройка видеосигналов на выходах по типу развертки («I» или «P») и частоте (25, 30, 50 или 60 Гц).
• Настройка соотношения сторон (16:9, 4:3, 14:9), метода трансляции изображения на экране (вписать максимально в экран, отобразить как есть), обрезку ТВ-полей.
• Настройка оптимального разрешения для каждого входного порта (настройка EDID).
• Большой сенсорный экран для управления и настройки коммутатора.
• Управление коммутатором при помощи сенсорного экрана, ПО, команд управления, передаваемых по RS232 или Telnet.
• Сохранение до 16-и различных вариантов коммутаций в виде шаблонов (пресетов) и быстрой их активации в нужный момент.
• Циклическая активация необходимых шаблонов (пресетов), через заданный интервал времени
• Настройка уникального ID-коммутатора, для управления несколькими коммутаторами из одного ПО.
• Настройка изображения по яркости, контрасности, цветности на каждом выходном порту.
• Извлечение (де-эмбеддирование) стереофонического аудиоканала из исходного HDMI сигнала на любом выходном порту или добавление (эмбеддирование) внешнего аудиоканала для входных DVI или VGA портов (DVI-D+Audio / VGA+Audio).
• Простой и интуитивно понятный интерфейс ПО «Matrix».
• Малая высота шасси - стандартный корпус 19" высотой 3U
• Тихая работа вентиляторов охлаждения
• Сохранение режимов работы после отключения электропитания
• Наличие модификации шасси коммутатора с двумя блоками питания, для бесперебойной работы


•      Мгновенную (бесшовную/seamless) и произвольную коммутацию видеосигналов любых типов и форматов с любыми устройствами отображения.
•     Подключение источников сигнала и устройств отображения с различными интерфейсами: HDMI, DVI-D+Audio, VGA+Audio, SDI, HDBase-T, CVBS (тюльпан).

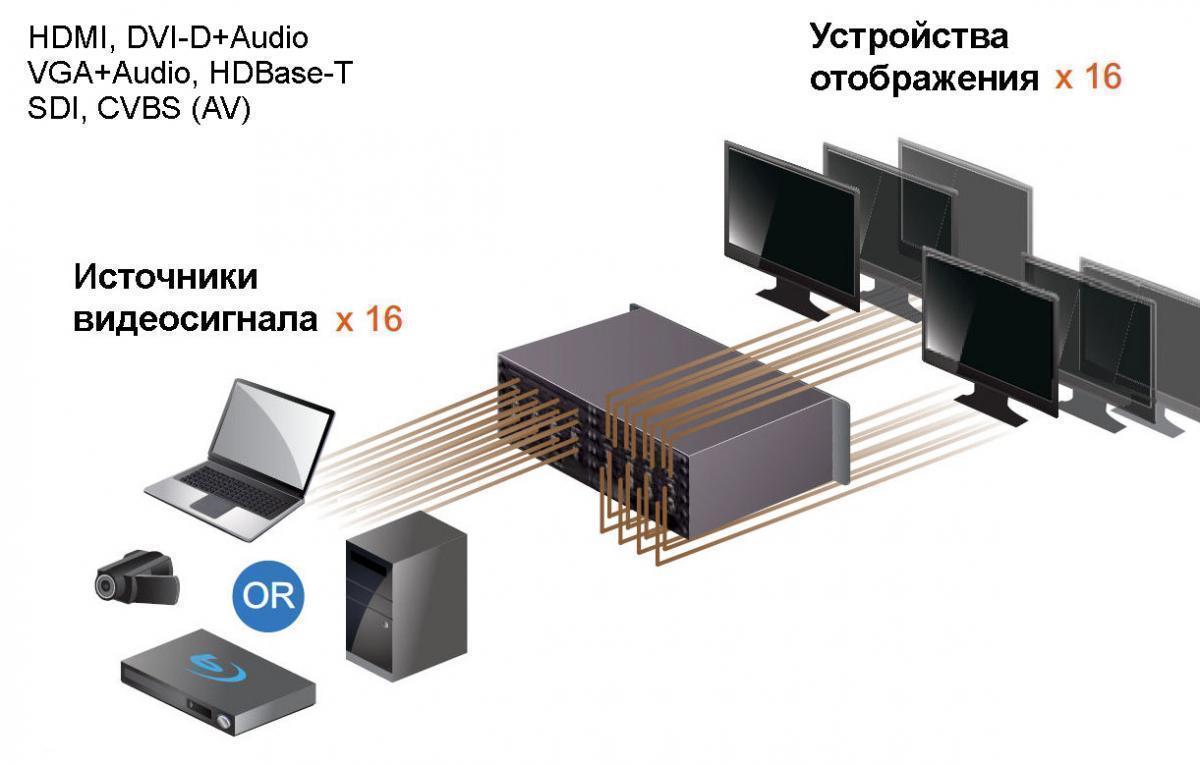

•     Одновременное подключение до 16-ти источников сигнала и до 16-ти устройств отображения.
•     Гибкость при выборе необходимого числа и типа коммутируемых интерфейсов.
•     Масштабирование любого разрешения исходного сигнала в одно или несколько стандартных разрешений на разных портах (скейлер).
•     Настройку видеосигналов на выходах по типу развертки («I» или «P») и частоте (25, 30, 50 или 60 Гц).
•     Настройку соотношения сторон (16:9, 4:3, 14:9) и метода трансляции изображения на экране (вписать максимально в экран, отобразить как есть).
•     Извлечение (де-эмбеддирование) аудиоканала из исходного HDMI сигнала на любом выходном порту или добавление (эмбеддирование) внешнего аудиоканала для входных DVI или VGA портов (DVI-D+Audio / VGA+Audio).
•     Настройку EDID, что позволяет задать для каждого входного порта оптимальное разрешение исходного сигнала.
•     Большую гибкость при настройке яркостно-контрастно-цветовых параметров отображения сигнала.
•     Сохранение шаблонов (пресетов) трансляции в памяти коммутатора и их мгновенную активацию при необходимости.
•     Коммутацию сигналов и настроку всех необходимых пареметров ситемы видеотрансляции при помощи программного обеспечения «Matrix».
•     Интеграцию с внешними системами управления (комманды API передвавемые по RS232 или TelNet).
•     Возможность поэтапного масштабирования и/или модификации системы.

Технические Характеристики TNT MMS-1616IPB :

Бесшовное или seamless переключение источников сигнала. Функция позволяет мгновенно переключать источники сигнала простой сменой кадров, без задержек, черного фона и мерцаний. Функция работает независимо от типов, разрешений, соотношения сторон и других параметров источников сигнала на входах и устройств отображения на выходах.

Скейлеры (масштабаторы) выходных поров. Функция позволяет любое разрешение исходного сигнала преобразовать (смасштабировать) в одно или несколько стандартных разрешений на разных портах. Например, исходный сигнал имеет разрешение 720P (1280х720@60Гц), а скейлер на выходе смасштабирует его до разрешения 1080P (1920x1080@60Гц) или любого другого стандартного разрешения. Скейлер может работать как на увеличение разрешения, так и на его уменьшение.
Помимо этого, скейлер может изменить кадровую развертку и частоту исходного сигнала на необходимые значения (развертка: «I» или «P», частота: 25, 30, 50 или 60 Гц).

Скейлеры (масштабаторы) входных портов. Функция позволяет настраивать соотношение сторон и метод трансляции изображения на экране. Например, позволяет без искажения отобразить на экране с соотношением сторон 16:9 и разрешением 1080P (Full HD), исходный сигнал c разрешением 1280х1024 и соотношением 4:3. Изображение будет максимально растянуто в пределах экрана без искажений, а по краям (слева и справа) будут черные поля. Так же возможно принудительное изменение соотношения сторон (16:9, 4:3, 14:9) и вариантов отображения (вписать максимально в экран, отобразить как есть).
При необходимости, есть возможность обрезать телевизионные поля.

Настройка EDID. Функция позволяет задать для каждого входного порта оптимальное разрешение исходного сигнала. Эта информация необходима для правильной работы источников сигнала, подключенных к коммутатору.

Настройка яркости, контрастности и цветности. Функция позволяет на каждом выходном порту индивидуально подстроить транслируемое изображение до требуемого уровня. Например, одно и тоже цветное изображеие на одном выходе станет черно-белым, а на другом останется цветным. Или просто возможно подкорректировать плохое качество исходного изображения.

Извлечение (де-эмбеддирование) и добавление (эмбеддирование) звукового сопровождеия. Функция позволяет расширить традиционную коммутацию сигналов "целиком", добавляя такие возможности как добавление нового и/или замена существующего стереофонического звукового сопровождения для DVI и VGA портов (DVI-D+Audio / VGA+Audio). Так же, возможно извлечение стереофонического звукового сопровождения из HDMI сигнала.

Сохранение шаблонов (пресетов) трансляции в памяти коммутатора и их мгновенная активация при необходимости. Функция очень удобна, когда часто требуется коммутировать одни и те же источники сигналов с одними и теми же устройствами отображения, при этом, варианты этих коммутаций повторяются. Для этого, каждый вариант коммутации нужно просто запомнить в памяти коммутатора и при необходимости активировать нажатием одной кнопки.
Так же возможна циклическая активация необходимых шаблонов через заданный интервал времени.

Интеграция коммутатора с внешними системами управления. Функция крайне незаменима, при реализации сложных проектов, в которых необходимо осуществлять единое централизованное управление различными устройствами и системами. Такое управление создается на базе специализированных контроллеров и/или программного обеспечения, которые образуют единый интерфейс общения пользователей с создаваемой системой в целом.
Коммутатор имеет открытое API и может получать команды по протоколу RS232 или TelNet.

Централизованное управление коммутаторами. Программное обеспечение «Matrix» (поставляемое в комплекте) позволяет одновременно управлять несколькими коммутаторами с одного компьютера. Для настройки и управления конкретным коммутатором необходимо выбрать его из списка . Так же возможна посылка одинаковых команд сразу всем коммутаторам одновременно.

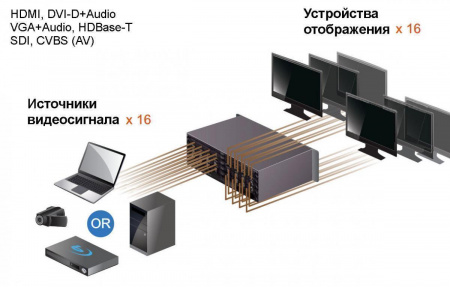

Применение матричного коммутатора TNT MMS-1616IBP:
