HDMI видео конвертер Cypress CLUX-H2SDI

Преобразователь сигнала HDMI 1080p/60 c EDID и аудио стерео(2хRCA) в 2 сигнала SD/HD/3G-SDI(BNC)

Cypress CLUX-H2SDI – Преобразователь сигналов интерфейса HDMI 1.3 в SD/HD/3G-SDI

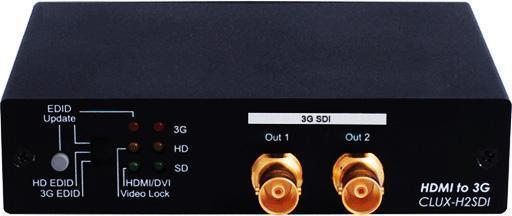

Преобразователь сигналов CLUX-H2SDI интерфейса HDMI 1.3 в 3G-SDI позволяет преобразовывать видеосигнал с HDMI источника в сигналы интерфейса SDI на выходе. Поддерживает форматы высокой четкости с разрешениями до 1080p. Преобразователь снабжен на выходе распределителем сигнала SDI 1:2. Сформированный сигнал перетактируется, благодаря чему достигается возможность передачи сигналов в формате: SD-SDI на расстояние до 300 метров, HD-SDI до 200 метров и 3G-SDI до 100 метров. Преобразователь не изменяет разрешение и кадровую частоту сигнала, формат на выходе соответствует формату сигнала на входе. Преобразователь снабжен встроенным управляемым эмулятором EDID данных, позволяющим захватывать данные EDID блока с устройств отображения или формировать собственный информационный блок. Позволяет просматривать изображение с HDMI/DVI-D источника сигнала на дисплеях, оснащенных SDI интерфейсом на входе. Передняя панель прибора снабжена светодиодной индикацией для отображения текущего состояния устройства.

Характеристики Cypress CLUX-H2SDI:

• Максимальное поддерживаемое разрешение на HDMI входе 1080p
• Совместим с HDMI 1.3 спецификацией, полоса пропускания 225МГц
• Преобразователь позволяет формировать сигналы на выходе в форматах: SDI, HD-SDI Single Link, 3G-SDI
• Соответствует спецификациям SMPTE 259М-С (270Мбит/с), 292M (1.485Гбит/с), 424M, 425-A/425-B (2.97Гбит/с)
• Не поддерживает преобразование сигналов защищенных HDCP
• Позволяет преобразовывать HDMI сигнал с эмбедированным аудио в формате PCM до 8 каналов или DVI-D сигнал совместно с небалансным стерео аудио
• Преобразователь оснащен встроенным эмулятором EDID данных
• Управление EDID эмулятором и выбором аудиосигнала осуществляется с помощью переключателя и кнопок на боковых панелях преобразователя
• Прибор выполнен в компактном, алюминиевом корпусе

Спецификация CLUX-H2SDI

В комплекте:

• Преобразователь HDMI to 3G CLUX-H2SDI - 1 шт.
• Блок питания ~100-240В, 50-60Гц на 5В, 2.6А - 1 шт.
• Руководство пользователя - 1 шт.
