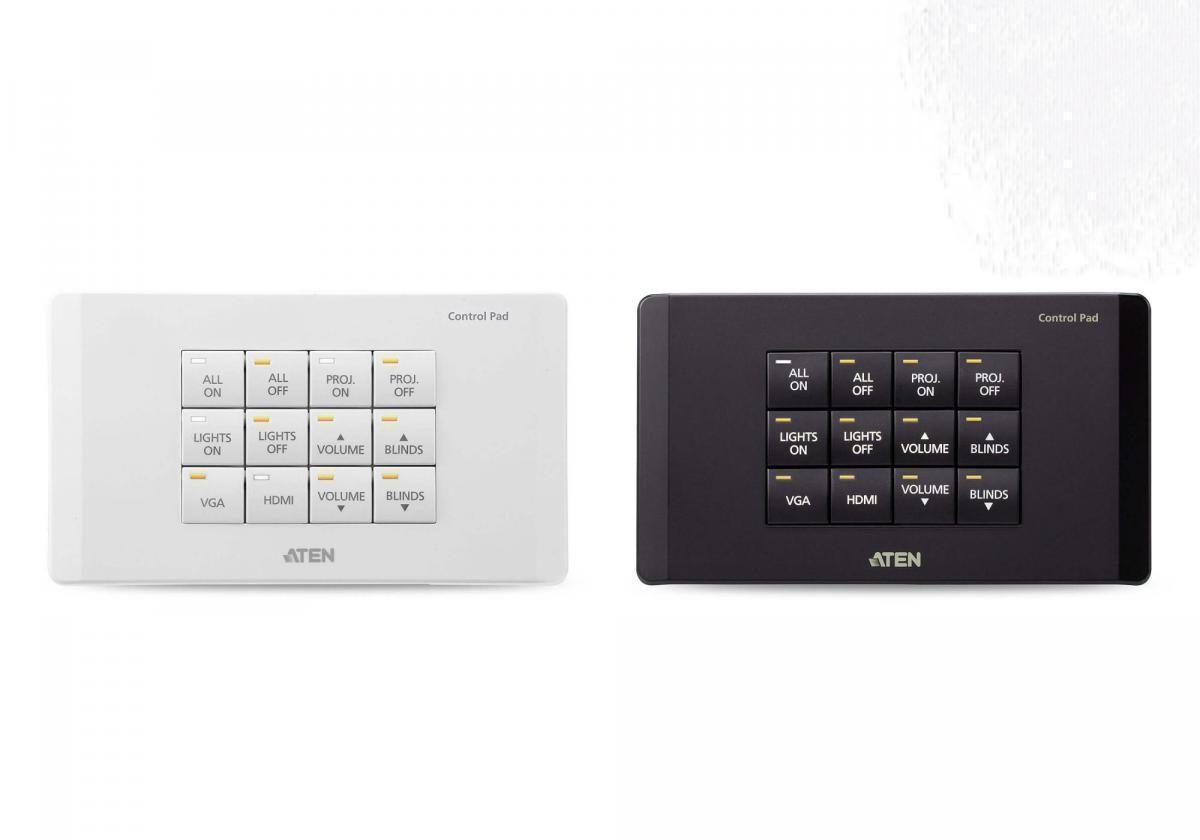

Система управления ATEN, 12-ти кнопочный контроллер (Черный)
Система управления ATEN VK02001 представляет собой полностью настраиваемую 12-ти кнопочную панель управления, которая в качестве единого решения объединяет в себе контроллер системы и блок клавиш (клавиатуру) для управления конференц-залом или учебной аудиторией малого/среднего размера.
Описание ATEN VK02001
VK02001 позволяет легко подключать устройства, а затем выполнить настройку с помощью интуитивно понятного программного конфигуратора VK6000. Как функции кнопок, так и их расположение могут быть гибко настроены.
Система управления оборудованием ATEN Control System является управляемой на основе Ethernet-подключения системой, которая соединяет все аппаратные устройства, находящиеся в помещении и позволяет без особых усилий организовать централизованное управление ими.
Кнопочный контроллер VK02001 не только играет роль основного контроллера системы, соединяющего все аппаратные устройства, но также выступает в качестве интерфейса управления с настраиваемыми кнопками и компоновкой.
Гибкость, заложенная при разработке этого двухсекционного (two-gang) кнопочного контроллера, позволяет с легкостью создать 125 различных комбинаций, содержащих от 6 до 12 кнопок. При подключении к локальной сети, пользователи, используя программное обеспечение VK6000, без затруднений смогут настроить необходимое им управление любым подключенным устройством при помощи данного контроллера. Являясь комбинированным и сразу же готовым к использованию решением, кнопочный контроллер VK02001 позволит Вам получить мгновенное и интеллектуальное управление любым устройством в помещении.

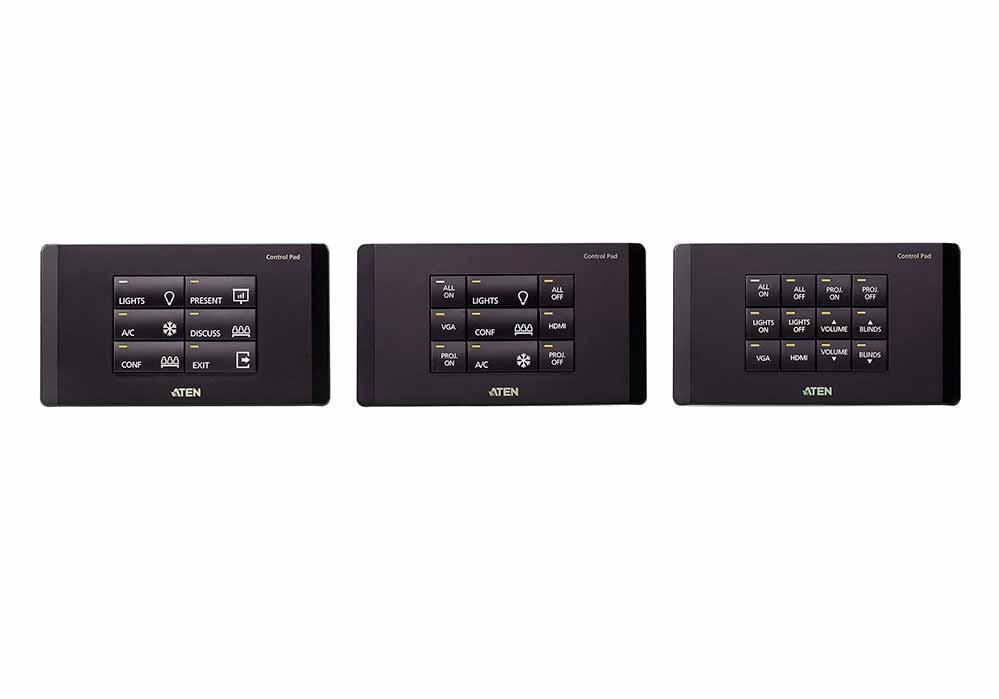

Определяемое пользователем расположение кнопок на панели позволяет создавать 125 различных комбинаций, содержащих от 6 до 12 кнопок.
VK02001 12-кнопочный контроллер

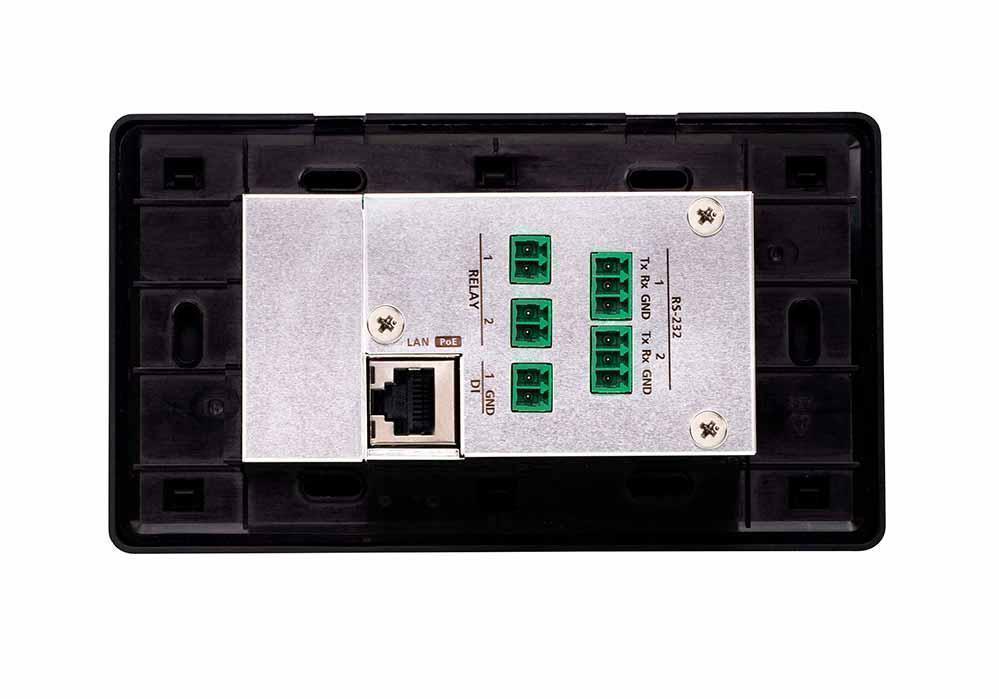

- Поддерживает различные интерфейсы подключения:
• 2 x порта RS-232
• 2 x релейных канала
• 1 x цифровой канал ввода
• 1 x порт Ethernet - Предназначен для установки в 2-секционные (2-gang) коробки типа EU и MK
- Полностью настраиваемые 125 комбинаций компоновки, содержащие от 6 до 12 кнопок
- Поддерживает KNX IP для построения систем управления
- Совместимость с Telnet, TCP, UDP, HTTP, HTTPS, ONVIF и PJLink
- Поддерживает резервное копирование файлов проекта1
- Простота настройки параметров системы с помощью веб-интерфейса
- Поддерживает подключение по протоколу SSH для мониторинга данных2
- Светодиодная индикация соединения и состояния оборудования
- Двухцветные светодиоды для четкой индикации в условиях низкой освещенности
- Оснащен возможностью подключения резервного питания - по Ethernet и через источник постоянного тока 5 В (дополнительно)
- Индивидуальный сервис гравировки кнопок
Программный конфигуратор VK6000
- Простое создание профиля в несколько несложных конфигурационных шагов с помощью интуитивно понятного графического интерфейса
- Настраиваемый дизайн графического интерфейса и элементов управления для использования на мобильных устройствах и ПК3
- Поддерживает ПО ControlAssist, позволяющее управлять персональным компьютером4
- Встроенный генератор базы данных для установки драйвера устройства и полного управления устройствами
- Встроенная библиотека компании ATEN, содержащая более 10,000 драйверов устройств и полные драйверы для продуктов линейки VanCryst
- Поддержка двух способов коммуникации для создания пользовательского мониторинга событий, позволяющего автоматически выполнять последующие действия
- Отладочный инструмент для проверки выполняемости команд перед загрузкой профиля в контроллер VK02001
Примечание:
1. Каждый контроллер управления компании ATEN может создавать резервные копии одного файла проекта.
2. Протокол SSH может использоваться для наблюдения за приемом/передачей данных кнопочной панели управления.
3. Для управления с мобильного устройства требуется дополнительная лицензия.
4. Подробнее о поддерживаемых действиях по управлению ПК смотрите в руководстве пользователя системы управления оборудованием ATEN.
Спецификация VK02001
| Дополнительные клавиши | Настраиваемые 125 комбинаций компоновки, содержащие от 6 до 12 кнопок |
| Последовательный | • 2 x программируемых двунаправленных порта RS-232 (2 x 3-полюсных разъема клеммной колодки); – Скорость (бит/с): 300 - 115200 (по умолчанию: 9600); – Бит данных: 8 (по умолчанию) или 7; – Стоповый бит: 1 (по умолчанию) или 2; – Четность: Нет (по умолчанию), четный или нечетный |
| Реле | • 2 x 2 x канала релейной линии (2 x 2-полюсных разъема клеммной колодки); • Нормально разомкнутые, изолированные реле; • Допустимая мощность на контактах: макс. 24 В постоянного тока, 1A |
| Вводы/выводы | • 1 x цифровой канал ввода (1 x 2-полюсных разъем клеммной колодки); – Режим VDC Диапазон входного напряжения: от 0 до 5В постоянного тока; Программируемый диапазон: от 1 до 5В постоянного тока; – Режим сухого контакта Повышение 2k Ом до + 5В постоянного тока |
| Ethernet | • 1 x гнездо RJ-45, 10/100Base-T • Поддерживаемые протоколы: ARP, Iсм. |
Комплектация
1x VK02001 12-кнопочный контроллер черный
1x комплект кнопок
6x клеммных разъемов
1x настенная лицевая панель
1x руководство пользователя"
