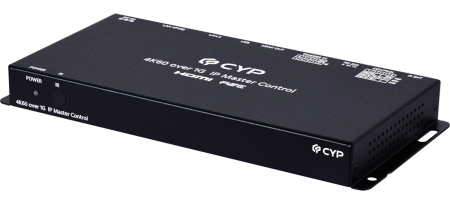

Контроллер Cypress CDPS-CS11

Новинка

Артикул: CDPS-CS11

110 748 руб

Варианты цен

110 748 руб

Подробности

Уточнить наличие

Нашли дешевле?
Нужна спец. цена?

Характеристики

Тип

—

Передатчик

Макс. расстояние

—

100 метров

Все характеристики

Официальный
поставщик

Персональный
менеджер

Быстрая
доставка

Цена с
НДС 20%

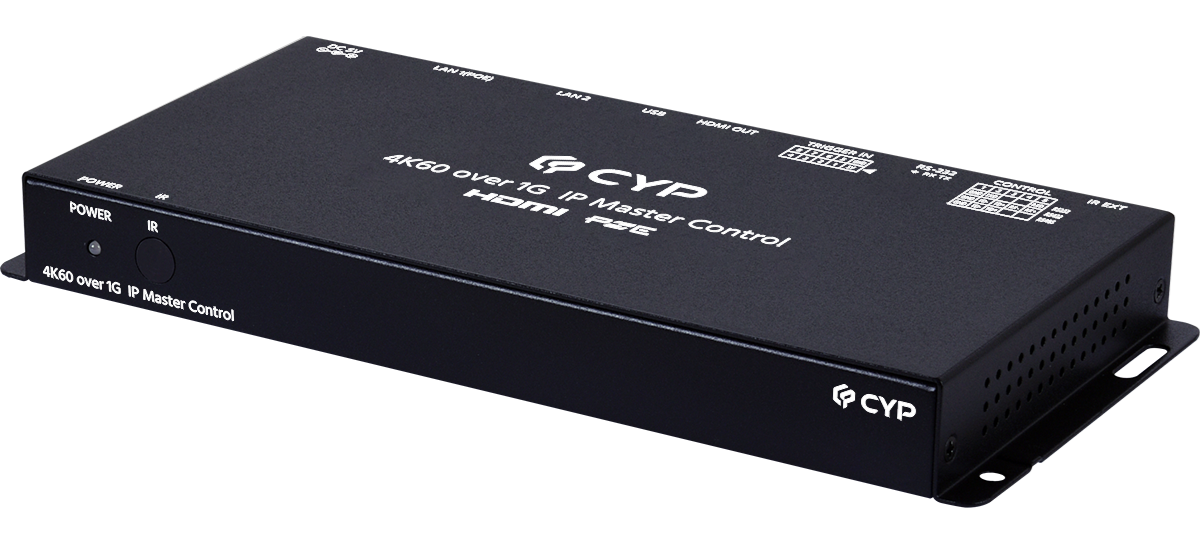

Контроллер Cypress CDPS-CS11

Контроллер CDPS-CS11 предназначен для управления IP-оборудованием Cypress (передатчиками и приемниками) в системах для трансляции видео и KVM-сигналов (USB и аудио-видео) по технологии «виртуальной матрицы». Устройство поддерживает видеоформаты вплоть до 4K60. Для его работы необходим монитор с HDMI-входом.

Может работать как главный контроллер помещения, 8 триггерных входов. Питание по PoE или от внешнего блока. Управление устройством осуществляется «сухими» контактами, по ИК, RS-232 и IP (web-интерфейс и Telnet), по USB с помощью HID-устройств (клавиатура, мышь и др.).

Ключевые функции и управление:

Управление системой: Может выступать главным контроллером. Управление осуществляется множеством способов: через «сухие» контакты, ИК-порт, RS-232, а также по IP-сети (через web-интерфейс или Telnet). Также поддерживается управление через USB-устройства HID (клавиатуры, мыши).
Питание: Осуществляется по технологии PoE или от внешнего блока питания.

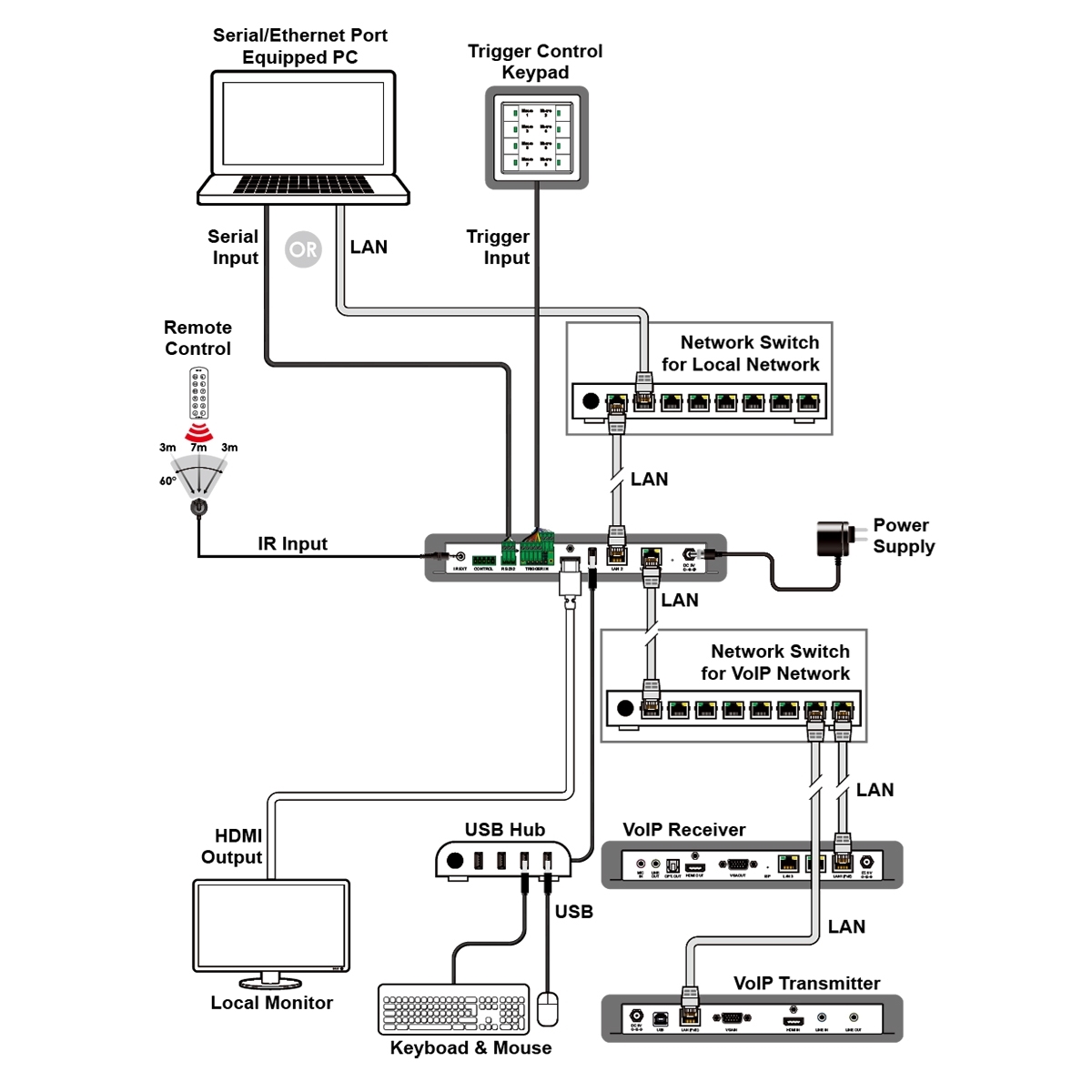

Коммутация и мониторинг: Обеспечивает маршрутизацию сигналов в режимах unicast и multicast. Через единый web-интерфейс доступно управление всеми устройствами сети, настройка пресетов для матрицы и видеостен, создание групп дисплеев и мониторинг всей системы (отслеживание IP-адресов, статусов каналов и т.д.).

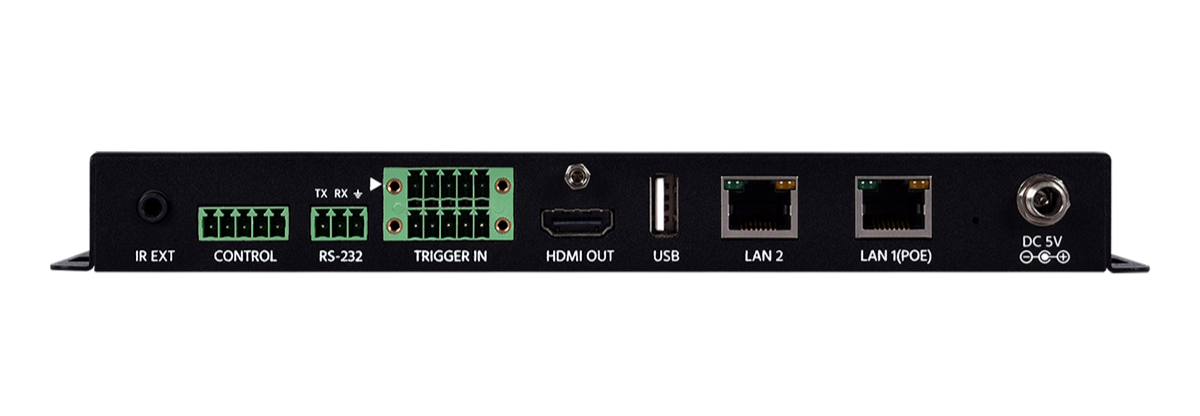

Интерфейсы и подключения: Имеется HDMI-выход для вывода на монитор web-интерфейса и информации о системе. Контроллер оснащен двумя сетевыми портами: один для управления устройствами Video over IP, второй - для управления самим контроллером. Также предусмотрено 8 триггерных входов для подключения панелей управления (покупка отдельно) или периферийного оборудования (сигнализации, датчики движения, замки).

Спецификация Cypress CDPS-CS11

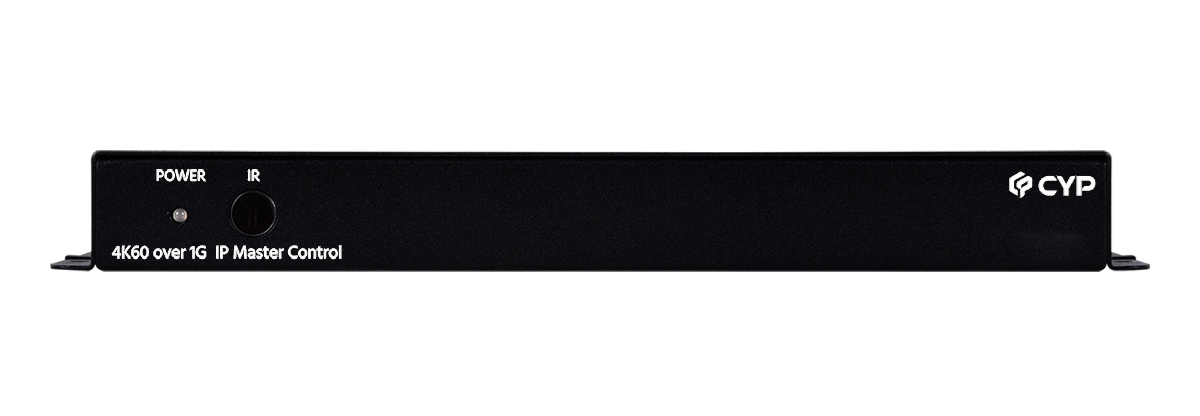

Входы	1 – ИК, разъем miniJack 3,5 мм (розетка) 8 – триггерный, клеммный блок
Выходы	1 – HDMI, тип A (розетка)
Порты	1 – Ethernet, разъем RJ45 (розетка) 1 – Ethernet + PoE, разъем RJ45 (розетка) 1 – управление, клеммный блок 1 – RS-232, клеммный блок 1 – USB, тип A (розетка)
Выходные разрешения HDMI	1080p 60 Гц
Максимальное разрешение	4K60 (при передаче по 1G Ethernet)
Максимальная длина линии HDMI	1080p60 — 10 м 720p60 — 15 м
Триггерный вход	триггерное напряжение не менее 5 В
Несущая частота ИК-сигналов	38 кГц
Скорость передачи данных последовательного интерфейса	19200 бит/с
Защита от электростатических разрядов	±8 кВ (воздушный разряд) ±4 кВ (контактный разряд)
Материал корпуса	металл
Цвет корпуса	черный
Диапазон рабочих температур	0…+40 °C
Диапазон температур хранения	−20…+60 °C
Относительная влажность воздуха	20…90 % (без конденсации)
Питание	5 В, 2,6 А
Потребляемая мощность	2,99 Вт
Стандарты PoE	IEEE 802.3af PoE (порт Ethernet)
Габаритные размеры (ШxГxВ)	231,5 x 117 x 25 мм
Масса	0,648 кг

Комплектация:

Контроллер для управления IP-передатчиками / приемниками CDPS-CS11 — 1 шт.
Клеммная колодка 3-pin — 1 шт.
Клеммная колодка 5-pin — 3 шт.
Кабель с ИК-приемником, разъем miniJack 3,5 мм — 1 шт.
ИК-пульт ДУ CR-183XA — 1 шт.
Блок питания 5 В, 2.6 А — 1 шт.
Вибропоглощающие ножки — 4 шт.
Руководство пользователя

Документы

CDPS-CS11 — Руководство пользователя ENG (09.2025) 4,9 мб

CDPS-CS11 — Техническая спецификация ENG (09.2025) 1013,4 кб

Тип	Передатчик
Макс. расстояние	100 метров
Макс. разрешение	4096 x 2160
Количество входов	1
Количество выходов	1
Входной интерфейс	RJ-45
Выходной интерфейс	USB, HDMI
Используемый кабель	Витая пара
Тип устройства	Передатчик (T)
Вес, кг	0,648
Вес в упаковке, кг.	0,850
Длина упаковки, мм.	300
Ширина упаковки, мм.	180
Высота упаковки, мм.	85
