Удлинитель HDMI HDBaseT, Dual Output (4096x2160 - 100м)

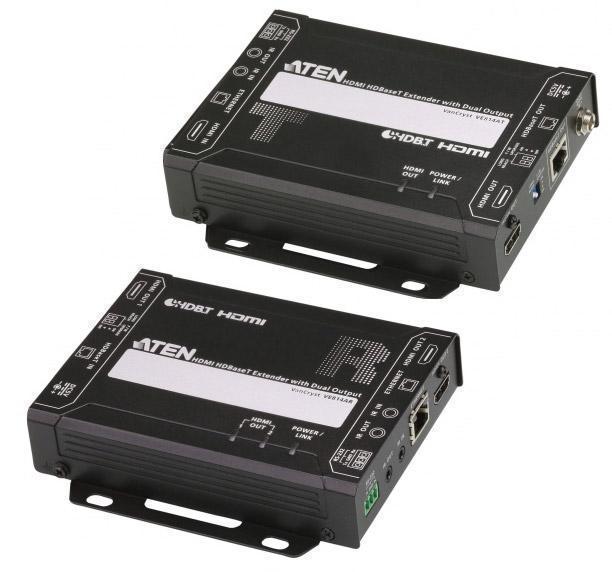

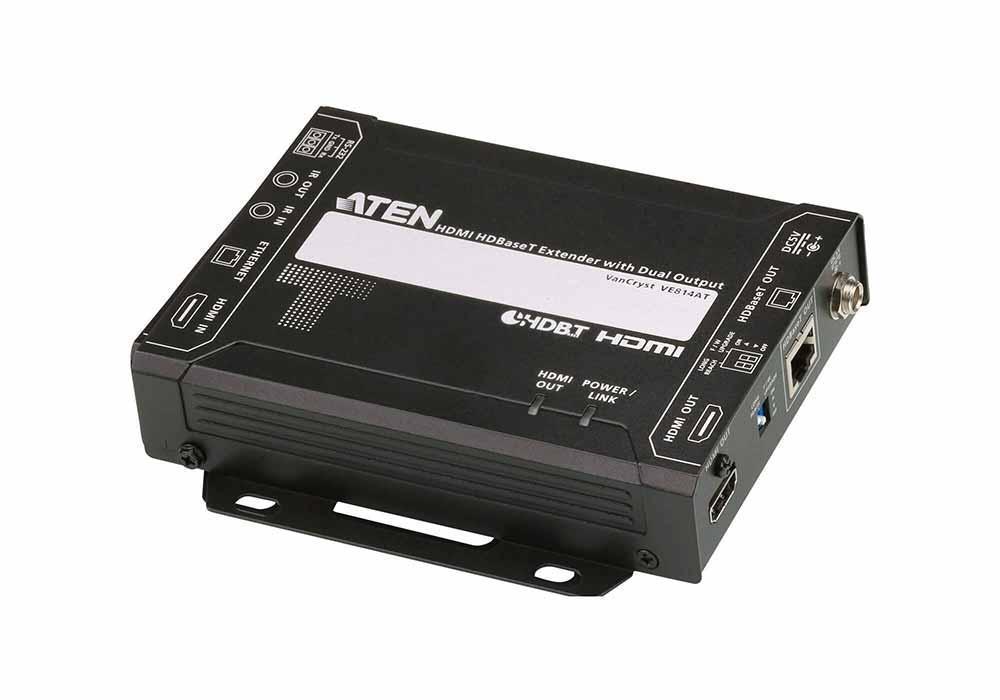

VE814A-AT-G – Видео Удлинитель ATEN VE814A, с HDBaseT, Dual Output состоит из передатчика и приемника:- VE814AT – 4K HDMI Transmitter, HDBaseT, Dual Output
- VE814AR – 4K HDMI Receiver, HDBaseT, Dual Output
HDMI-удлинитель VE814A с поддержкой HDBaseT компании ATEN с помощью одного кабеля Cat 5e/6/6a или кабеля ATEN 2L-2910 Cat 6, способен передавать HDMI-сигналы на расстояние до 100 метров.

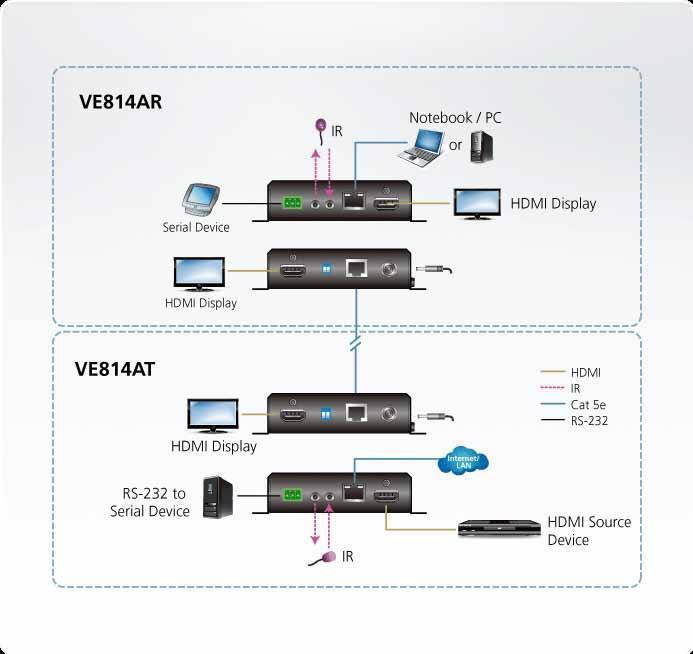

Благодаря сдвоенному синхронному выводу удлинитель VE814A может осуществлять передачу видеосигнала на два удаленно расположенных дисплея и на один, находящийся локально.
Являясь совместимым с HDCP 2.2, он обладает максимальной скоростью передачи данных (10,2 Гбит/с), поддерживает HDMI функции, включая 3D, Deep Color, а также передачу на расстояние до 100 метров изображения с разрешением до 4K.
HDMI-удлинитель VE814A поддерживает сквозную передачу ИК- и RS-232-сигналов, что дает возможность управлять с удаленного устройства (VE814AR) источником HDMI-сигнала, при этом предоставляя с локального устройства (VE814AT) доступ к HDMI-устройству отображения. Наличие режима работы Long Reach позволяет расширить до 150 метров расстояние передачи HDMI-сигнала с разрешением 1080p, используя один кабель Cat 5e/6.
Описание ATEN VE814A
- Расширяет до 100 метров расстояние передачи сигналов к двум удаленно расположенных дисплеям с помощью одного кабеля Cat 5e/6 или кабеля ATEN 2L-2910 Cat 6
- Поддержка функций HDMI (3D, Deep Color, 4K); совместимость с HDCP 2.2
- Превосходное качество изображения:
• с разрешением 4K до 100 метров
• с разрешением 1080p до 150 метров при использовании режима HDBaseT Long Reach - Расширяет с помощью сквозного Ethernet-порта коммуникационные возможности Ethernet-соединений
- Поддержка двух ИК-каналов для одновременной передачи ИК-сигналов в диапазоне от 30 кГц до 56 кГц
- Поддержка технологии EDID компании ATEN – при подключении с обеих сторон передатчика и приемника, для осуществления высококачественного вывода будут использоваться данные EDID от дисплея, подключенного к VE814AT
- Наличие канала RS-232 – возможность соединения с последовательно подключаемыми устройствами, такими как терминалы, сенсорные экраны и сканеры штрих-кода
- Поддержка широкоформатных мониторов
- Встроенная защита от электростатического разряда 8 кВ / 15 кВ
- Работа в режиме Plug and play
- Возможность монтажа в стойку
Спецификация VE814A-AT-G

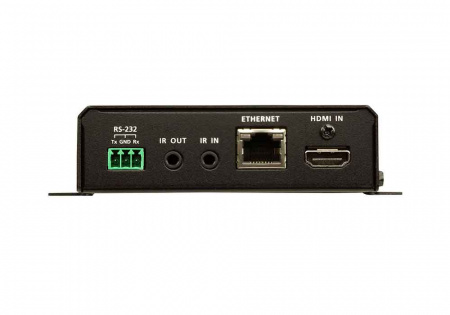

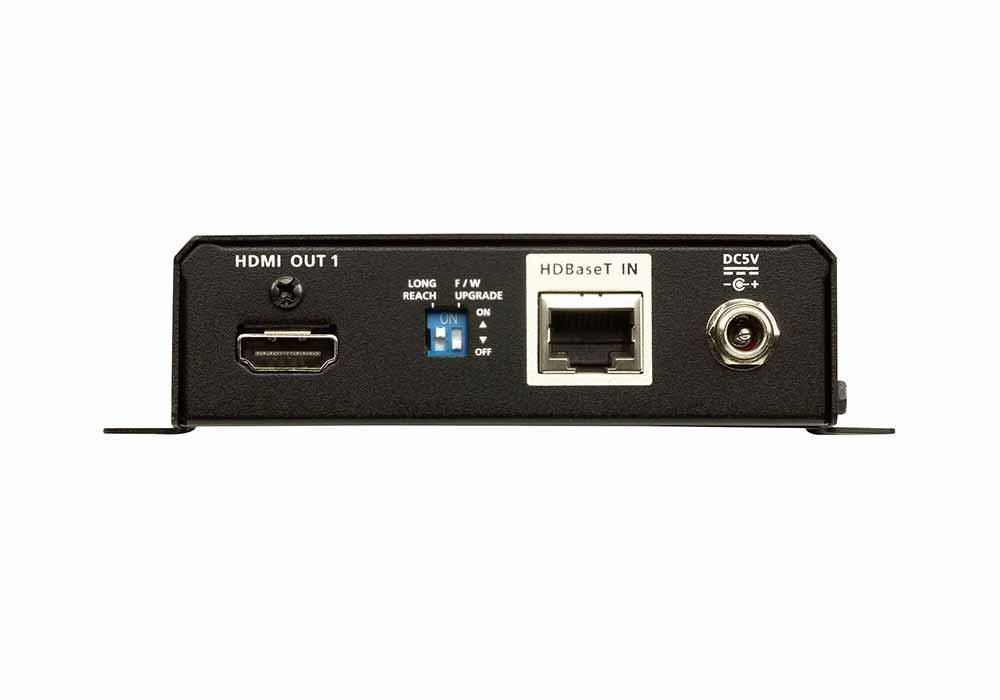

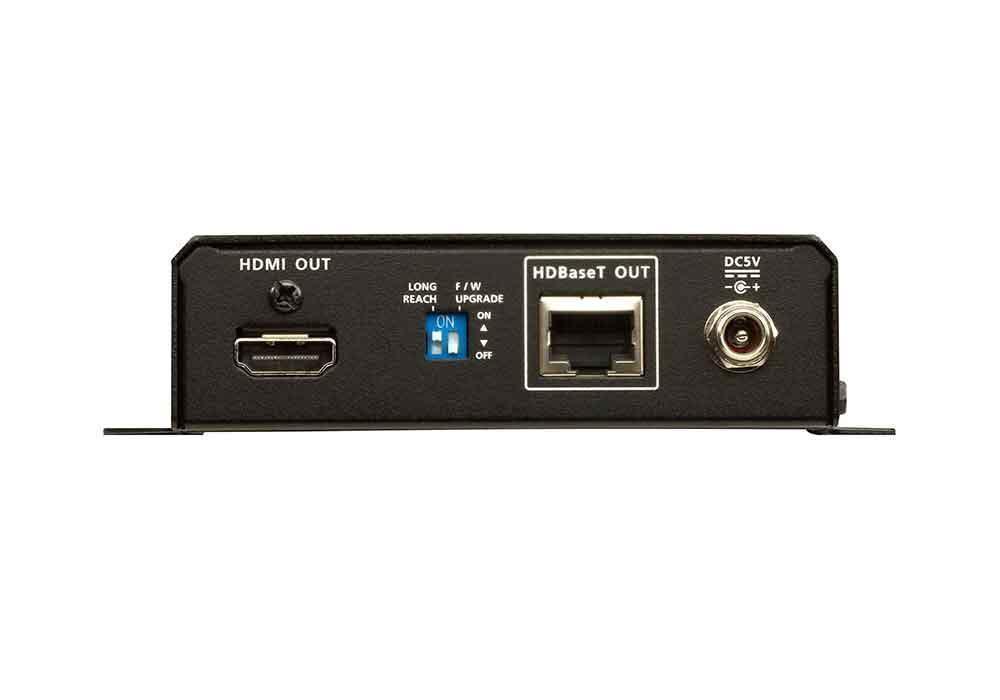

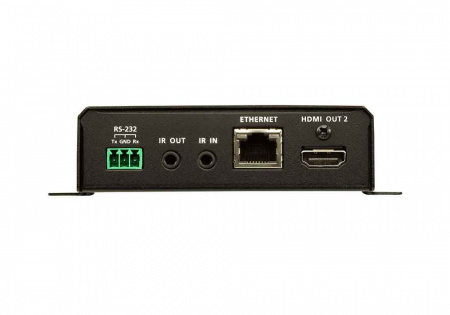

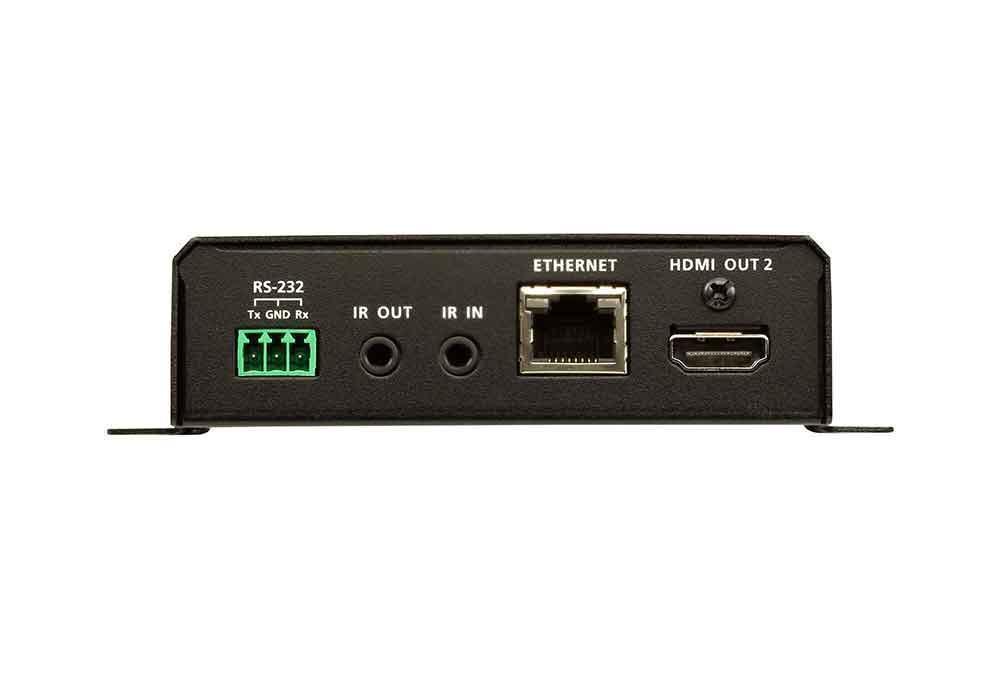

| Function | VE814AR | VE814AT |
| Видеовход | ||
| Интерфейсы | Нет | 1 x гнездо HDMI тип А (черного цвета) |
| Импеданс | Нет | 100 Ώ |
| Макс. расстояние | Нет | 1.8 м |
| Видеовыход | ||
| Интерфейсы | 2 x гнезда HDMI тип А (черного цвета) | 1 x гнездо HDMI тип А (черного цвета) |
| Импеданс | 100 Ώ | 100 Ώ |
| Видео | ||
| Макс. скорость передачи данных | 10.2 Гбит/с (3.4 Гбит/с на каждую полосу) | 10.2 Гбит/с (3.4 Гбит/с на каждую полосу) |
| Макс. частота пикселизации | 340 MГц | 340 MГц |
| Соответствие |
HDMI (3D, Deep Color, 4K) Совместимость с HDCP Consumer Electronics Control (CEC) |
HDMI (3D, Deep Color, 4K) Совместимость с HDCP Consumer Electronics Control (CEC) |
| Макс. разрешение/ Расстояние |
до 4K при 70 м (Cat 5e/6) / 100 м (Cat 6a/ATEN 2L-2910 Cat6); 1080p при 100 м (Cat 5e/6/6a) *Поддержка 4K: 4096 x 2160 / 3840 x 2160 при 60 Гц (4:2:0); 4096 x 2160 / 3840 x 2160 при 30 Гц (4:4:4) |
до 4K при 70 м (Cat 5e/6) / 100 м (Cat 6a/ATEN 2L-2910 Cat6); 1080p при 100 м (Cat 5e/6/6a) *Поддержка 4K: 4096 x 2160 / 3840 x 2160 при 60 Гц (4:2:0); 4096 x 2160 / 3840 x 2160 при 30 Гц (4:4:4) |
| Аудио | ||
| Вход | Нет | 1 x гнездо HDMI тип А (черного цвета) |
| Выход | 2 x гнезда HDMI тип А (черного цвета) | 1 x гнездо HDMI тип А (черного цвета) |
| Разъемы | ||
| От устройства к устройству | 1 x гнездо RJ-45 | 1 x гнездо RJ-45 |
| Питание | 1 x разъем для подключения питания постоянного тока (черного цвета) с фиксацией | 1 x разъем для подключения питания постоянного тока (черного цвета) с фиксацией |
| Управление | ||
| RS-232 |
Разъем: 1 x 3-полюсная клеммная колодка Скорость (бит/с): 19200, Биты данных: 8, Стоповые биты: 1, без контроля четности и потока |
Разъем: 1 x 3-полюсная клеммная колодка Скорость (бит/с): 19200, Биты данных: 8, Стоповые биты: 1, без контроля четности и потока |
| ИК | 2 x миниатюрных гнезда стерео (черного цвета) | 2 x миниатюрных гнезда стерео (черного цвета) |
| Ethernet | 1 x гнездо RJ-45 | 1 x гнездо RJ-45 |
| Переключатели | ||
| Включение поддержки режима Long Reach | 1 x переключатель - ON/OFF (Вкл/Выкл) | 1 x переключатель - ON/OFF (Вкл/Выкл) |
| Обновление микропрограммы | 1 x переключатель - ON/OFF (Вкл/Выкл) | 1 x переключатель - ON/OFF (Вкл/Выкл) |
| Энергопотребление | DC5V:7.87W:37 | DC5V:7.87W:37 |
| Температура и влажность | ||
| Рабочая температура | 0 - 40°C | 0 - 40°C |
| Температура хранения | -20 - 60°C | -20 - 60°C |
| Влажность | 0 - 80% относительная влажность без образования конденсата | 0 - 80% относительная влажность без образования конденсата |
| Физические свойства | ||
| Корпус | Металлический | Металлический |
| Масса | 0.47 кг. | 0.45 кг. |
| Размеры (Д х Ш х В) с кронштейнами | 14.02 x 12.30 x 3.00 см. | 14.02 x 12.30 x 3.00 см. |
| Размеры (Д х Ш х В) без кронштейнов | 13.60 x 10.10 x 2.90 см. | 13.60 x 10.10 x 2.90 см. |
Комплектация 1x HDMI-передатчик VE814AT
1x HDMI-приемник VE814AR
1x кабель ИК-передатчика
1x кабель ИК-приемника
2x клеммных разъема RS-232
2x адаптера питания
1x руководство пользователя
Документы
Описание и спецификации
945,7 кб
Руководство пользователя
721,6 кб
Чертеж в формате CAD 1
78,6 кб
Чертеж в формате CAD 2
77,9 кб
Режим Long Reach
Да
Поддержка HDCP
HDCP 2.2
Дополнительные функции
HDBaseT, Активный удлинитель
Макс. расстояние
100 метров
Макс. разрешение
4096 x 2160
Звук
HDMI
Количество входов
1
Количество выходов
2
Управление
RS-232, ИК, Ethernet
Управление EDID
Да
Технология CEC (Consumer Electronic Control)
Да
Входной интерфейс
HDMI
Выходной интерфейс
HDMI
Макс. скорость передачи данных
10.2 Гбит / с
Макс. частота пикселизации
340 МГц
От устройства до устройства
Один кабель Cat 5e, ATEN 2L-2910 Cat 6, Один кабель Cat 6, Одиночный Cat 6a
Используемый кабель
CAT5E, CAT6, CAT6A
Тип устройства
Комплект (R + T)
Вес в упаковке, кг.
1.392
Длина упаковки, мм.
283
Ширина упаковки, мм.
100
Высота упаковки, мм.
173
