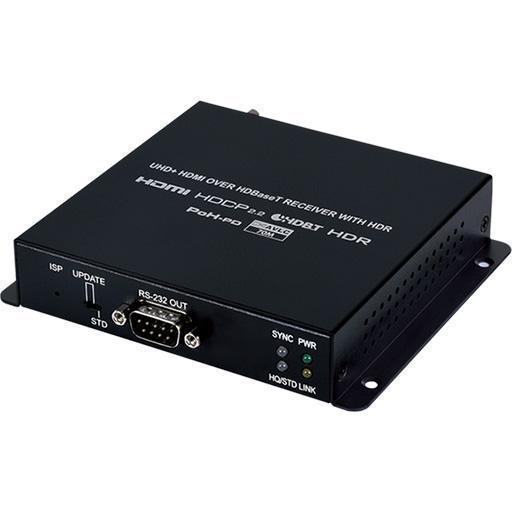

HDMI приемник Cypress CH-1527RXPLV

Приемник сигналов HDMI 4K/60 (до 4:4:4, 8 бит) с HDCP 1.4 (2.2) с 3D, CEC, HDR и AVLC, двунаправленный ИК (2х miniJack 3,5 мм) и RS-232 (D-Sub-9) из витой пары CAT5e с PoH (Power over HDBaseT) 48 В, без блока питания, расстояние до 60 м. Передатчик: CH-1527TXPLV.

CH-1527RXPLV – приемник сигналов HDMI разрешением до 4K/60 (YUV до 4:4:4, 8 бит) с 3D, двунаправленных сигналов ИК и RS-232 из кабеля витой пары. Принимает сигналы перечисленных интерфейсов из одной витой пары CAT5e/6/7 от передатчика, выводит на соответствующие выходы (HDMI, RS-232 и ИК). Дистанция приема — до 70 м. Функция AVLC позволяет вручную выбирать между двумя режимами передачи сигнала: максимально высокое качество изображения (полная полоса пропускания) и стандартный (меньшая полоса пропускания). Последний используется при подключении более протяженных кабельных трассах к источникам 4K. Питание по кабелю витой пары от передатчика (PoH, Power over HDBaseT). Совместимый передатчик: CH-1527TXPLV.

Основные особенности

• Поддержка HDMI с HDR; DVI 1.0; 3D и разрешения 4K, 60 Гц
• Совместимость с HDCP 2.2 и 1.x
• Поддержка входных разрешений до 4K UHD (18 Гбит/с, 4K, 50/60 Гц, 4:4:4, 8 бит)
• Поддержка выходных разрешений до 4K, 50/60 Гц (4:4:4, 8 бит)
• Поддержка Deep Color с глубиной цвета до 12 бит для входных и выходных сигналов
• Сквозная передача HDR (High Dynamic Range) при глубине цвета 10 и 12 бит
• Сквозная передача CEC
• Одновременная передача данных, видео-, и аудиосигнала по одному кабелю витой пары CAT5e/6/7 на расстояние до 70 м для разрешения 1080p и на до 35 м для разрешения 4К
• Конвергенция HDBaseT: передача HD-видео и аудио, 100Base-T Ethernet, питания 48 В по HDBaseT и сигналов управления (двунаправленный ИК, RS-232)
• Встроенная функция AVLC (адаптивная компрессия видеосигнала без потери качества) активируется, когда требования к полосе пропускания сигнала от источника превосходят 10,2 Гбит/с (340 МГц) — это позволяет использовать источники с полосой до 18 Гбит/с (600 МГц) без потери качества видео
• Функция AVLC позволяет вручную выбирать между режимами: «максимально высокое качество изображения» (полная полоса пропускания) и «стандартный» (меньшая полоса пропускания). Последний используется при подключении более протяженных кабельных трасс к источникам 4K
• Питание стандарта IEEE 802.3at 48 В PoH по кабелю витой пары от передатчика (PsE) для совместимых приемников (PD)



Сфера применения

• Домашние AV-системы
• Лекционные залы
• Шоурумы
• Залы совещаний
• Учебные классы

Технические характеристики

Входы	1 – витая пара HDBaseT, разъем RJ45 (розетка) 1 – ИК, разъем miniJack 3,5 мм (розетка)
Выходы	1 – HDMI, тип A (розетка) 1 – ИК, разъем miniJack 3,5 мм (розетка)
Порты	1 – RS-232, разъем D-Sub DE9 (вилка)
Полоса пропускания HDMI	600 МГц, 18 Гбит/с
Полоса пропускания HDBaseT	340 МГц, 10.2 Гбит/с
Максимальное разрешение	4K, 50/60 Гц (4:4:4, 8 бит)
Спецификация HDCP	2.2 и 1.x
Удлинение по витой паре	до 70 м — 1080p (12 бит), ≤5,3 Гбит/с и 225 МГц до 35 м — 4K, 24/25/30 и 50/60 (4:2:0, 8 бит) с AVLC, ≥5,3 Гбит/с и 225 МГц
Кабель для организации линии передачи	витая пара Cat.5e/6/7
Скорость передачи по RS-232	до 115200 бит/с
Несущая частота ИК-сигналов	30–50 кГц (30–60 кГц в идеальных условиях)
Защита от электростатических разрядов	±8 кВ (воздушный разряд) ±4 кВ (контактный разряд)
Диапазон рабочих температур	0…+40 °C
Диапазон температур хранения	-20…+60 °C
Относительная влажность воздуха	20…90 % (без конденсации)
Материал корпуса	металл
Цвет корпуса	черный
Питание	питание по витой паре HDBaseT от передатчика
Энергопотребление	9,8 Вт
Габаритные размеры (ШxГxВ)	128 х 117 х 25 мм
Масса	0,39 кг

В комплекте

• Передатчик сигналов CH-1527RXPLV — 1 шт.
• Кабель с ИК-приемником — 1 шт.
• Руководство пользователя
