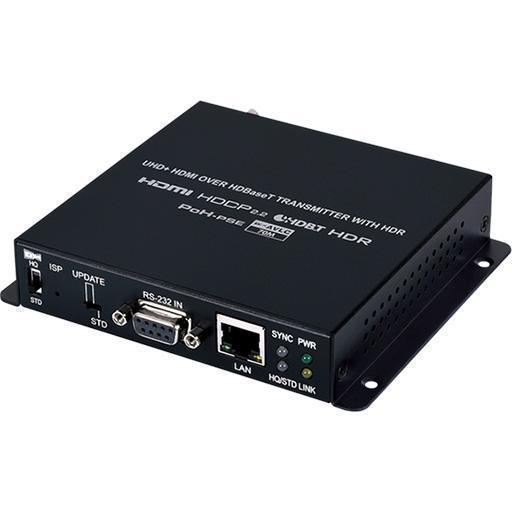

HDMI передатчик Cypress CH-1527TXV

Передатчик сигналов HDMI 4K/60 (до 4:4:4, 8 бит) с HDCP 1.4 (2.2) с 3D, CEC, HDR и AVLC, двунаправленный ИК (2х miniJack 3,5 мм) и RS-232 (D-Sub-9) в витую пару CAT5e с PoH (Power over HDBaseT) 48 В, расстояние до 100 м. Приемник: CH-1527RXV.

CH-1527TXV – передатчик сигналов HDMI разрешением до 4K/60 (YUV до 4:4:4, 8 бит) с 3D, двунаправленных сигналов ИК и RS-232 по кабелю витой пары. Получает сигналы перечисленных интерфейсов, преобразует их в формат для передачи по витой паре CAT5e/6/7 и передает совместимому приемнику. Расстояние передачи — до 100 м. Функция AVLC позволяет вручную выбирать между двумя режимами передачи сигнала: максимально высокое качество изображения (полная полоса пропускания) и стандартный (меньшая полоса пропускания). Последний используется при подключении более протяженных кабельных трасс к источникам 4K. Обеспечивает подачу питания 48 В приемнику по кабелю витой пары (PoH, Power over HDBaseT). Совместимый приемник: CH-1527RXV.

Основные особенности

• Поддержка HDMI с HDR; DVI 1.0; 3D и разрешения 4K, 60 Гц
• Совместимость с HDCP 2.2 и 1.x
• Поддержка входных разрешений до 4K UHD (18 Гбит/с, 4K, 50/60 Гц, 4:4:4, 8 бит)
• Поддержка выходных разрешений до 4K, 50/60 Гц (4:4:4, 8 бит)
• Поддержка Deep Color с глубиной цвета до 12 бит для входных и выходных сигналов
• Сквозная передача HDR (High Dynamic Range) при глубине цвета 10 и 12 бит
• Сквозная передача CEC
• Одновременная передача данных, видео-, и аудиосигнала по одному кабелю витой пары CAT5e/6/7 на расстояние до 100 м для разрешения 1080p и до 70 м для разрешения 4К
• Конвергенция HDBaseT: HD-видео и аудио, 100Base-T Ethernet, питание 48 В и сигналы управления (двунаправленный ИК, RS-232)
• Встроенная функция AVLC (Адаптивная компрессия видеосигнала без потери качества) активируется, когда требования к полосе пропускания источника превосходят 10,2 Гбит/с (340 МГц), позволяя использовать источники с полосой до 18 Гбит/с (600 МГц) без потери качества видео
• Функция AVLC позволяет вручную выбирать между режимами: «максимально высокое качество изображения» (полная полоса пропускания) и «стандартный» (меньшая полоса пропускания). Последний используется при подключении более протяженных кабельных трасс к источникам 4K
• Питание стандарта IEEE 802.3at 48 В PoH по кабелю витой пары от передатчика (PsE) для совместимых приемников (PD)

Сфера применения

• Домашние AV-системы
• Демонстрация и управление видеосигналом в лекционных залах
• Демонстрация и управление видеосигналом в шоурумах
• Проведение презентаций и управление видеосигналом в залах совещаний
• Демонстрация и управление видеосигналом в учебных классах

Технические характеристики

В комплекте

• Передатчик сигналов CH-1527TXV — 1 шт.
• Блок питания 48 В, 0.83 А — 1 шт.
• Шнур питания — 1 шт.
• Кабель с ИК-излучателем — 1 шт.
• Руководство пользователя
