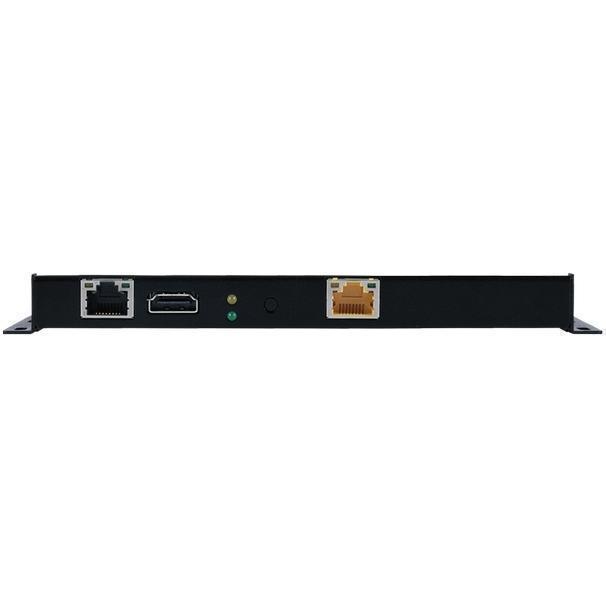

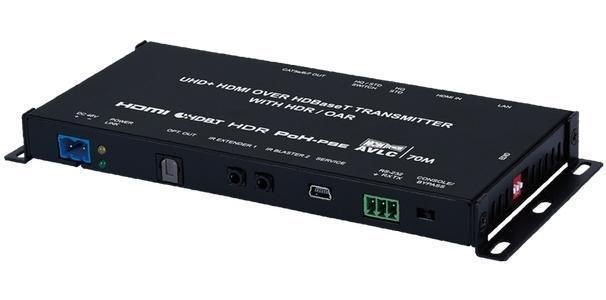

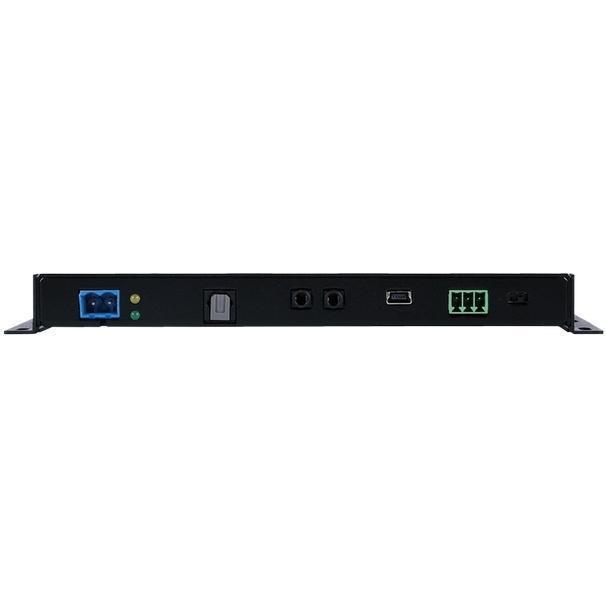

HDMI передатчик Cypress CH-1529TXV

Передатчик сигналов HDMI 2.0 4K2K (YUV 4:2:0 – 4Kх2K/60, 3D) с HDCP 1.4, 2.2, EDID, AVLC и CEC, Ethernet (RJ45), двунаправленного ИК (2х miniJack 3,5 мм) и RS-232 (терм. блок) в витую пару CAT5e с PoH (Power over HDBaseT) 48 В к приемнику, HDBaseT. Выход S/PDIF (TOSLINK). Расстояние передачи 1080p – 100 м (4K2K – 70 м). Полоса пропускания 600 МГц, управление по RS-232.

CH-1529TXV – передатчик сигналов HDMI 2.0 4K2K/60 (YUV 4:2:0) с HDCP 2.2/1.4, EDID, технологией сжатия AVLC и CEC, Ethernet, двунаправленного ИК и RS-232 (терм. блок) по витой паре HDBaseT. Поддерживает технологию обратного аудиоканала с выводом через TOSLINK, возможно эмбеддирование в HDMI внешнего аудио. Поддерживает сигналы 1080p с 3D и Deep Color до 12 бит. Расстояние передачи сигнала 1080p – 100 м (4K2K – 70 м) по витой паре категории 5e/6/7. Передача питания PoH (Power over HDBaseT) 48 В к приемнику. Полоса пропускания 600 МГц. Управление устройством осуществляется по RS-232.

• Поддержка HDMI с HDR, 3D и разрешением до 4K, 60 Гц
• Совместимость с DVI 1.0 (при использовании опционального переходника)
• Совместимость с HDCP 1.x и 2.2
• Поддержка входных и выходных разрешений до 4K, 60 Гц (4:4:4; 8 бит) с требованиям к пропускной способности до 18 Гбит/с
• Deep Color до 12 бит для входных и выходных сигналов
• Поддержка 10 и 12-битного HDR (High Dynamic Range)
• Сквозная передача CEC
• Одновременная передача несжатых сигналов видео, аудио и управления по одному кабелю витой пары Cat.5e/6/7 на расстояние до 100 м для разрешения 1080p, до 70 м — для 4K
• Конвергенция HDBaseT: HD-видео и аудио, 100BaseT Ethernet, питание 48 В PoH (PsE) и сигналы управления (двунаправленный ИК, RS-232)
• Сжатие AVLC (Adaptive Visually Lossless Compression) активируется для передачи по HDBaseT сигналов с полосой свыше 10,2 Гбит/с (340 МГц). Это позволяет транслировать по витой паре сигналы с источников до 18 Гбит/с (600 МГц) без визуальной потери качества
• Режимы AVLC, которые переключаются вручную: «максимально высокое качество изображения» (полная полоса пропускания) и «стандартный» (меньшая полоса пропускания). Последний используется при подключении более протяженных кабельных трасс к источникам 4K
• Функция обратного аудиоканала (OAR, Optical Audio Return) для передачи аудиосигнала с совместимого приемника на это устройство
• Улучшенная система управления EDID-данными: 6 предустановленных и 9 пользовательских блоков EDID, а также режим сквозной передачи EDID-данных
• Поддерживает загрузку пользовательских EDID-данных по USB при использовании установленного на ПК программного обеспечения
• Поддерживает режим работы DDC с пониженной скоростью (clock stretching) для совместимости с некоторыми проигрывателями Blu-ray
• Перетактирование сигналов TMDS и восстановление сигнала для сохранения его целостности
• Сверхтонкий корпус высотой всего 16 мм и компактные штатные крепления, простая установка в шкафу для оборудования и тесных пространствах
• Подает питание 48 PoH (PsE) на совместимый приемник (PD)
