Передатчик сигналов HDMI 4096x2160/60 (4:4:4), 3D c расширенным EDID, HDCP 1.4, 2.2 и CEC, аудио (Phoenix 3-pin), ИК (2х miniJack 3,5 мм) и RS-232 (Phoenix 3-pin) в витую пару CAT5e c PoH 48 В, Optical Audio Return (OAR) со стереоаудио (Phoenix 3-pin), расстояние передачи до 70 м. Полоса пропускания 600 МГц,
CH-1536TXPL – передатчик сигналов HDMI c HDCP 1.4 (2.2) с CEC, стереоаудио, инфракрасного управления и RS-232 в витую пару HDBaseT с передачей питания 48 В (технология PoH – Power over HDBaseT). Поддерживает разрешения входного сигнала до 4096x2160/60 (4:4:4), в устройстве есть управление EDID. Сигнал с входа стереоаудио может быть эмбеддирован в передаваемый сигнал HDMI. Возвратный аудиоканал подается как на Optical Audio Return (OAR) выход, так и выход аналогового звука. При отключенном HDMI-источнике устройство генерирует тестовый сигнал «цветные полосы». Расстояние передачи сигнала 1080p по одному кабелю витой пары CAT5e или 6 – до 70 м, сигнала 4K – до 35 м. Полоса пропускания устройства 600 МГц.
- Поддержка HDMI с HDR, 3D и разрешением до 4K, 60 Гц
- Совместимость с DVI 1.0 (при использовании опционального переходника)
- Совместимость с HDCP 1.x и 2.2
- Входные разрешения до 4K, 60 Гц (4:4:4) с требованиям к пропускной способности до 18 Гбит/с
- Выходные разрешения до 4K, 60 Гц (4:2:0)
- Deep Color с глубиной цвета до 12 бит для входных и выходных сигналов
- Сквозная передача CEC
- Одновременная передача несжатых сигналов видео, аудио и управления по одному кабелю витой пары Cat.5e/6/7 на расстояние до 70 м для разрешения 1080p, до 35 м — для разрешения 4K
- Конвергенция HDBaseT: HD-видео и аудио, питание 48 В (PsE) и сигналы управления (двунаправленный ИК, RS-232)
- Возможна генерация тестового сигнала «цветные полосы» в разрешении 720p, если источник HDMI отключен
- Автоматическое преобразование сигнала с понижением параметров для соответствия пропускной способности
HDBaseT:
- 4K, 50/60 Гц (4:4:4) → 4K, 50/60 Гц (YUV 4:2:0, 8 бит)
- 4K, 23/24/25/30 Гц (10 или 12 бит) → 4K, 23/24/25/30 Гц (8 бит)
- 4K, 50/60 Гц (YUV 4:2:0, 10 или 12 бит) → 4K, 50/60 Гц (YUV 4:2:0, 8 бит)
- Принимает сигнал обратного аудиоканала (OAR, Optical Audio Return) с совместимого приемника и подает на цифровой оптический и аналоговый стереовыход
- Эмбеддирование сигнала с входа аналогового стереоаудио в поток HDBaseT
- Улучшенная система управления EDID-данными: 6 предустановленных и 9 пользовательских блоков EDID, а также режим сквозной передачи EDID-данных
- Поддерживает загрузку пользовательских EDID-данных по USB при использовании установленного на ПК программного обеспечения
- Поддерживает режим работы DDC с пониженной скоростью (clock stretching) для совместимости с некоторыми проигрывателями Blu-ray
- Перетактирование сигналов TMDS и восстановление сигнала для сохранения его целостности
- Сверхтонкий корпус высотой всего 16 мм и компактные штатные крепления, простая установка в шкафу для оборудования и тесных пространствах
- Подает питание 48 PoH (PsE) на совместимый приемник (PD)
| Спецификации HDBaseT | 1.0 |

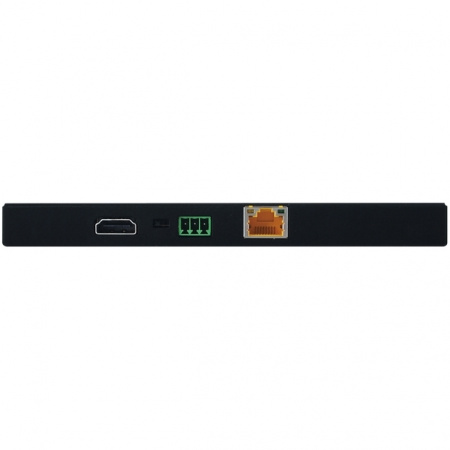

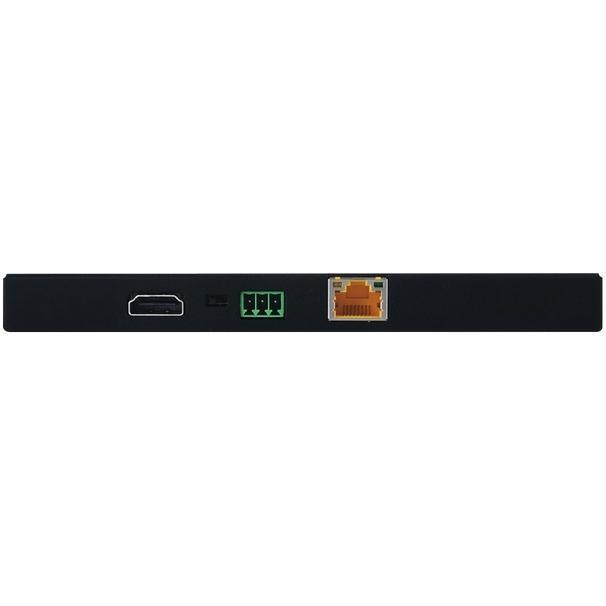

| Входы | 1 – HDMI, тип А (розетка) 1 – аудиостерео, клеммный блок 1 – ИК, разъем miniJack 3,5 мм (розетка) |
| Выходы | 1 – витая пара HDBaseT, разъем RJ45 (розетка) 1 – цифровое аудио S/PDIF, оптический интерфейс TOSLINK (розетка) 1 – аудиостерео, клеммный блок 1 – ИК, разъем miniJack 3,5 мм (розетка) |

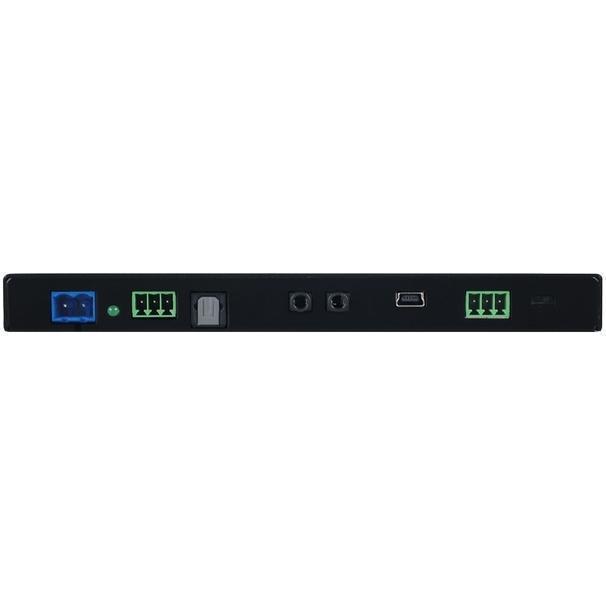

| Порты | 1 – RS-232, клеммный блок 1 – USB (сервисный), тип mini-B (розетка) |
| Полоса пропускания | 600 МГц для HDMI 340 МГц для HDBaseT |
| Пропускная способность | 18 Гбит/с для HDMI 10,2 Гбит/с для HDBaseT |
| Максимальное разрешение | 4K, 60 Гц |
| Поддерживаемые разрешения | HDMI: от 640x480 60 / 72 / 75 / 85 Гц до 4096x2160p (4:4:4) 60 Гц HDBaseT: от 640x480 60 / 72 / 75 / 85 Гц до 4096x2160p (4:2:0, 8 бит) 60 Гц |
| Спецификации HDCP | 1.x, 2.2 |
| Максимальная длина линии HDMI | 10 м — 1080p/60 (12 бит) 3 м — 4K/60 (4:4:4, 8 бит) |
| Удлинение по витой паре | до 70 м |
| Скорость передачи данных последовательного интерфейса | до 115200 бит/с |
| Несущая частота ИК-сигналов | 30–50 кГц (30–60 кГц в идеальных условиях) |
| Защита от электростатических разрядов | ±12 кВ (воздушный разряд), ±8 кВ (контактный разряд) |
| Материал корпуса | алюминий |
| Цвет корпуса | черный |
| Диапазон рабочих температур | 0…+40 °C |
| Диапазон температур хранения | −20…+60 °C |
| Относительная влажность воздуха | 20…90 % (без конденсации) |
| Power | 48 В, 0,83 А |
| Потребляемая мощность | 17,8 Вт |
| Size (WxDxH) | 163 x 79,2 x 16 мм |
| Weight | 0,184 кг |
|
Макс. расстояние
|
70 метров |
|
Макс. разрешение
|
4096 x 2160 |
|
Количество входов
|
1 |
|
Количество выходов
|
1 |
|
Входной интерфейс
|
HDMI, RS-232, ИК, Аудиостерео |
|
Выходной интерфейс
|
RJ-45, ИК |
|
Используемый кабель
|
Витая пара |
|
Тип устройства
|
Передатчик (T) |
