Приемник сигналов HDMI 4Kx2K/60 3D с HDCP, аналогового аудио (2хRCA), цифрового S/PDIF (2хRCA), USB 2.0 (2xA), Ethernet(RJ-45), ИК(2хmJack) и RS-232(Dsub-9) из витой пары CAT5e с PoE(48 В), HDBaseT 2, без блока питания, расстояние до 100м

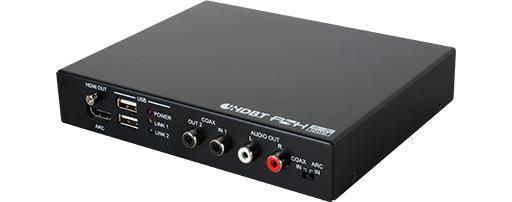

Приемник CH-1601RX сигналов HDMI разрешением до 4K2K/60 (YUV 4:2:0) с поддержкой 3D, аудио, USB 2.0, Ethernet, двунаправленного интерфейса RS-232 и инфракрасного управления из витой пары. Кроме того, имеет два порта USB 2.0 для подключения любых совместимых устройств, может выступать в качестве USB-концентратора. Длина линии передачи по одному кабелю витой пары до 100 м для кабелей CAT6/7, до 90 м при использовании кабеля CAT5e. Технология HDBaseT 2.0.Получает от передатчика сигналы всех перечисленных интерфейсов в формате, пригодном для передачи по витой паре, выполняет обратное преобразование и подает на соответствующие выходы. Оснащен входом и выходом для двунаправленной передачи цифрового аудио, а также выходом аналогового аудио для подключения дополнительных активных динамиков. Приемник (PD) получает питание PoH (Power over HDBaseT) по кабелю витой пары от совместимого передатчика (PSE), в этои случае внешний источник питания для него не требуется.
Характеристики CH-1601RX:
- Соответствует спецификации HDBaseT 2.0, поддерживает расстояние передачи до 100 м по кабелю витой пары CAT6 или 7, до 90 м по кабелю CAT5e
- Полная совместимость с HDMI 1.4, поддержка HDMI 2.0 (4K2K с частотой 60 Гц и цветовой субдискретизацией 4:2:0)
- Соответствует спецификациями HDMI (включая поддержку разрешений 4K2K и 3D-форматов), HDCP и DVI
- Поддержка HDBaseT 5Play™: передача видео и аудио высокой четкости, 100Base-T Ethernet, PoH (Power over HDBaseT) и сигналов управления (двунаправленный ИК/RS-232) по одному кабелю витой пары
- Сквозная передача многоканального аудио LPCM2/5.1/7.1CH, Dolby Digital 2 -5.1, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos и DTS-HD Master Audio
- Передача аудио с частотой дискретизации до 48 кГц по коаксиальному кабелю длиной до 2 м
- Встроенный двухпортовый хаб USB 2.0 для подключения любых совместимых устройств (клавиатура, мышь, принтер, сканер, flash-накопитель и т.п.)
- Порт Ethernet (100 Мбит/с), двунаправленная связь по LAN
- Поддержка обратного аудиоканала (ARC), вход и выход цифрового аудио для двунаправленной передачи (разъемы RCA), дополнительный выход аналогового стерео (2xRCA)
- Порт последовательного интерфейса RS-232 (скорость передачи данных – до 115200 бит/с)
- Получает питание 48 В PoH (Power over HDBaseT) от передатчика
- Совместимый передатчик: CH-1601TX
Спецификация Cypress CH-1601RX
| Входы | 1 – витая пара HDBaseT, разъем RJ45 (розетка) 1 – цифровое аудио S/PDIF, разъем RCA (розетка) 1 – внешний ИК-приемник, разъем mJack 3.5 мм (розетка) |
| Выходы | 1 – HDMI, тип А (розетка) 1 – цифровое аудио S/PDIF, разъем RCA (розетка) 1 – аналоговое стерео, разъемы RCA (розетка) 1 – внешний ИК-излучатель, разъем mJack 3.5 мм (розетка) |
| Порты | 1 – Ethernet, разъем RJ45 (розетка) 1 – RS-232, разъем D-sub D9 (вилка) 2 – USB (для периферийных устройств), тип A (розетка) |
| Полоса пропускания видео | 340 МГц / 10,2 Гбит/c |
| Длина кабеля HDMI | 1080p/12-битный цвет – 15 м, 4K2K – 5 м |
| Частота сигналов ИК | 30-50 кГц |
| Скорость передачи данных через RS-232 | до 115200 бит/с |
| Защита от электростатических разрядов | ±8 кВ (через воздух), ±4 кВ (при касании) |
| Материал корпуса | металл |
| Цвет | черный |
| Индикация | питание по HDBT, питание по USB, статус соединения USB-устройств (порты 1,2) |
| Диапазон рабочих температур | 0.+40 °C |
| Диапазон температур хранения | -20. +60 °C |
| Относительная влажность воздуха | от 20% до 90% без конденсации |
| Питание | 48 В, 0.83 А |
| Потребляемая мощность | 19 Вт |
| Габаритные размеры (ШxГxВ) | 165 x 141 x 33 мм (с учетом разъемов) |
| Масса | 0,618 кг |
Сфера применения
- Питание PoH 48 В от передатчика (PSE) приемнику (PD)
- Удлинение интерфейсов и удаленное управление в системах домашних кинотеатров, учебных классах и аудиториях, презентационных залах, переговорных и конференц-залах
