Артикул:
CHDBT-1H1CPL
Передатчик сигналов HDMI 3840x2160p/30, 4096x2160p/24 (YUV420 - 4096x2160p/60), 3D с HDCP и EDID, ИК(2хmJack) и RS-232(mJack) в витую пару CAT5e c PoE, HDBaseT, проходной выход HDMI, расстояние передачи до 60м
Подробности
В корзину
Рассчитать доставку
Характеристики
Макс. расстояние
—
60 метров
Макс. разрешение
—
4096 x 2160
Все характеристики
Мы работаем с юридическими лицами по безналичному расчету.
Официальный
поставщик
поставщик
Персональный
менеджер
менеджер
Быстрая
доставка
доставка
Цена с
НДС 20%
НДС 20%
Передатчик сигналов HDMI 3840x2160p/30, 4096x2160p/24 (YUV420 - 4096x2160p/60), 3D с HDCP и EDID, ИК(2хmJack) и RS-232(mJack) в витую пару CAT5e c PoE, HDBaseT, проходной выход HDMI, расстояние передачи до 60м

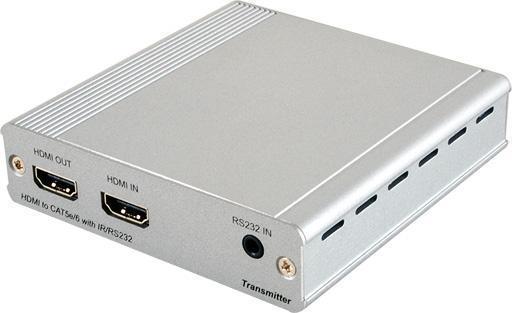

Передатчик CHDBT-1H1CPL сигналов HDMI разрешением до 4K2K/60 (YUV 4:2:0) преобразует сигналы интерфейсов HDMI, ИК и RS-232 в пригодные для передачи по кабелю витой пары CAT5e/6/7 (один выход), а также выводит AV-сигнал на проходной выход HDMI. Поддерживаются разрешения до 1080p Full HD и 4K2K, 3D-контент и многоканальный цифровой звук. Позволяет увеличить расстояние передачи до 60 м. Технология HDBaseT. Проходной выход HDMI может быть использован для подключения локального дисплея или каскадирования аналогичных передатчиков. Совместимые приемники получают питание от передатчика по кабелю витой пары PoC (Power over Cable).
Характеристики CHDBT-1H1CPL:
- Поддержка HDMI (включая 3D-контент и форматы 4K2K), HDCP и DVI
- Синхронизированные выходы HDMI и в витую пару HDBaseT
- Скорость передачи данных – от 250 Мбит/с до 3 Гбит/с
- Поддерживает широкий спектр разрешений компьютерной графики от VGA до WUXGA и HDTV до 4K2K (3840x2160 при 24/25/30 Гц, 50/60 Гц – YUV 4:2:0 и 4096x2160 при 24 Гц, 50/60 Гц – YUV 4:2:0)
- Сквозная передача аудио с частотой дискретизации 32-192 кГц в форматах LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus и DTS-HD
- Расстояние передачи по кабелю витой пары CAT5e/6/7 – до 60 м
- Сервисный порт USB
- Поддержка PoC (Power over Cable) для совместимых приемников
- Двунаправленная передача команд управления инфракрасного интерфейса
- Возможность отображения 3D-сигнала зависит от настроек EDID дисплея
Спецификация Cypress CHDBT-1H1CPL
| Входы | 1 – HDMI, тип А (розетка) 1 – внешний ИК-приемник, разъем mJack 3,5 мм (розетка) |
| Выходы | 1 – витая пара HDBaseT, разъем RJ45 (розетка) 1 – проходной HDMI, тип А (розетка) 1 – внешний ИК-излучатель, разъем mJack 3,5 мм (розетка) |
| Порты | 1 – RS-232, разъем mJack 3,5 мм (розетка) 1 – USB (сервисный), тип mini-B (розетка) |
| Полоса пропускания видеосигнала | 340 МГц / 10,2 Гбит/с |
| Поддерживаемые разрешения | до 4K2K (3840x2160, 24/25/30 Гц, 50/60 Гц – YUV 4:2:0; 4096x2160, 24 Гц, 50/60 Гц – YUV 4:2:0) |
| Длина кабеля HDMI | на вход: до 10 м при разрешении 1080p / 8-, 12-разрядный цвет |
| Расстояние передачи по виотой паре | до 60 м |
| Диапазон частот ИК-сигналов | 30-50 кГц |
| Защита от электростатических разрядов | ±8 кВ (через воздух), ±4 кВ (при касании) |
| Индикация | питание, наличие соединения по витой паре |
| Диапазон рабочих температур | 0. +40 °С |
| Диапазон температур хранения | -20. +60 °С |
| Относительная влажность | от 20% до 90% без конденсации |
| Питание | 24 В, 1.25 А |
| Потребляемая мощность | 7 Вт |
| Габаритные размеры (ШxГxВ) | 102 x 110 x 25 мм (c учетом разъемов) |
| Масса | 0,252 кг |
В комплекте
- Передатчик CHDBT-1H1CPL
- Внешний ИК-приемник – 1 шт.
- Внешний ИК-излучатель – 1 шт.
- Переходник mJack 3,5 мм – D-sub D9 – 1 шт.
- Блок питания (24 В) – 1 шт.
- Руководство пользователя
Сферы применения
- Домашние развлекательные системы
- Аудитории, учебные классы
- Демонстрационные стенды и презентационные залы
- Конференц-залы и переговорные
|
Макс. расстояние
|
60 метров |
|
Макс. разрешение
|
4096 x 2160 |
|
Количество входов
|
1 |
|
Количество выходов
|
1 |
|
Входной интерфейс
|
HDMI, ИК |
|
Выходной интерфейс
|
HDMI, RJ-45, ИК |
|
Используемый кабель
|
CAT5E, CAT6, CAT6A, CAT7 |
|
Тип устройства
|
Передатчик (T) |
