Передатчик 1:7 сигналов HDMI 3840x2160p/30, 4096x2160p/24 (YUV420 - 4096x2160p/60), 3D с HDCP и EDID, ИК(2хmJack) в витую пару CAT5e c PoE, HDBaseT, проходной выход HDMI, расстояние передачи до 60м

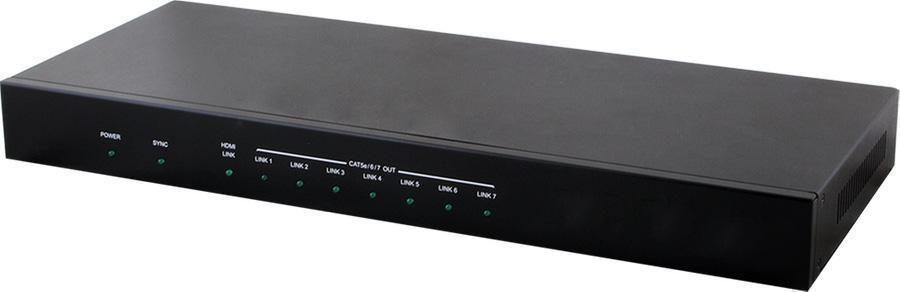

CHDBT-1H7CPL – 7-канальный передатчик сигналов HDMI разрешением до 4K2K/60 (YUV 4:2:0) преобразует сигналы интерфейсов HDMI и ИК в пригодные для передачи по кабелю витой пары CAT5e/6/7 (7 выходов), а также выводит AV-сигнал на проходной выход HDMI. Поддерживает разрешения до 1080p Full HD и 4K2K, 3D-контент и многоканальный цифровой звук. Расстояние передачи по витой паре – до 60 м. Технология HDBaseT. Поддерживается подача питания по кабелю витой пары PoC (Power over Cable).
Особенности Cypress CHDBT-1H7CPL
- Поддержка HDMI (включая 3D-контент и форматы 4K2K), HDCP и DVI
- Сигнал подается одновременно на выход HDMI и 7 выходов витой пары HDBaseT
- Скорость передачи данных – от 250 Мбит/с до 3 Гбит/с
- Поддерживает широкий спектр разрешений компьютерной графики от VGA до WUXGA и HDTV до 4K2K (3840x2160 при 24/25/30 Гц, 50/60 Гц – YUV 4:2:0 и 4096x2160 при 24 Гц, 50/60 Гц – YUV 4:2:0)
- Сквозная передача аудио с частотой дискретизации 32-192 кГц в форматах LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus и DTS-HD
- Расстояние передачи по кабелю витой пары CAT5e/6/7 – до 60 м
- Выбор источника блока EDID: в стандартном режиме используются заводские предустановки, в режиме TV используются EDID-данные дисплея
- Поддержка PoC (Power over Cable) для совместимых приемников
- Двунаправленная передача команд управления инфракрасного интерфейса
- Сервисный порт USB
- Возможность отображения 3D-сигнала зависит от настроек EDID дисплея
Технические характеристики Cypress CHDBT-1H7CPL
Входы | 1 – HDMI, тип А (розетка) 1 – внешний ИК-приемник, разъем mJack 3,5 мм (розетка) |
Выходы | 1 – проходной HDMI, тип А (розетка) 3 – витая пара HDBaseT, разъем RJ45 (розетка) 1 – внешний ИК-излучатель, разъем mJack 3,5 мм (розетка) |
Порты | 1 – USB (сервисный), тип mini-B (розетка) |
Полоса пропускания видеосигнала | 340 МГц / 10,2 Гбит/с |
Поддерживаемые разрешения | до 4K2K (3840x2160, 24/25/30 Гц, 50/60 Гц – YUV 4:2:0; 4096x2160, 24 Гц, 50/60 Гц – YUV 4:2:0) |
Длина кабеля HDMI | на вход/выход: до 10 м при разрешении 1080p / 8-, 12-разрядный цвет |
Расстояние передачи по виотой паре | до 60 м |
Диапазон частот ИК-сигналов | 30-50 кГц |
Защита от электростатических разрядов | ±8 кВ (через воздух), ±4 кВ (при касании) |
Материал корпуса | алюминий |
Цвет | черный |
Индикация | питание, связь на входе витой пары, на проходном выходе HDMI, на выходах витой пары (1-7) |
Диапазон рабочих температур | 0. +40 °С |
Диапазон температур хранения | -20. +60 °С |
Относительная влажность | от 20% до 90% без конденсации |
Питание | 24 В, 2.7 А |
Потребляемая мощность | 62,7 Вт |
Габаритные размеры (ШxГxВ) | 145 x 179 x 49 мм (c учетом разъемов) |
Масса | 2,126 кг |
Технические характеристики являются предварительными и могут быть изменены производителем без дополнительного уведомления.
В комплекте
- Передатчик CHDBT-1H7CPL
- Внешний ИК-приемник – 1 шт.
- Внешний ИК-излучатель – 1 шт.
- Блок питания (24 В) – 1 шт.
- Шнур питания – 1 шт.
- Руководство пользователя
Сферы применения
- Домашние развлекательные системы
- Аудитории, учебные классы
- Демонстрационные стенды и презентационные залы
- Конференц-залы и переговорные
Макс. расстояние
60 метров
Макс. разрешение
4096 x 2160
Количество входов
1
Количество выходов
7
Входной интерфейс
HDMI, ИК
Выходной интерфейс
HDMI, RJ-45, ИК
Используемый кабель
CAT5E, CAT6, CAT6A, CAT7
Тип устройства
Передатчик (T)
