Артикул:
EXT-HDRS2IR-4K2K-1FO
Официальный
поставщик
поставщик
Персональный
менеджер
менеджер
Быстрая
доставка
доставка
Цена с
НДС 20%
НДС 20%
Комплект устройств для передачи сигналов HDMI 1080p (4Kх2K/30, 3D) с HDCP и EDID, RS-232 (Dsub-9), двунаправленного ИК(2хmJack) по многомодовому кабелю (SC), расстояние при 4Kx2K до 1000м(OM3e/OM4, 150м-OM3, 50м-OM1), при 1080p - до 2000м, настенные

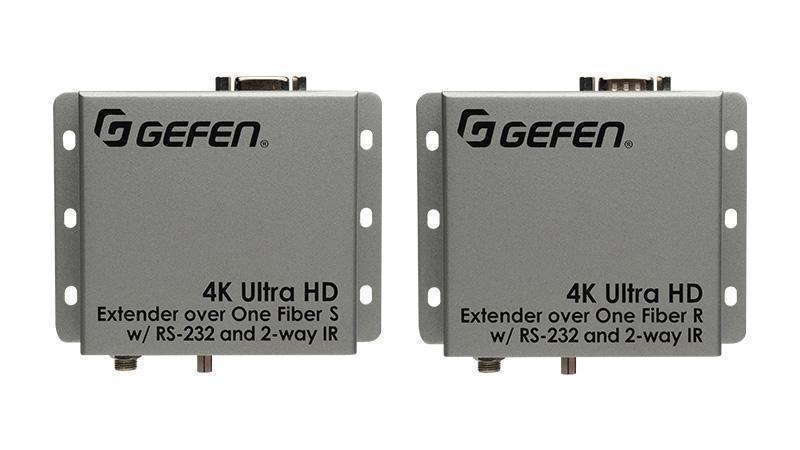

Комплект HDMI-удлинителей Gefen EXT-HDRS2IR-4K2K-1F – устройства для передачи сигналов HDMI разрешением до 4Kх2K (30 Гц), сигналов управления RS-232 и двунаправленного ИК по одному многомодовому оптоволоконному кабелю с разъемами SC. Включает передатчик и приемник, которые обеспечивают передачу HDCP-защищенных сигналов HDMI разрешением до 4K Ultra HD (3840x2160 при 30 Гц) на расстояние до 1000 метров при использовании оптоволокна класса OM3e/OM4 (для кабелей OM3 указанное значение снижается до 150 м, для OM1 – до 50 м). При разрешении 1080p максимальная дистанция передачи увеличивается до 2000 метров. Поддерживается передача сигналов с 3D, Deep Color, встроенным многоканальным аудио до 7.1. При первом включении передатчика блок EDID (Extended Display Identification Data) автоматически записывается в память устройства, после чего, в дальнейшем, источник имеет постоянный доступ к сохраненным данным. Эта функция позволяет мгновенно вывести корректное изображение при включении дисплея, а также при совместной работе с коммутаторами.Основные преимущества передачи сигнала по оптоволоконной линии перед аналогичными системами удлинения на основе медных проводников заключаются в том, что оптический кабель обеспечивает полную гальваническую развязку и превосходную устойчивость к электромагнитным помехам. Дополнительную защиту сигнала от влияния помех обеспечивают металлические корпуса приемника и передатчика. Приборы предназначены для настенного монтажа, каждому из них требуется отдельный источник питания (в комплекте). Для удобства инсталляции и надежного подключения кабелей питания/интерфейсных HDMI-кабелей предусмотрена винтовая фиксация соответствующих разъемов, которая предотвращает их случайное отсоединение.
Функциональные Особенности:
- Позволяет увеличить расстояние передачи видеосигналов HDMI, сигналов управления RS-232 и двунаправленных инфракрасного интерфейса по одноволоконной оптической линии (используется многомодовый кабель, оконцованный разъемами SC)
- Расстояние передачи при разрешении 4K Ultra HD (3840x2160, 30
Гц):
◦ 1000 метров, оптическое волокно класса OM3e/OM4 (50/125 мкм)
◦ 150 метров, оптическое волокно класса OM3 (50/125 мкм)
◦ 50 метров, оптическое волокно класса OM1 (62,5/125 мкм) - Расстояние передачи при разрешении 1080p Full HD (1920x1080, 60
Гц):
◦ 2000 метров, оптическое волокно класса OM3e/OM4 (50/125 мкм)
◦ 300 метров, оптическое волокно класса OM3 (50/125 мкм)
◦ 100 метров, оптическое волокно класса OM1 (62,5/125 мкм) - Поддержка HDMI: HDCP, Deep Color при 12-битном цвете, 3DTV, Lip Sync, аудио LPCM 7.1, Dolby® TrueHD и DTS-HD Master Audio™
- Автоматическая запись блока EDID-данных в память передатчика для быстрой инсталляции
- Автокоррекция сигнала на основе данных о типе оптоволоконного кабеля и дальности передачи
- Полнодуплексная связь по интерфейсу RS-232 со скоростью до 115200 бод
- Обновление микропрограммы через порт USB
- Передача сигнала защищена от электромагнитных помех
- Разъемы источников питания с фиксацией
- Приборы выполнены в корпусах для настенного монтажа, могут быть закреплены под столешницей, на боковой поверхности шкафа для оборудования и т.п.
Технические характеристики
| Передатчик | |
| Входы | 1 – HDMI, тип "A" (розетка) 1 – ИК, разъем mJack 3,5 мм (розетка) |
| Выходы | 1 – оптический симплексный, SC 1 – ИК, разъем mJack 3,5 мм (розетка) |
| Порты | 1 – RS-232, разъем D-sub DB9 (розетка) 1 – USB (сервисный), мини-разъем типа "B" (розетка) |
| Приемник | |
| Входы | 1 – оптический симплексный, SC 1 – ИК, разъем mJack 3,5 мм (розетка) |
| Выходы | 1 – HDMI, тип "A" (розетка) 1 – ИК, разъем mJack 3,5 мм (розетка) |
| Порты | 1 – RS-232, разъем D-sub DB9 (вилка) 1 – USB (сервисный), мини-разъем типа "B" (розетка) |
| Полоса пропускания | 300 МГц |
| Поддерживаемые разрешения | 4Kx2K (Ultra HD) 1920x1200 (WUXGA) 1080p Full HD |
| Поддерживаемые форматы аудио | LPCM 7.1 Dolby® Digital DTS-HD Master Audio™ |
| Диапазон частот ИК-сигналов | 30-60 кГц |
| Тип внешнего ИК-приемника | EXT-RMT-EXTIRN (в комплекте) |
| Индикация | статус соединения, статус питания |
| Рабочая температура | 0… +40 °C |
| Относительная влажность | от 5% до 90%, без конденсации |
| Питание | =5 В, 2,5 Вт (макс., каждый блок) |
| Габаритные размеры (Ш х В х Г) | 110 x 26 x 86 мм (каждый блок) |
| Масса одного прибора | 0,2 кг |
| Масса в упаковке (брутто) | 1,4 кг |
Сферы применения
- Комплект идеален для маршрутизации сигналов в условиях, когда источник видеосигнала и дисплей удалены друг от друга на большое расстояние и разделены средой с высоким риском возникновения помех
Комплект Поставки:
- Передатчик EXT-HDRS2IR-4K2K-1FOS – 1 шт.
- Приемник EXT-HDRS2IR-4K2K-1FOR – 1 шт.
- Кабель HDMI (вилка-вилка), 1,83 м, с винтовой фиксацией (CAB-HD-LCK-06MM) – 1 шт.
- Кабель RS-232 (разъемы D-sub DB9, вилка – розетка) – 1 шт.
- Внешний ИК-излучатель (EXT-IREMIT) – 1 шт.
- Внешний ИК-приемник (EXT-RMT-EXTIRN) – 1 шт.
- Блок питания постоянного тока 5 В (EXT-PS526AIP-LP) – 2 шт.
- Руководство пользователя (QSG-HDRS2IR-4K2K-1FO) – 1 шт.
|
Макс. расстояние
|
2 километра |
|
Макс. разрешение
|
4096 x 2160 |
|
Количество входов
|
1 |
|
Количество выходов
|
1 |
|
Входной интерфейс
|
HDMI, ИК, Оптический SC |
|
Выходной интерфейс
|
HDMI, ИК, Оптический SC |
|
Используемый кабель
|
Оптоволоконный |
|
Тип устройства
|
Комплект (R + T) |
