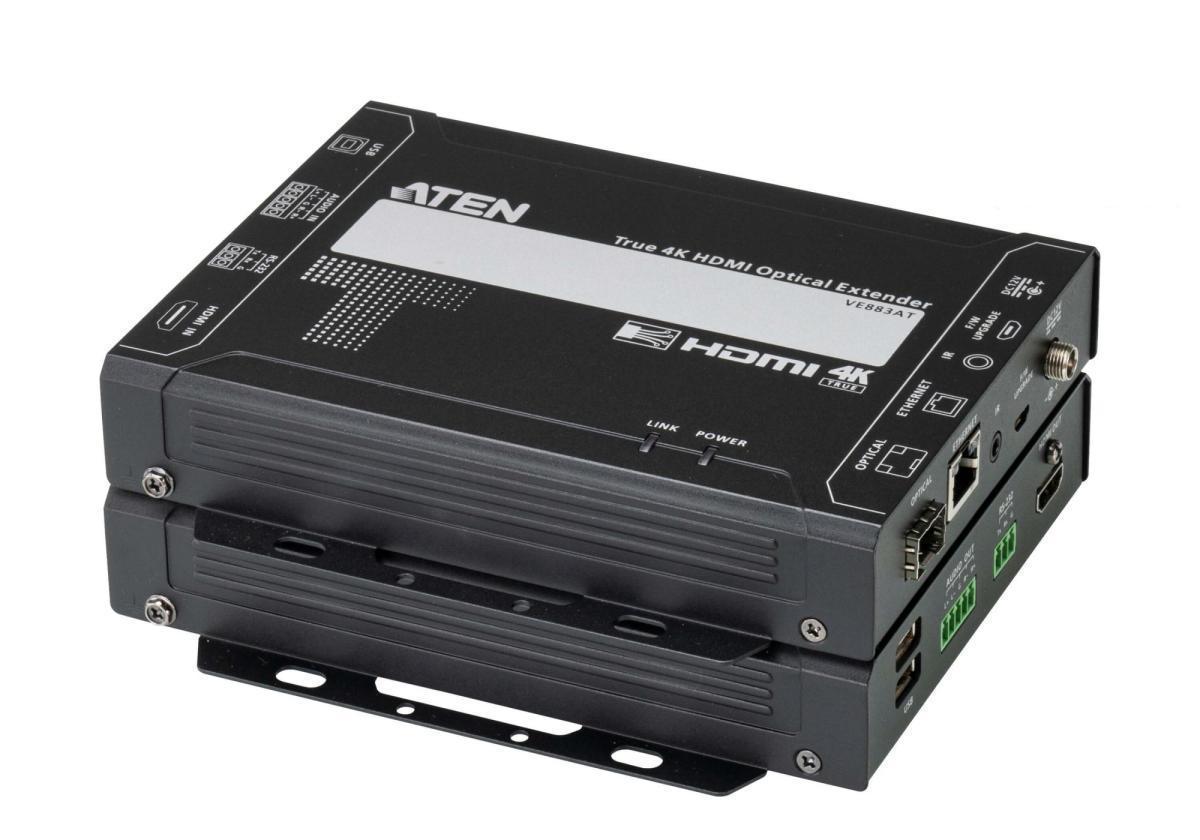

ATEN VE883AK1-AT-G - Оптический удлинитель True 4K HDMI (4K@300м (комплект K1, многомодовый кабель)
Оптический удлинитель True 4K HDMI модели VE883A состоит из передатчика VE883AT и приемника VE883AR. Он может передавать без потерь сигналы HDMI с разрешением до 4096 x 2160/3840 x 2160 при 60 Гц (4:4:4), а также сигналы звука, USB 2.0, ИК, RS-232 и Gigabit Ethernet на расстояние 300 метров (при использовании комплекта VE883AK1) или 10 километров (при использовании комплекта VE883AK2) по одному дуплексному оптоволоконному кабелю. Волоконно-оптические кабели электрически изолированы, поэтому они невосприимчивы к радиопомехам и электромагнитным помехам, наряду с этим позволяют избежать громоздкой прокладки. Благодаря эксклюзивной технологии FarSmooth компании ATEN оптический удлинитель VE883A предотвращает запаздывание и замирание изображения, выравнивая скорость входящего и исходящего потока. Это гарантирует стабильный, плавный и идентичный с источником видеовывод, что особенно важно при использовании на больших расстояниях, где требуются непрерывность видеопотоков.Оптический удлинитель VE883A оснащен входами/выходами HDMI и аналогового звука, интерфейсами USB2.0, ИК, RS-232 и Gigabit Ethernet. При этом он обладает расширенными возможностями подключения периферийных USB-устройств, благодаря двум портам USB Type-A. Для работы по схеме «точка-точка» в комплект поставки входят подключаемые модули SFP+, обеспечивающие соединение по волоконно-оптическому кабелю. Кроме того, для расширения области применения обеспечивается совместимость с платой оптического ввода-вывода VM7584/VM8584, используемой в модульных матричных коммутаторах компании ATEN. Оптический удлинитель VE883A подходит для применений, в которых необходима не только передача видео уровня True 4K на большие расстояния, но и электрическая изолированность, например, в диспетчерских, на заводах и в больницах.
Примечание: устройства VE883A/VE883AT/VE883AR не имеют обратной совместимости с VE883/VE883T/VE883R.
Характеристики ATEN VE883AK1-AT-G:
- Увеличивает расстояние передачи HDMI-видеосигнала, звука, управления по RS-232, Ethernet и ИК-сигналов с помощью дуплексного оптоволоконного кабеля на большие расстояния, до 10 километров*
- Передача без потерь видеосигнала с разрешением до 4096 x 2160 / 3840 x 2160 при 60 Гц (4:4:4)
- Поддержка функций HDMI (3D, Deep Color, True 4K); соответствие HDCP 2.2
- Поддержка эксклюзивной технологии FarSmooth компании ATEN – предотвращает запаздывание и замирание изображения, выравнивая скорость входящего и исходящего потока, обеспечивая стабильное, плавное и идентичное с источником видеоизображение уровня 4K при 60 Гц, с полосой пропускания 10 Гбит/с
- Поддерживает прозрачную передачу сигналов USB 2.0 для расширения возможностей подключения периферийных USB-устройств с максимальной скоростью передачи 25 МБайт/с
- Поддержка двунаправленной передачи ИК-сигнала – передача ИК-сигнала обрабатывает одно направление в единицу времени, диапазон от 30 кГц до 56 кГц
- Наличие последовательного порта RS-232 для подключения периферийных устройств, таких как сенсорные экраны и сканеры штрих-кодов
- Поддержка обновления в пакетном режиме с помощью утилиты обновления микропрограммы
- Встроенная защита от электростатического разряда 8 кВ / 15 кВ
- Подключение в режиме «Plug-and-play»
- Возможность «горячего» подключения
- Возможность монтажа в стойку
Примечание:
• Максимальное расстояние передачи может варьироваться в зависимости от типа волокна, полосы пропускания, установленных разъемов, потерь сигнала, модовой или хроматической дисперсии, фактора окружающей среды и изгибов.
• При выполнении передачи на большие расстояния компания ATEN рекомендует использовать модули SFP+ для обеспечения совместимости с одно- или многомодовым волокном. В зависимости от выбранного комплекта (VE883AK1 или VE883AK2) поставляются различные SFP+ модули:
• VE883AK1: 10 Гбит/с / 300 метров SFP+ дуплексный многомодовый приемопередатчик
• VE883AK2: 10 Гбит/с / 10 километров SFP+ двусторонний одномодовый приемопередатчик
•Компания ATEN рекомендует использовать одномодовые волоконно-оптические кабели, соответствующие спецификациям стандарта IEC 11801 (OS1, OS1a, OS2) и многомодовые, волоконно-оптические кабели, соответствующие спецификациям стандарта IEC 11801 (OM3, OM4).
• Устройство относится к классу 1 безопасности продуктов с лазером. Оно соответствует нормам безопасности IEC/EN 60825-1, 21 CFR 1040.10 и 1040.11, за исключением отклонений, соответствующих дополнению «Laser Notice No. 50» от 24 июня 2007 года.
Спецификация ATEN VE883AK1-AT-G
| Function | VE883AR | VE883AT |
| Видеовход | ||
| Интерфейсы | Нет | 1 x гнездо HDMI тип А (черного цвета) |
| Импеданс | Нет | 100 Ω |
| Макс. расстояние | Нет | до 5 метров |
| Видеовыход | ||
| Интерфейсы | гнездо HDMI тип А (черного цвета) | Нет |
| Импеданс | 100 Ω | Нет |
| Макс. расстояние | до 5 метров | Нет |
| Видео | ||
| Макс. скорость передачи данных | 10.2 Гбит/с (3.4 Гбит/с на каждую полосу) | 10.2 Гбит/с (3.4 Гбит/с на каждую полосу) |
| Макс. частота пикселизации | 594 MГц | 594 MГц |
| Соответствие |
HDMI (3D, Deep Color, 4K) Совместимость с HDCP 2.2/2.3 |
HDMI (3D, Deep Color, 4K) Совместимость с HDCP 2.2/2.3 |
| Макс. разрешение | 4096x2160 при 60 Гц (4:4:4) / 3840x2160 при 60 Гц (4:4:4) | 4096x2160 при 60 Гц (4:4:4) / 3840x2160 при 60 Гц (4:4:4) |
| Макс. расстояние |
1 x модуль SFP (* Примечание) комплект VE883AK1: 4Kx2K при 60 Гц 4:4:4 до 300м (многомодовый (MM), OM3, черного цвета) комплект VE883AK2: 4Kx2K при 60 Гц 4:4:4 до 10км (одномодовый (SM), синего цвета) |
1 x модуль SFP (* Примечание) комплект VE883AK1: 4Kx2K при 60 Гц 4:4:4 до 300м (многомодовый (MM), OM3, черного цвета) комплект VE883AK2: 4Kx2K при 60 Гц 4:4:4 до 10км (одномодовый (SM), синего цвета) |
| Аудио | ||
| Вход | Нет | 1 x 5-контактный клеммный разъем (зеленого цвета) |
| Выход | 1 x 5-контактный клеммный разъем (зеленого цвета) | Нет |
| Разъемы | ||
| От устройства к устройству | 1 x двунаправленный оптический разъём SFP (LC) | 1 x двунаправленный оптический разъём SFP (LC) |
| Обновление микропрограммы | 1 x гнездо micro USB тип B (черного цвета) | 1 x гнездо micro USB тип B (черного цвета) |
| Питание | 1 x разъем для подключения питания постоянного тока, с фиксацией | 1 x разъем для подключения питания постоянного тока, с фиксацией |
| Волоконно-оптическая технология | ||
| Скорость обработки данных | 10.3 Гбит/с | 10.3 Гбит/с |
| Длина волны |
VE883AK1: 850 нм VE883AK2: 1310 нм |
VE883AK1: 850 нм VE883AK2: 1310 нм |
| Тип оптоволокна |
комплект VE883AK1: многомодовое (MM), OM3, тип LC Duplex комплект VE883AK2: одномодовое (SM), тип LC Duplex |
комплект VE883AK1: многомодовое (MM), OM3, тип LC Duplex комплект VE883AK2: одномодовое (SM), тип LC Duplex |
| Управление | ||
| Канал USB | 2 x гнезда USB тип A (белого цвета) | 1 x гнездо USB тип B (белого цвета) |
| Канал RS-232 | 1 x 3-контактный клеммный разъем (зеленого цвета) | 1 x 3-контактный клеммный разъем (зеленого цвета) |
| ИК канал |
1 x миниатюрное гнездо стерео (черного цвета); полный диапазон передачи 30~56 КГц |
1 x миниатюрное гнездо стерео (черного цвета); полный диапазон передачи 30~56 КГц |
| Ethernet Channel | 1 x гнездо RJ-45 (GbE) | 1 x гнездо RJ-45 (GbE) |
| Светодиодные индикаторы | ||
| Питание | 1 (зеленого цвета) | 1 (зеленого цвета) |
| Связь | 1 (оранжевого цвета) | 1 (оранжевого цвета) |
| Видеовыход | 1 (оранжевого цвета) | Нет |
| Энергопотребление | DC12V:6.5W:52BTU | DC12V:7.01W:54BTU |
| Температура и влажность | ||
| Рабочая температура | 0-40°C | 0-40°C |
| Температура хранения | -20 - 60°C | -20 - 60°C |
| Влажность | 0 - 80% рт. ст. без образования конденсата | 0 - 80% рт. ст. без образования конденсата |
| Физические свойства | ||
| Корпус | Металлический | Металлический |
| Масса | 0.66 kg ( 1.45 lb ) | 0.67 kg ( 1.48 lb ) |
| Размеры (Д х Ш х В) с кронштейнами |
16.94 x 14.69 x 3.00 см (6.67 x 5.78 x 1.18 дюйма) |
16.94 x 14.69 x 3.00 см (6.67 x 5.78 x 1.18 дюйма) |
| Размеры (Д х Ш х В) без кронштейнов |
16.60 x 12.49 x 2.90 см (6.54 x 4.92 x 1.14 дюйма) |
16.60 x 12.49 x 2.90 см (6.54 x 4.92 x 1.14 дюйма) |
| Примечание |
1. Указана приблизительная дальность функционирования. Реальное максимальное расстояние может варьироваться в зависимости от типа волокна, полосы пропускания, установленных разъемов, потерь сигнала, модовой или хроматической дисперсии, фактора окружающей среды и изгибов. 2. Рекомендуется использовать одномодовые волоконно-оптические кабели, соответствующие спецификациям стандарта IEC 60793- 2-50 B1.1 или ITU-T G.652.B и многомодовые, волоконно-оптические кабели, соответствующие спецификациям стандарта IEC 11801 (OM3). 3. Устройство относится к классу 1 безопасности продуктов с лазером. Оно соответствует нормам безопасности IEC-60825, FDA 21 CFR 1040.10 и FDA 21 CFR 1040.11. |
1. Указана приблизительная дальность функционирования. Реальное максимальное расстояние может варьироваться в зависимости от типа волокна, полосы пропускания, установленных разъемов, потерь сигнала, модовой или хроматической дисперсии, фактора окружающей среды и изгибов. 2. Рекомендуется использовать одномодовые волоконно-оптические кабели, соответствующие спецификациям стандарта IEC 60793- 2-50 B1.1 или ITU-T G.652.B и многомодовые, волоконно-оптические кабели, соответствующие спецификациям стандарта IEC 11801 (OM3). 3. Устройство относится к классу 1 безопасности продуктов с лазером. Оно соответствует нормам безопасности IEC-60825, FDA 21 CFR 1040.10 и FDA 21 CFR 1040.11. |
| Входные разрешения | 640x480 при 60/67/72/75 Гц | 480p 60 Гц (4:3)/(16:9) |
| 720x400 при 70 Гц | 720p 60 Гц | |
| 800x600 при 56/60/72/75 Гц | 1080i 60 Гц | |
| 1024x768 при 60/70/75 Гц | 640x480 60Гц (4:3) | |
| 1280x800 при 60 Гц | 576p 50 Гц (4:3)/(16:9) | |
| 1280x1024 при 60/75 Гц | 720p 50 Гц | |
| 1400x1050 при 60 Гц | 1080i 50 Гц | |
| 1440x900 при 60 Гц | 1080p 24/25/30/50 Гц | |
| 1600x1200 при 60 Гц | 3840x2160p 24/25/30/50/60 Гц | |
| 1680x1050 при 60 Гц | 4096x2160p 24/25/30/50/60 Гц | |
| 1920x1080 при 60/120/144/240 Гц | 3840x2160p 50 Гц 4:2:0/60 Гц 4:2:0 | |
| 1920x1200 при 60 Гц / 60 Гц (Reduced Blanking) | 4096x2160p 50 Гц 4:2:0/60 Гц 4:2:0 | |
| 1080p 60 Гц |
Комплектация
1x VE883AT оптический передатчик True 4K HDMI
1x VE883AR оптический приемник True 4K HDMI
2x адаптера питания и кабеля питания
2x 3-контактных клеммных разъема
2x 5-контактных клеммных разъема
1x ИК-передатчик
1x ИК-приемник
1x кабель USB тип B — USB тип A
2x фиксатора LockPro для HDMI-кабеля
2x модуля SFP
1x руководство пользователя
Документы
Макс. расстояние
300 метров
Макс. разрешение
4096 x 2160
Входной интерфейс
HDMI
Выходной интерфейс
HDMI
Макс. скорость передачи данных
10.2 Гбит/с
Волокно
Да
Используемый кабель
Оптоволоконный
Тип устройства
Комплект (R + T)
Вес в упаковке, кг.
3,06
Длина упаковки, мм.
540
Ширина упаковки, мм.
233
Высота упаковки, мм.
116
