Артикул:
CH-2540RX
Приемник сигналов HDMI 4Kх2K/60 (YUV 4:4:4) с HDCP 2.2 и CEC, Ethernet (RJ45), ИК (2х miniJack 3,5 мм), RS-232 (DE9) и стереоаудио из витой пары CAT6A/7 с PoH
(Power over HDBaseT) к передатчику, расстояние до 100 м для 4K. Усилитель 2х20 Вт – 4 Ом.
(Power over HDBaseT) к передатчику, расстояние до 100 м для 4K. Усилитель 2х20 Вт – 4 Ом.
Подробности
В корзину
Рассчитать доставку
Характеристики
Версия HDMI
—
HDMI 2.0
Поддержка HDCP
—
HDCP 2.2
Все характеристики
Мы работаем с юридическими лицами по безналичному расчету.
Официальный
поставщик
поставщик
Персональный
менеджер
менеджер
Быстрая
доставка
доставка
Цена с
НДС 20%
НДС 20%
Приемник сигналов HDMI 4Kх2K/60 (YUV 4:4:4) с HDCP 2.2 и CEC, Ethernet (RJ45), ИК (2х miniJack 3,5 мм), RS-232 (DE9) и стереоаудио из витой пары CAT6A/7 с PoH

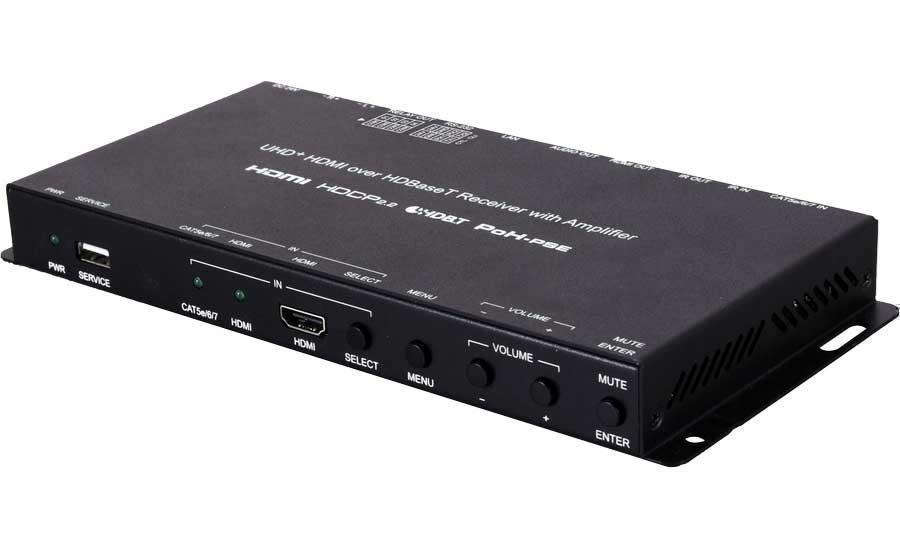

CH-2540RX – приемник сигналов HDMI разрешением до 4Kх2K/60 (при YUV 4:4:4) с поддержкой HDCP 2.2 и CEC, Ethernet 100BaseT, двунаправленных сигналов ИК, RS-232 и стереоаудио из витой пары CAT5e с PoH (Power over HDBaseT) к передатчику. Устройство имеет встроенный усилитель мощности 2х20 Вт при подключении к нагрузке 4 Ом. Длина линии передачи по одному кабелю витой пары CAT6A/7 – до 100 м сигналы 4K.
- Совместимость с HDMI 2.0 и HDBaseT 1.0
- Поддержка HDCP 1.x и 2.2
- Входные разрешения HDBaseT до 4096×2160, 60 Гц (4:2:0, 8 бит) и 30 Гц (4:4:4, 8 бит)
- Входные и выходные разрешения HDMI до 4096×2160, 60 Гц (4:4:4, 8 бит)
- Поддержка Deep Color с глубиной цвета до 12 бит при разрешении до 1080p60 на входах и выходах
- Поддержка HDR 10 и 12 бит на входах и выходах (только сквозная передача по HDMI)
- Сквозная передача CEC
- Расширенные возможности управления EDID-блоками и HDCP
- Конвергенция HDBaseT: HD-видео и аудио, 100BaseT Ethernet, питание по HDBaseT (PsE) и сигналы управления (сквозная передача двунаправленного сигнала ИК, RS-232)
- Дистанция приема по витой паре: 70 м — 4K/30 (4:4:4, 8 бит) по кабелю Cat.5e/6, увеличивается до 100 м — 4K/30 (4:4:4, 8 бит) с кабелем Cat.6A/7
- Подает питание PoH (PsE) при подключении через вход HDBaseT совместимых передатчиков (PD)
- Сквозная передача HD-аудиоформатов — до 8 каналов LPCM, Bitstream и HD Bitstream
- Усилитель класса D с выходной мощностью 20 Вт на канал и управлением громкостью
| Входы |
1 – витая пара HDBaseT, разъем RJ45 (розетка) 1 – HDMI, тип A (розетка) 1 – ИК, разъем miniJack 3,5 мм (розетка) |

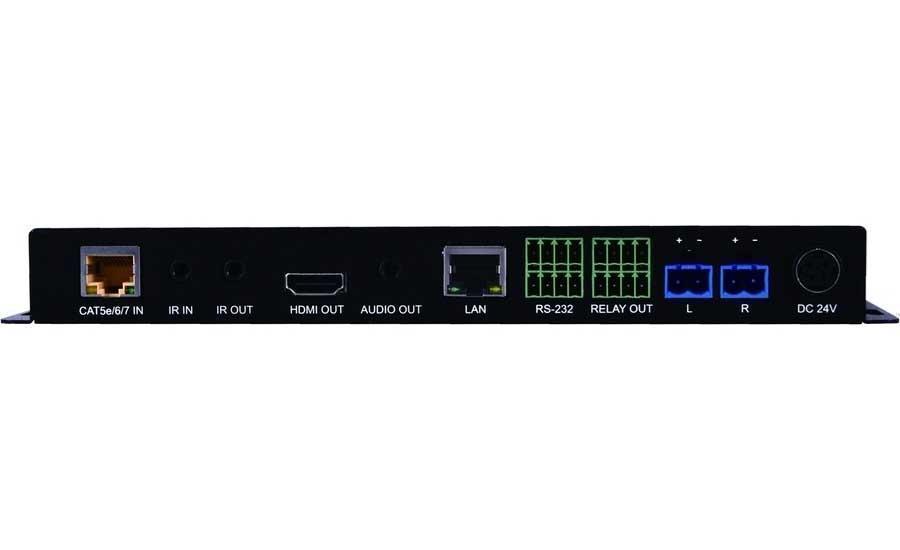

| Выходы |
1 – HDMI, тип А (розетка) 1 – аудиостерео, разъем miniJack 3,5 мм (розетка) 1 – усиленный на громкоговорители, клеммный блок 1 – ИК, разъем miniJack 3,5 мм (розетка) 4 – релейный, клеммный блок |
| Порты |
1 – Ethernet, разъем RJ45 (розетка) 1 – RS-232, клеммный блок 1 – RS-232 для HDBaseT, клеммный блок 1 – USB (сервисный), тип A (розетка) |
| Полоса пропускания | 340 МГц |
| Пропускная способность | 10,2 Гбит/с (3,4 Гбит/с на канал) |
| Максимальное разрешение | 4K, 60 Гц |
| Спецификации HDMI | 2.0 |
| Спецификации HDCP | 1.x, 2.2 |
| Спецификации HDBaseT | 1.0 |
| Удлинение по витой паре | до 100 м |
| Форматы аудио на аналоговом выходе |
небалансный двухканальный (стерео) 20 Гц – 20 кГц (±1 дБ) уровень сигнала: 2 В RMS импеданс: 499 Ом КНИ + шум: < −80 дБ (0 dBFS, 1 кГц, A-взвешенный) отношение сигнал/шум: > 110 дБ (0 dBFS) перекрестная помеха: < −88 дБ (10 кГц) |
| Частота дискретизации аудио | 32, 44.1, 48, 88.2, 96, 176.4, 192 кГц |
| Усилитель мощности | |
| Класс усиления | D |
| Выходная мощность | 2x20 Вт — 4 Ом |
| Диапазон воспроизводимых частот | 20 Гц – 20 кГц (±3 дБ) |
| КНИ + шум | < −62 дБ (0 dBFS, 1 кГц, A-взвешенный) |
| Отношение сигнал / шум | > 102 дБ (0 dBFS) |
| Перекрестная помеха | < −84 дБ (10 кГц) |
| Общие характеристики | |

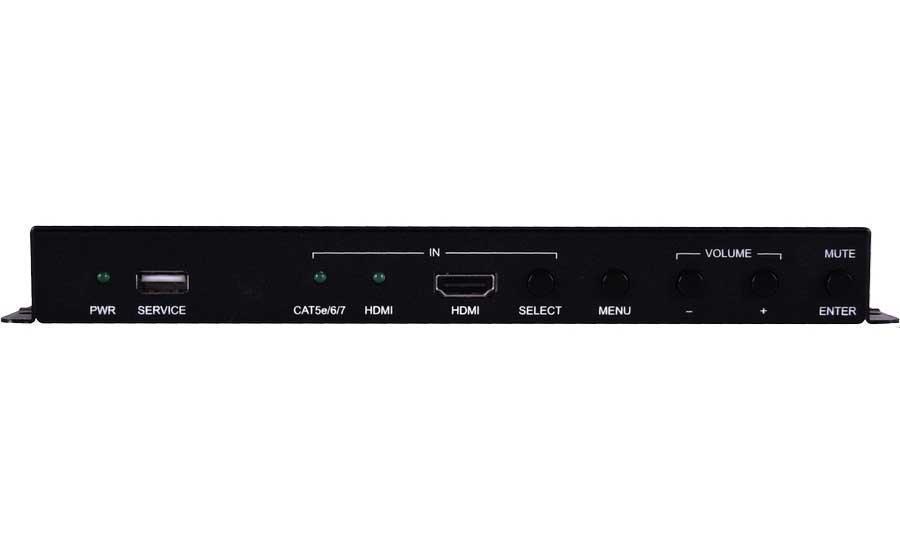

| Управление | с лицевой панели, RS-232, Ethernet (Telnet, web-интерфейс) |
| Скорость передачи данных последовательного интерфейса |
RS-232 для HDBaseT: до 115200 бит/с RS-232: до 19200 бит/с |
| Несущая частота ИК-сигналов | 30–50 кГц (30–60 кГц в идеальных условиях) |
| Защита от электростатических разрядов | ±8 кВ (воздушный разряд), ±4 кВ (контактный разряд) |
| Материал корпуса | сталь |
| Цвет корпуса | черный |
| Диапазон рабочих температур | 0…+40 °C |
| Диапазон температур хранения | −20…+60 °C |
| Относительная влажность воздуха | 20…90 % (без конденсации) |
| Питание | 24 В, 3,75 А |
| Потребляемая мощность | 91,63 Вт |
| Габаритные размеры (ШxГxВ) | 231,5 x 112 x 25 мм |
| Масса | 0,679 кг |
Комплектация
- Приемник CH-2540RX — 1 шт.
- Блок питания 24 В, 3.75 А — 1 шт.
- Шнур питания — 1 шт.
- Кабель с ИК-приемником, miniJack 3,5 мм — 1 шт.
- Кабель с ИК-излучателем, miniJack 3,5 мм — 1 шт.
- Пульт ДУ (CR-188) — 1 шт.
- Рэковые крепления — 2 шт.
- Вибропоглощающие ножки — 4 шт.
- Руководство пользователя
Документы
Техническая спецификация CH-2540RX
797,7 кб
|
Версия HDMI
|
HDMI 2.0 |
|
Поддержка HDCP
|
HDCP 2.2 |
|
Дополнительные функции
|
HDBaseT |
|
Макс. расстояние
|
100 метров |
|
Макс. разрешение
|
4096 x 2160 |
|
Количество входов
|
3 |
|
Количество выходов
|
8 |
|
Входной интерфейс
|
HDMI |
|
Выходной интерфейс
|
HDMI |
|
Используемый кабель
|
CAT5E, CAT6A, CAT7 |
|
Тип устройства
|
Приемник (R) |
