Усилитель-распределитель 1:20 сигналов CV/SD-SDI.

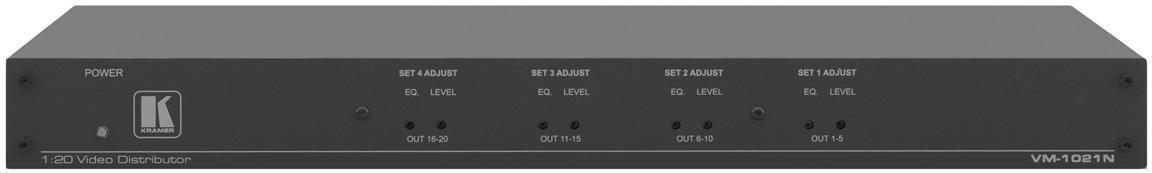

Kramer VM-1021N – усилитель-распределитель 1:20 сигналов CV/SD-SDI, разъемы BNC. Распределяет входной сигнал на 20 идентичных выходов. Для работы в системах с кабельными линиями разной длины на передней панели расположены регуляторы усиления видеосигнала и настройки АЧХ для каждой группы из 5-ти выходов (4 группы). С помощью проходных входов прибор можно интегрировать в разветвленные системы распределения сигналов. Устройство обладает высокой производительностью – полоса пропускания 350 МГц позволяет усилителю-распределителю работать с сигналами высокого разрешения или цифровыми сигналами SD-SDI. Прибор выполнен в надежном и прочном корпусе, подходящем для установки в стандартную 19-дюймовую стойку (занимает высоту 1U).
Особенности Kramer VM-1021N:
- Распределяет с одного входа на 20 идентичных выходов сигнал композитного видео или однокомпонентного видео, или SD-SDI
- Широкая полоса пропускания видеосигнала – 350 МГц (-3 дБ)
- Регулировка усиления видеосигнала и настройка АЧХ для каждой из 4-х групп выходов (5 выходов в каждой группе)
- Проходные входы, позволяющие интегрировать прибор в разветвленные системы распределения сигналов
- Связь по постоянному току
- Корпус высотой 1U для установки в 19-дюймовую стойку (монтажные уголки входят в комплект), также подходит для размещения на поверхностях (резиновые «ножки» в комплекте)
Технические характеристики Kramer VM-1021N
| Входы | 1 – CV/однокомпонентный видеосигнал, проходное гнездо, 1 В/75 Ом, кнопка для включения эквивалентной нагрузки 75 Ом, разъем BNC (розетка) |
| Выходы | 20 – CV/компонентное видео, 1 В/75 Ом, разъемы BNC (розетка) |
| Полоса пропускания видеосигнала | 350 МГц (на уровне -3 дБ) |
| Дифференциальное усиление | 0,1% |
| Дифференциальная фаза | 0,07° |
| K-фактор | менее 0,05% |
| Отношение сигнал/шум | 74 дБ |
| Регулировка усиления | от -1,1 дБ до +2,7 дБ (на частоте 4,4 МГц) |
| Настройка АЧХ | от 0 до 2,9 дБ (на частоте 4,4 МГц) |
| Нелинейность | 0,1% |
| Связь | по постоянному току |
| Питание | ~230 В, 50/60 Гц, 6,7 ВА |
| Рабочая температура | 0… +40 °C |
| Температура хранения | -40… +70 °C |
| Относительная влажность воздуха | от 10% до 90%, без конденсации |
| Габаритные размеры (Ш x Г x В) | 483 x 178 x 1U мм (монтируется в стойку) |
| Масса | 2,6 кг |
| В комплекте | сетевой шнур, монтажные уголки для установки в стойку, комплект резиновых «ножек» |
|
Количество входов
|
1 |
|
Количество выходов
|
20 |
|
Входной интерфейс
|
SD-SDI, CV |
|
Выходной интерфейс
|
CV, SD-SDI |
|
Вес в упаковке, кг.
|
2.5 |
