Артикул:
2L-2801
Кабель Cat 5e с низкой расфазировкой (305м)
Зачем нужен кабель Cat 5e с низкой расфазировкой?Для устранения расфазировки компания ATEN разработала специальный кабель Cat 5e 2L-2801 с низкой расфазировкой. Этот высокоэффективный кабель Cat 5e длиной 305 метров предназначен для передачи звуковых и видеосигналов с использованием широкого спектра видеоудлинителей и KVM-удлинителей. Данный кабель с низкой расфазировкой специально предназначен для таких областей применения RGB-видео как цифровые информационные панели, и поддерживает передачу видеосигналов на более дальние расстояния, чем при использовании традиционного кабеля «витая пара» Cat 5e. Для устранения размытия и искажений изображения, а также для получения четкого изображения во всех областях применения видео, используйте кабель Cat 5e 2L-2801 с низкой расфазировкой.

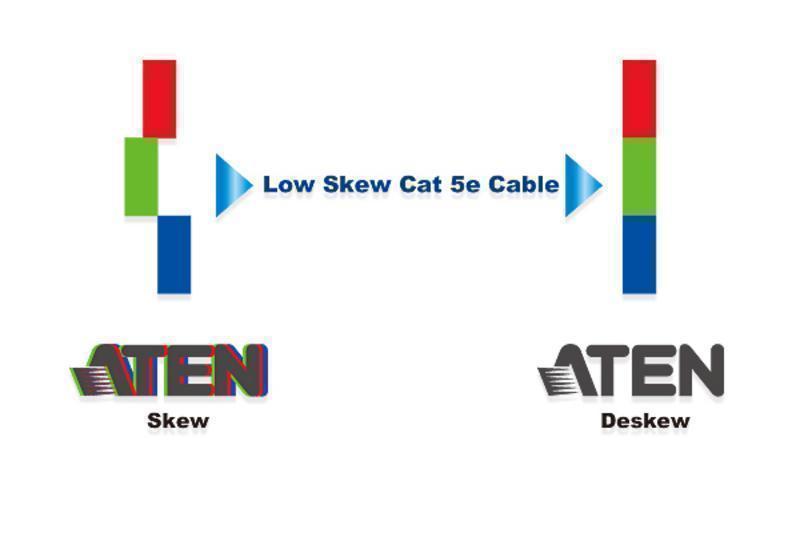

Что такое расфазировка?
Аналоговое видео обеспечивает высококачественное изображение при прямом подключении компьютера к монитору с помощью коротких кабелей. Но в современных центрах обработки данных, лабораториях, магазинах и системах цифровых информационных панелей видеокабели часто бывают длинными, громоздкими и дорогими. Для преодоления ограничений по длине видеокабелей для передачи видео —помимо KVM-удлинителей и удлинителей для VGA-сигналов—также используются KVM-переключатели, передающие видео по кабелям Cat 5. «Расфазировкой» называются ошибки фазы сигнала цветности и синхронизации, имеющие место при передаче видеосигналов R/G/B на длинные расстояния по кабелям Cat 5e, которые могут привести к смазыванию, потере резкости и появлению цветной окантовки, при этом негативный эффект тем сильнее, чем длиннее кабели.
Описание ATEN 2L-280
- Поддержка передачи высококачественного видео RGB
- Диапазон частот до 350 МГц
- Кабель низкой расфазировки длиной 305 метров
- Задержка расфазировки: 1 ~ 350 Мгц 20 нс/100 метров макс.

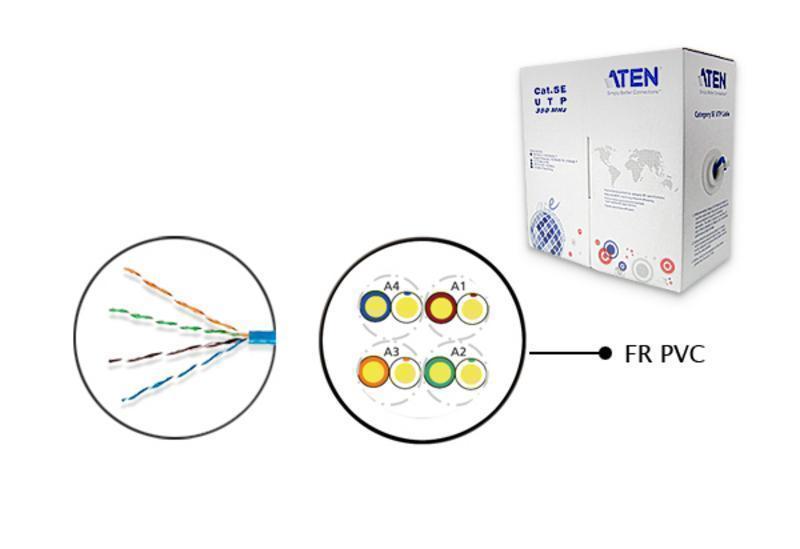

- Материал наружной изоляции: огнестойкий ПХВ
- Материал внешней защитной оболочки: незащищенный
- Материал проводника: однопроволочный провод из неизолированной меди 24 AWG

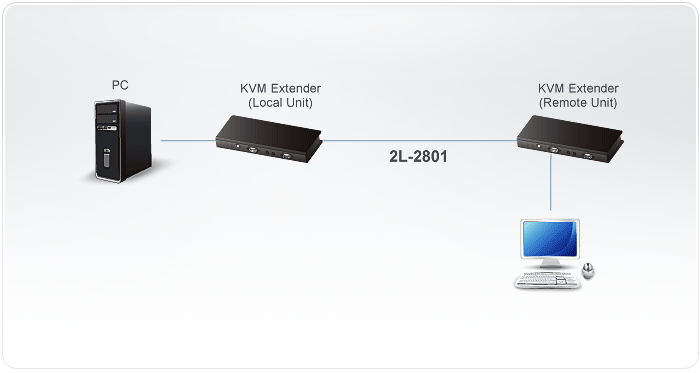

- Совместимость с удлинителями аналогового видео Cat 5, KVM-удлинителями и KVM-переключателями Cat 5 компании ATEN
- Сертификация UL, ETL
Характеристики ATEN 2L-280
| Элемент | 24AWG × 4p |
| Длина кабеля | 305 м |
| Сопротивление проводника | 9,38 Ом/100 м/20°C Макс. |
| Взаимная емкость | 56 Pf/M Макс. |
| Диэлектрическая прочность | 1,5 Кв переменного тока/2 с. |
| Проба на искру | 2,5 Кв |
| Изоляция | |
| Не подвергнута старению |
Прочность на разрыв: 2400 Psi Мин. (1,69 Кг/М(mxm)) Предел эластичности: 300% Мин. |
| Подвергнута старению |
Прочность на разрыв: Не подвергнутый старению мин. 75% (100°C × 48 ч) Предел эластичности: Не подвергнутый старению мин. 75% (100°C × 48 ч) |
| В оболочке | |
| Не подвергнута старению |
Прочность на разрыв: 2000 Psi Мин. (1,41 Кг/М(mxm)) Предел эластичности: 100% Мин. |
| Подвергнута старению |
Прочность на разрыв: Не подвергнутый старению мин. 85% (100°C × 240 ч) Предел эластичности: Не подвергнутый старению мин. 50% (100°C × 240 ч) |
| Возвратная фаза изоляции | 150 м/M, 121°C±1°C×1 ч≦9,5 м/M |
| Испытание на изгиб при низких температурах | -20°C × 4 ч No.Crack |
| Испытание на огнестойкость | смR |
| Переменный ток утечки на всем протяжении оболочки кабеля | Ac 1500v≦10 Ma |
| Омическая асимметрия | Макс. 5% |
| Емкостная асимметрия пара-земля | 330 Pf/100 м Макс. |
| Характеристический импеданс | 1 - 350 МГц 100±15 Ом |
| Структурные возвратные потери | 350 МГц 10,6 дБ Мин. |
| Задержка распространения | 350 МГц 536 нс/100 м Макс. |
| Смещение задержки | 1 - 350 МГц 20 нс/100 м Макс. |
| Физические свойства | |
| Масса | 9,80 кг |
Документы
Описание и спецификации 2L-2801
83,4 кб
Тип
CAT5E
Макс. расстояние
305 метров
Вес в упаковке, кг.
8.8
Длина упаковки, мм.
360
Ширина упаковки, мм.
200
Высота упаковки, мм.
360
