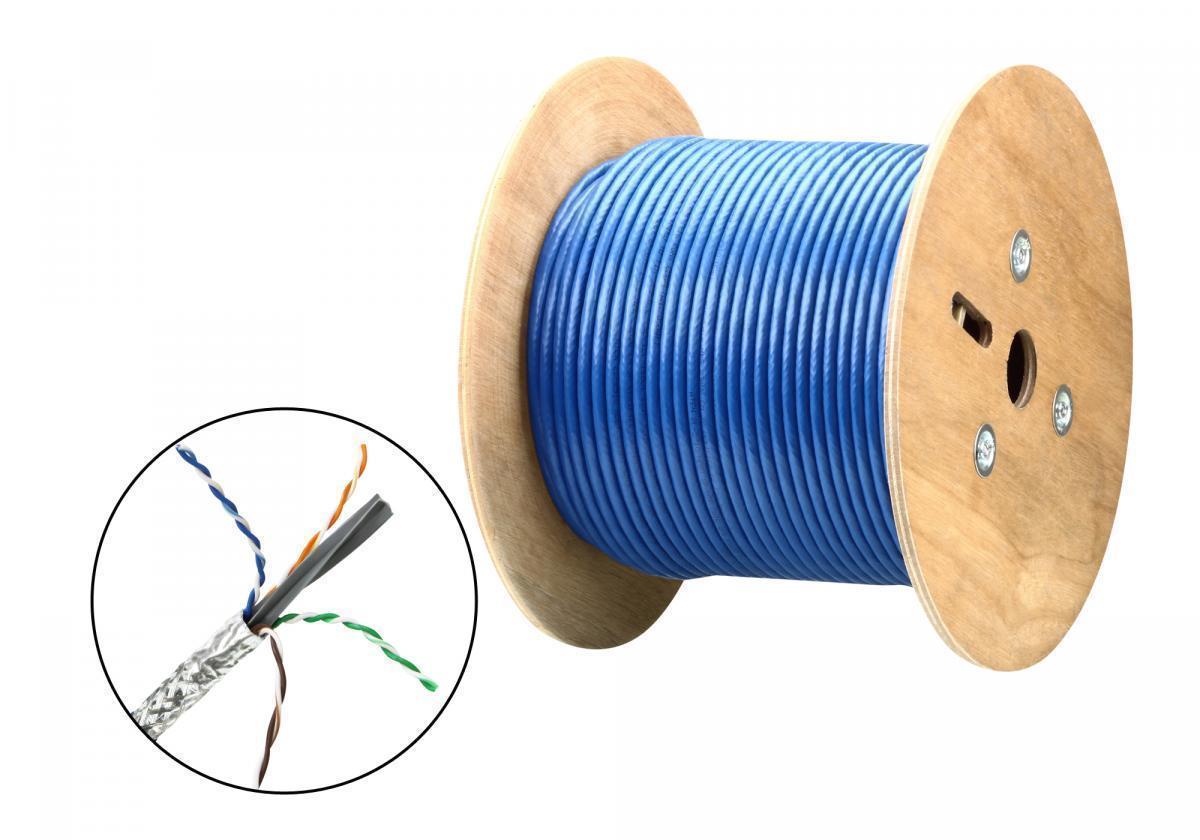

Кабель Cat 6 HDBaseT SF/UTP (305м)
Кабель ATEN 2L-2910 типа «витая пара» (twisted pair) разработан для оптимальной передачи сигнала с разрешением до 4K, включая цифровые и аналоговые данные в различных аудио и видео применениях. Кабель поддерживает частоту развертки до 400 МГц и прошел проверку на соответствие требованиям к производительности, установленных альянсом HDBaseT.
Кабель 2L-2910 поддерживает соединения на большие расстояния, обеспечивая при этом качественную передачу сигнала. Наружный металлический слой и оплетка защищают передачу сигнала от электромагнитной интерференции и уменьшают воздействие, вызванное электрическими помехами.

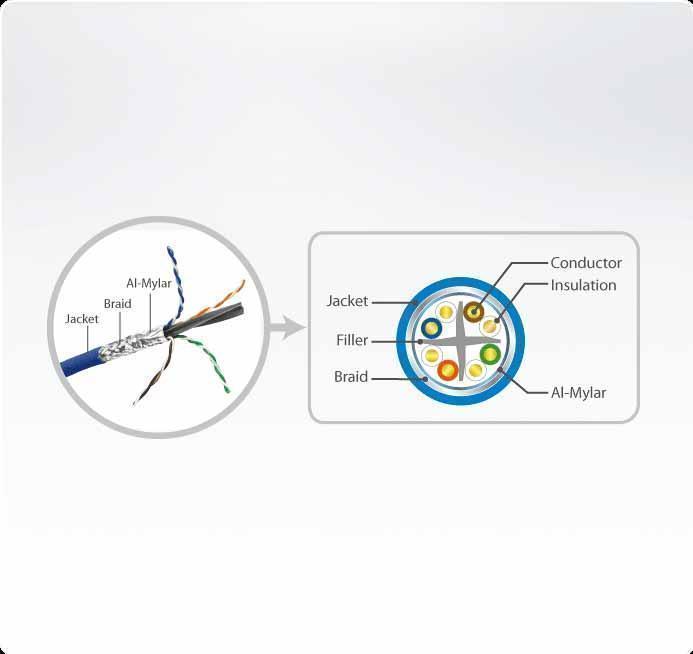

Кабель 2L-2910 относится к типу с общим экраном (SF/UTP) и содержит четыре неэкранированных проводника витой пары сечения 23 AWG. Также внутри кабеля расположен крестообразный продольный наполнитель, разделяющий четыре неэкранированные витые пары проводников для уменьшения перекрестных помех. Наиболее важным фактом является соответствие кабеля требованиям, установленных ANSI / TIA-568-C.2 (2009), что обеспечивает высокую производительность при передаче электрических сигналов.
Описание ATEN 2L-2910
- Оптимизирован для нескольких различных применений, включая HD-видео, аудио, Ethernet, питание и управление
- Проверен на соответствие требованиям к производительности, установленных альянсом HDBaseT
- Поддерживает частоту развертки до 400 МГц
- Поддерживает передачу данных уровня 4K-видео
- Материал проводника: чистая медь сечения 23 AWG
- Материал наружного экрана: лента алюминиевого майлара
- Материал проволочной оплетки: луженая медь
- Соответствует по воспламеняемости/горючести UL 1685 (индекс CM), соответствует RoHS
- Совместим с HDBaseT удлинителями и разветвителями компании ATEN.
- Поддержка и соответствие стандартам:
• Питание через Ethernet (PoE): IEEE 802.3af (PoE)/ IEEE 802. 3at (PoE+)
• Электропередача (Electrical Transmission): ANSI/TIA-568-C.2 (2009), ISO/IEC 11801 (Edition 2.2), IEC 61156-5 (Edition 2.1)
• Материал и конструкция: UL 444, CSA 22.2 NO.214
Характеристики ATEN 2L-2910
| Тип кабеля | Cat 6 SF/UTP |
| Проводник | |
| Размер | 23 AWG |
| Конструкция | Цельная чистая медь |
| Изоляция | |
| Материал | Полиолефин |
| Цветовые коды |
Синий × Бело-синий Оранжевый × Бело-оранжевый Зелёный × Бело-зелёный Коричневый × Бело-коричневый |
| В оболочке | |
| Материал | Поливинил хлорид (ПВХ) |
| Средняя толщина | 0.5 мм+-0.05 мм |
| Диаметр | 7.4 ± 0.20 мм |
| Цвет | Синий |
| Электрическая часть | |
| Омическая асимметрия | ≤ 5% |
| Сопротивление проводника | ≤ 9.38 Ω/100м |
| Диэлектрическая прочность | 1500В переменного тока/2сек. |
| Изоляционное сопротивление | ≥ 5000 MΩ•км |
| Взаимная емкость | ≤ 5.6 nF/100м |
| Емкостная асимметрия пара-земля | ≤ 330 pF/100м |
| Переменный ток утечки на всем протяжении оболочки кабеля | ≤ 10mA (1500В переменного тока) |
| Проба на искру | 2500В постоянного тока |
| Смещение задержки |
45.00 Max.ns/100м |
| Температура и влажность | |
| Температура (Рабочая/ Хранения) | -20°C до 60°C |
| Физические свойства | |
| Масса | 17.57 кг. |
| Длина кабеля | 305м / 1000 футов |
Комплектация
1 x 2L-2910
|
Тип
|
CAT6 |
|
Макс. расстояние
|
305 метров |
|
Вес в упаковке, кг.
|
20.45 |
