Kramer BC-UNIKat/LSHF-500M

Артикул: BC-UNIKat/LSHF-500M

138 673 руб

Варианты цен

138 673 руб

Подробности

Мало

Нашли дешевле?
Нужна спец. цена?

Характеристики

Тип

—

CAT6a

Макс. расстояние

—

500 метров

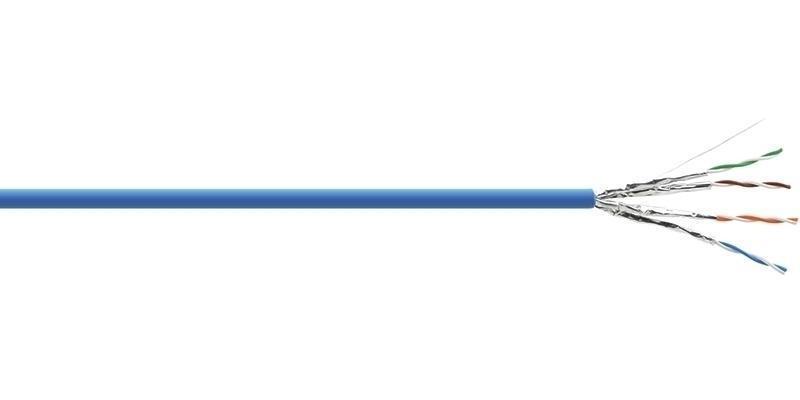

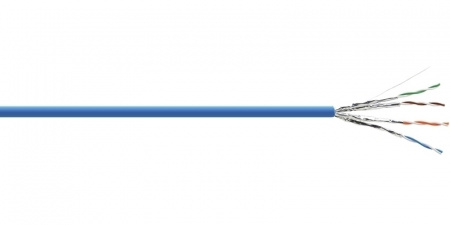

BC-UNIKat/LSHF-500M – экранированная витая пара, пленумная оболочка, 4x2x23 AWG, внешний диаметр 7,2 мм, малодымная, без содержания галогеноводородов. Кабель оптимизирован для передачи сигналов DGKat и HDBaseT. Размотка 500 м

Витая пара U/FTP CAT6a для HDBaseT
Горизонтальный пленумный кабель, заключен в малодымную, безопасную оболочку, пригоден для прокладки в любых пленумных полостях
Предназначен для работы с новейшими моделями передатчиков и приемников Kramer
Подходит для передачи 4K-контента
Проводники крупного калибра 23 AWG
Рекомендован альянсом HDBaseT
Для разделки необходимы специализированные коннекторы из-за увеличенного калибра проводников: Kramer CCR-RJ45-TP6, CON-RJ45-3 или аналогичные
Волновое сопротивление: 100 Ом ±15 Ом для 1–100 МГц; 100 Ом ±20 Ом для 100–250 МГц; 100 Ом ±50 Ом для 250–500 МГц

Категория витой пары	CAT6A U/FTP
Число проводников	4 x 2
Внутренний проводник	1 x 0,56 мм
Материал проводника	отожженная медь (annealed copper)
Сечение проводника	0,25 мм²
AWG проводника	23
Материал изоляции	полиэтилен пленко-пористо-пленочный высокой плотности (Skin-Foam-Skin HDPE)
Диаметр изоляции	1,33 мм ±0,1 мм
Цвет изоляции	оранжевый, оранжевый с белым зеленый, синий с белым синий, зеленый с белым коричневый, коричневый с белым
Экран общий	нет
Экран индивидуальный	алюминиевая фольга на майларе (Al-Mylar)
Провод заземления	0,4 мм ±0,1 мм; 90 % луженая медь
Материал внешней оболочки	полимер малодымный без галогенов (LSHF)
Диаметр внешней оболочки	7,2 мм ± 0,2 мм
Толщина внешней оболочки	≥ 0,5 мм
Цвет внешней оболочки	голубой
Электротехнические параметры
Волновое сопротивление	100 Ом ±15 Ом
Сопротивление проводника на 1 км	79,8 Ом макс.
Омическая асимметрия	< 1,5 %
Скорость распространения сигнала (VOP)	0,76
Емкость рабочей пары (электрическая)	≤42 пФ/м
Емкостная ассиметрия пары относительно «земли»	≤1500 пФ/км
Рассогласование задержки распространения сигнала на 100 м	10 нс
Электрическая прочность	2,5 кВ пост. (2 с)
Сопротивление изоляции на 1 км	> 5 ГОм
Номинальное напряжение	30 В
Эксплуатационные характеристики
Допустимое усилие тяжения при прокладке	100 Н
Минимальный радиус изгиба	60 мм при монтаже 50 мм при эксплуатации
Диапазон рабочих температур	−20…+60 °C
Диапазон температур хранения	0…+50 °C
Диапазон температур при монтаже	0…+50 °C
Соответствие нормативам
Испытание на нераспространение горения	IEC 60332-1
Испытание на плотность дыма	IEC 61034
Испытание на определение выделяемых газов галогенных кислот	IEC 60754
Кабельные стандарты	ANSI TIA/EIA-568-C.2:2009, IEC 61156-5:2012 (Ed. 2.1), EN 50173-1:2011, EN 50173-2:2007 (с поправкой A1:2010), EN 50288-10-1:2012, ISO/IEC 11801:2011 (Ed. 2.2)
