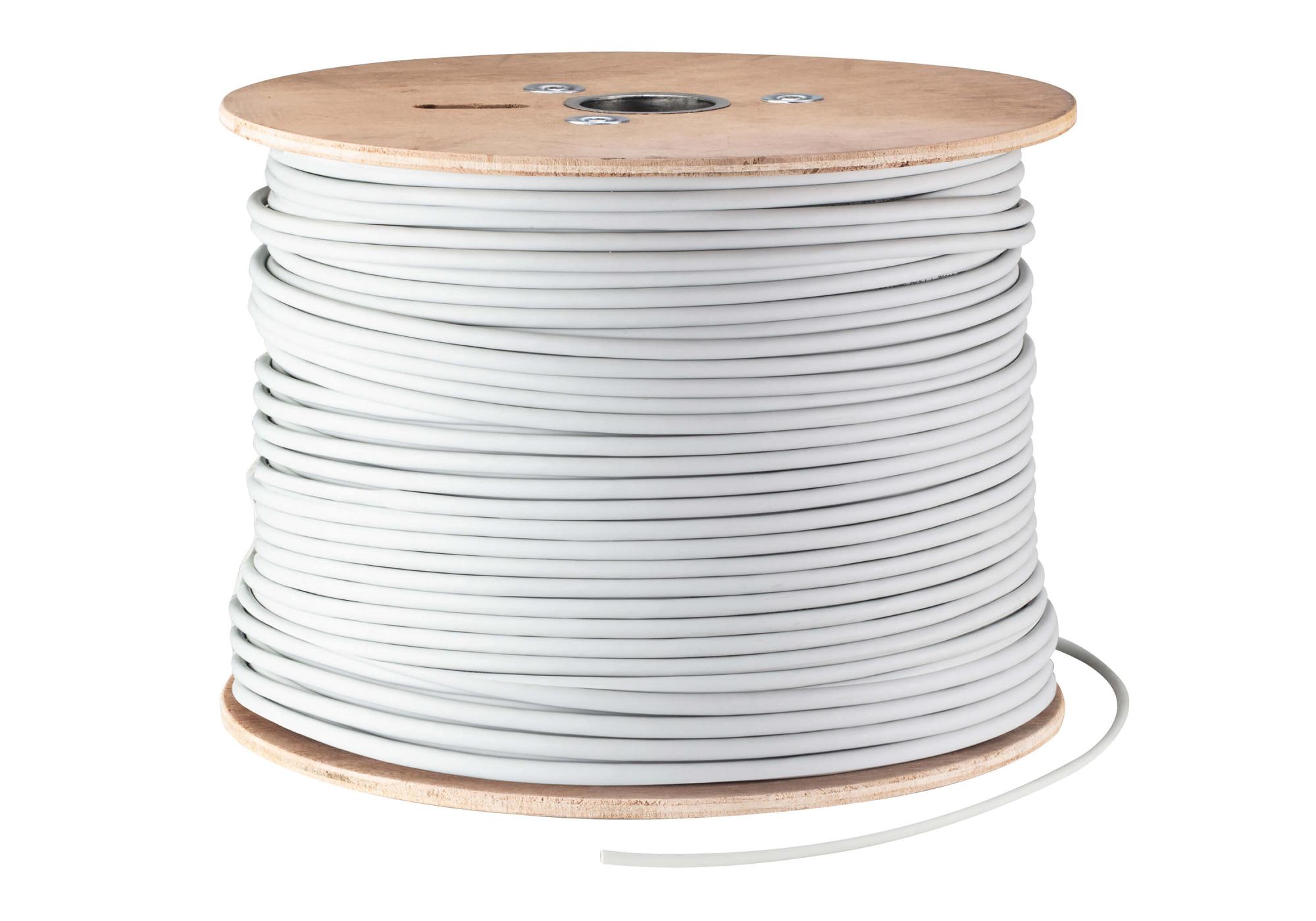

Кабель Cat 6A ATEN 2L-29330
Кабель ATEN 2L-29330 U/FTP Cat 6A, разработанный для упрощения интеграции AV/IT, оснащен технологией HDBaseT 3.0, обеспечивающей несжатую передачу видео, аудио, Ethernet, сигналов питания и управления в разрешении до True 4K на расстояние 100 м с поддержкой частоты развертки. до 500 МГц. Длина кабеля в 300 м может быть адаптирована в соответствии с вашими потребностями, что обеспечивает гибкость при выполнении различных требований проекта. 2L-29330 не подключается с помощью разъема RJ-45, поэтому для повышения производительности настоятельно рекомендуется заказывать разъем ATEN 2A-245G Cat 6A RJ-45 отдельно.
Модель 2L-29330 оснащена четырьмя индивидуально экранированными алюминиевой лентой парами проводов сечением 23 AWG, дополнительно защищенными общей оплеткой из луженой меди. Экранирование обеспечивает защиту от электромагнитных помех (EMI); оболочка из ПВХ повышает долговечность и гибкость, а изоляция из вспененного полиэтилена устраняет перекрестные помехи, гарантируя, что ваши сигналы останутся четкими и непрерывными.
2L-29330 безупречно работает с удлинителями, сплиттерами и матричными коммутаторами HDBaseT ATEN, что делает его универсальным выбором для любой AV/IT-системы. Этот кабель идеально подходит для крупномасштабных установок, где решающее значение имеет высококачественная передача AV-сигналов и сигналов управления на большие расстояния, например, в конференц-залах, лекционных залах, банкетных залах, музеях и выставочных центрах.
2L-29330 разработан для профессиональной среды, где требуется превосходная производительность на больших расстояниях. Увеличенная длина и улучшенное экранирование гарантируют, что пользовательские AV- и ИТ-системы работают с максимальной эффективностью, передавая несжатые сигналы True 4K без помех.
Характеристики ATEN2L-29330
- Соответствие стандарту HDBaseT 3.0 для передачи со скоростью до 16 Гбит/с нескольких несжатых сигналов, включая видео True 4K, звука, Ethernet, питания и управления
- Длина кабеля 2L-29330 в катушке составляет 300 м – возможность подбора под определенные длины до 100 метров в зависимости от потребностей практического использования
- Устойчивость к электромагнитным помехам (EMI) и радиочастотным помехам (RFI), создаваемым портативными рациями или любыми другими радиоустройствами, что предотвращает сбои в передаче аудио/видеосигнала
- Материал проводника: цельная чистая медь сечения 23 AWG
- Протестирована передача на частоте до 500 МГц в соответствии со стандартами ISO 11801 класса EA, ANSI/TIA-568.2-D и IEC 60332-1
- Внешний экранирующий материал: алюминиево-майларовая (Aluminum Mylar) лента и оплетка
- Медный кабель с низким дымовыделением и нулевым содержанием галогенов (LSZH) – экологически безвредный материал для достижения большей безопасности
- Совместимость с удлинителями, разветвителями и матричными коммутаторами компании ATEN, использующими технологию HDBaseT
Спецификация ATEN2L-29330 / 2L-29330
|
Параметры |
Значение |
|
|
Тип кабеля |
Cat 6A U/FTP |
|
|
Проводник |
Размер |
23AWG |
|
Конструкция |
Индивидуальная экранированная пара |
|
|
Материал |
Цельная чистая медь |
|
|
Количество пар |
4 витые пары, 2 одиночных провода в паре |
|
|
Изоляция |
Материал |
Вспененный полиэтилен , 1,46 +/- 0,1 мм |
|
Цветовые коды |
Цветовые коды витой пары: |
|
|
Общая изоляция проводников |
Материал |
Полиэстер |
|
Экран |
Материал |
Слой ламинированной ленты из алюминиевой фольги |
|
Провод заземления |
Конструкция |
26AWG |
|
В оболочке |
Материал |
LSZH (Low Smoke Zero Halogen, с низким дымовыделением и нулевым содержанием галогенов) |
|
Диаметр |
7,2 +/- 0,5 мм |
|
|
Цвет |
Серый |
|
|
Электрическая часть |
Сопротивление постоянному току |
9,38 Ω (максимум) / 100 м при 20°C |
|
Задержка распространения |
535,6 нс (максимум) / 100 м при 500 MГц |
|
|
Перекос задержки |
45 нс (максимум) / 100 м |
|
|
Вносимые потери |
45,3 дБ (максимум) / 100 м при 500 MГц |
|
|
Импеданс |
100 +/- 15 Ω |
|
|
Температура и влажность |
Рабочая температура |
-20 - 60°C |
|
Температура хранения |
-20 - 60°C |
|
|
Влажность |
0 - 80%, относительная, без образования конденсата |
|
|
Физические характеристики |
Масса |
17,00 кг |
|
Длина |
300 м |
|
|
Поддержка стандарта |
ANSI/TIA-568.2-D, |
|
Комплектация:
- 1x 2L-29330 300M HDBaseT 3.0 U/FTP CAT 6A Cable
