16 Портовый переключатель с KVM консолью ATEN CL5716MW-ATA-RG

ATEN CL5715MW-ATA-RG - 16-портовый, PS/2-USB, VGA, Single Rail KVM-переключатель с ЖК-дисплеем

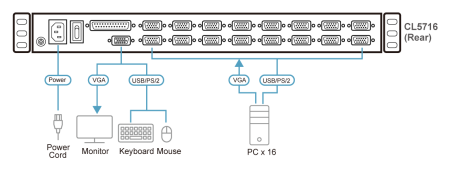

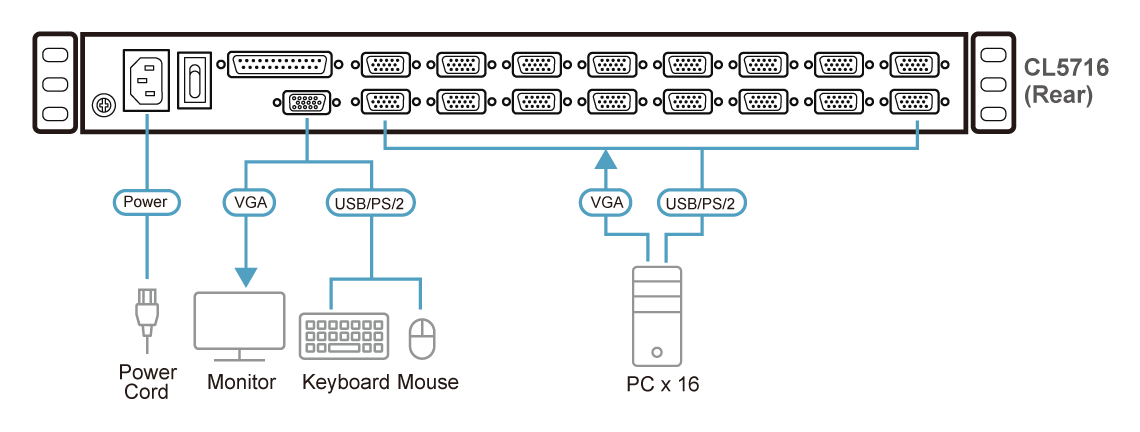

KVM-переключатель CL5716 Slideaway™ с ЖК-дисплеем, это устройство, позволяющее получить доступ к несколькими компьютерами с одной KVM-консоли (клавиатура, монитор и мышь) с интерфейсом PS/2 или USB. С помощью одного KVM-переключателя CL5716 можно управлять 16 компьютерами. Используя подключение шлейфом в стек (daisy-chain) к CL5716 можно добавить до 31 дополнительного KVM-переключателя, что позволяет управлять с одной KVM-консоли 512 компьютерами.

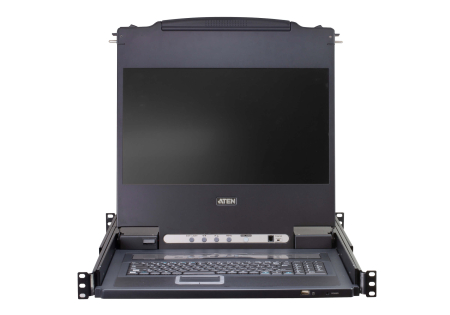

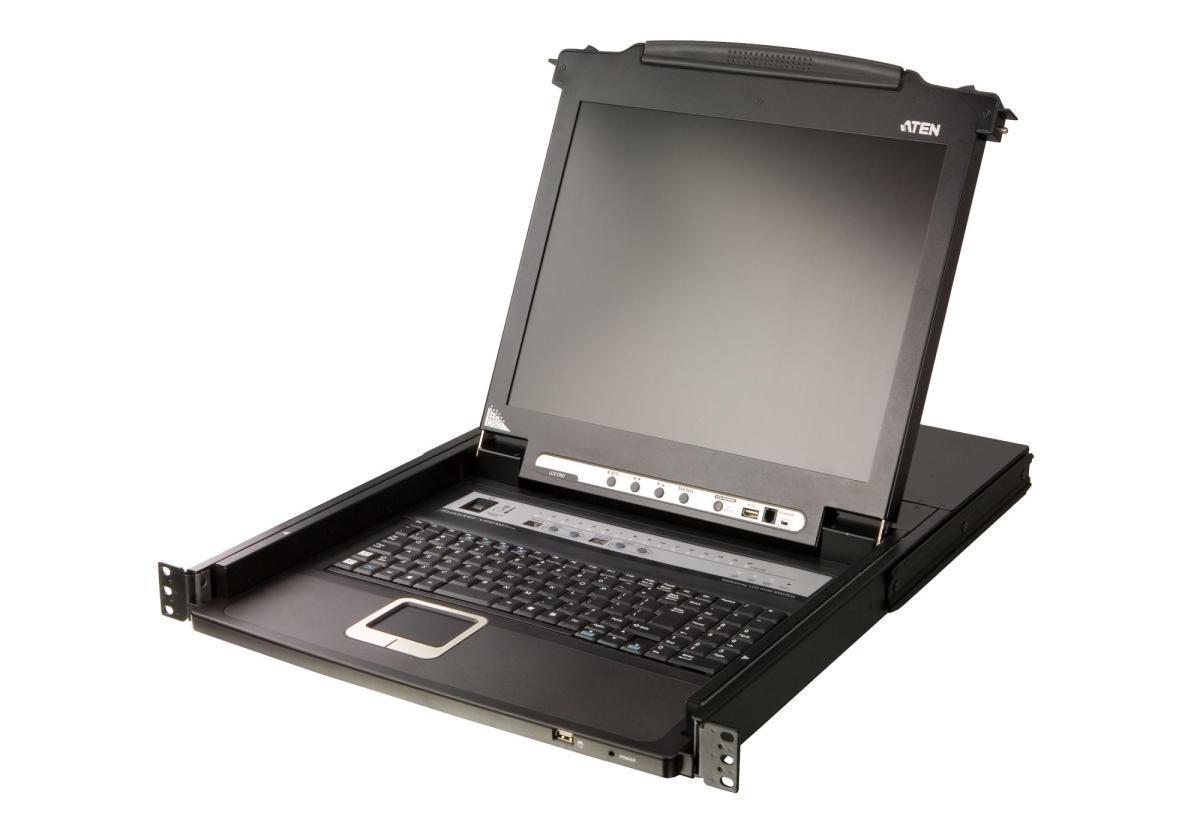

KVM-переключатель CL5716 предлагает экономящий пространство, модернизированный подход к технологиям KVM-переключения, объединяя в монтируемом в стойку, выдвигаемом корпусе высотой 1U клавиатуру, тач-пад и 17", 17.3" или 19" ЖК-дисплей со светодиодной подсветкой. Для повышения безопасности в CL5716 предлагается возможность использования системы идентификации по отпечаткам пальцев для контроля доступа как к самому CL5716, так и к компьютерам, которыми он управляет.

Конструкция CL5716 устроена модульно. Для удобства обслуживания и ремонта секцию KVM-консоли можно отсоединить от секции переключателя.

Примечание: Доступны дополнительные комплекты для монтажа в стойку. Дополнительную информацию см. ниже в разделе «Совместимые принадлежности».

CL5716M: 17" ЖК-дисплей
CL5716MW: 17.3" ЖК-дисплей
CL5716N: 19" ЖК-дисплей
CL5716FM: 17" ЖК-дисплей с считывателем отпечатков пальцев

Характеристики ATEN CL5716MW

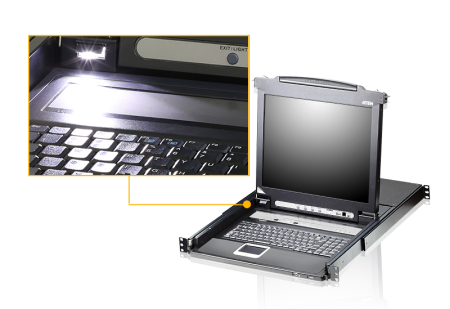

• Эксклюзивная светодиодная подсветка – разработана компанией ATEN для подсвечивания клавиатуры и сенсорной панели для улучшения видимости в условиях низкой освещенности
• Интегрированная KVM-консоль с 17", 17.3" или 19" ЖК-дисплеем со светодиодной подсветкой в корпусе Slideaway™
• Устройство доступно в двух моделях: как с считывателем отпечатков пальцев, так и без него1
• Технология экономии пространства – до двух консолей (одна шина) управляют 16 компьютерами
• Подключение шлейфом в стек (daisy-chain) до 31 дополнительных единиц – управление с одной консоли 256 компьютерами
• Наличие двух интерфейсов – поддерживает компьютеры и консоли с клавиатурой и мышью PS/2 или USB
• USB-порт обеспечивает каждый компьютер доступом к периферийным USB-устройствам2 (недоступно для CL5716MW)
• Модуль ЖК-дисплея поворачивается на 120 градусов, что позволяет выбрать удобный угол просмотра
• Поддержка различных платформ – Windows, Linux, Mac и Sun
• Поддержка мультимедийных клавиатур USB для ПК, Mac и Sun
• Автоматическое определение интерфейса PS/2 и USB
• Эмуляция клавиатуры и мыши (PS/2 и USB) для удобного переключения и одновременной загрузки нескольких компьютеров, даже когда фокус консоли находится в другом месте
• Наличие на передней панели дополнительного разъема для USB-мыши с возможностью «горячего» подключения (функционирует также как USB-порт для периферийных устройств)
• Высочайшее качество изображения – поддерживает разрешение до 1280 x 1024 при 75 Гц (CL5716M / CL5716FM / CL5716N) и 1920 x 1080 при 60 Гц (CL5716MW)
• Не требуется программное обеспечение – удобный выбор компьютера с помощью кнопок на передней панели, «горячих» клавиш и многоязычного экранного меню (OSD)
• Автоопределение положения станции при подключении шлейфом в стек (daisy-chain); не требуется ручная установка DIP-переключателей; положение станции отображается индикаторами на передней панели
• При изменении последовательности станций автоматически меняются имена портов
• Двухуровневая защита паролем – просмотр и управление компьютерами осуществляются только авторизованными пользователями
• Поддержка учетных записей для одного администратора и четырех пользователей с отдельными профилями
• Режим автосканирования позволяет постоянно отслеживать выбранные пользователем компьютеры
• Поддержка широковещания – команды с клавиатуры могут пересылаться на все доступные компьютеры
• «Горячее» подключение – добавляйте и отсоединяйте компьютеры без выключения переключателя
• Включение/выключение звукового сигнала с помощью «горячих» клавиш и экранного меню
• Одновременное обновление микропрограммы на всех связанных KVM-переключателях по кабелю шлейфового подключения
• Доступны дополнительные комплекты для монтажа в стойку, включая варианты для упрощенной установки
• Поддержка различных языков для клавиатуры: английский (США), английский (Великобритания), французский, немецкий, немецкий (Швейцария), греческий, венгерский, итальянский, японский, корейский, русский, испанский, шведский и традиционный китайский

Note:
1. Сканер отпечатков пальцев можно использовать в качестве альтернативного средства входа в переключатель. Для каждого пользователя и администратора можно сканировать от 1 до 4 пальцев, при этом любой из записанных отпечатков пальцев используется для входа в систему.
2. Возможность управления периферийными устройствами USB доступна только при использовании комплекта шнуров USB. При использовании комплекта шнуров PS/2 эта функция недоступна (возможность управления периферийными устройствами недоступно для CL5716MW).

Спецификация ATEN CL5716MW-ATA-RG

Function	CL5716M	CL5716MW	CL5716N
Компьютерные подключения
Прямое	16	16	16
Максимальное значение	512 (через подключение шлейфом в стек)	512 (через подключение шлейфом в стек)	512 (через подключение шлейфом в стек)
Выбор порта	Экранное меню, «горячие» клавиши, кнопки на передней панели	Экранное меню, «горячие» клавиши, кнопки на передней панели	Экранное меню, «горячие» клавиши, кнопки на передней панели

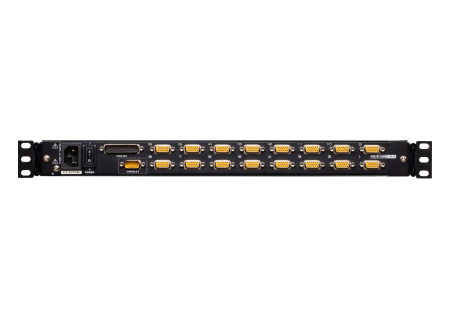

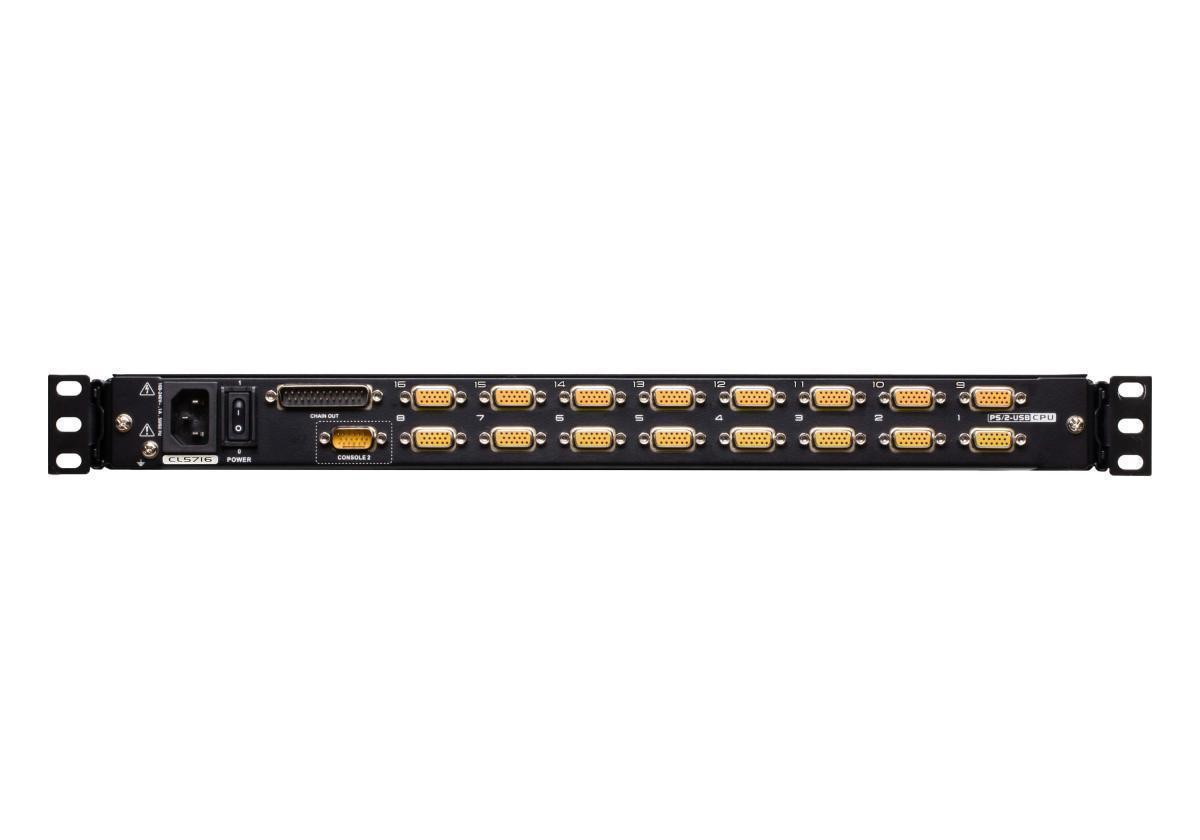

Разъемы
KVM порты	16 x гнезд SPHD (желтого цвета)	16 x гнезд SPHD (желтого цвета)	16 x гнезд SPHD (желтого цвета)
Порты гирляндного подключения	1 x разъем DB-25	1 x разъем DB-25	1 x разъем DB-25
Обновление микропрограммы	1 x гнездо RJ-11	1 x гнездо RJ-11	1 x гнездо RJ-11
Питание	1 x IEC 60320/C14	1 x IEC 60320/C14	1 x IEC 60320/C14
Внешние порты консоли	1 x разъем SPHD (желтого цвета)	1 x разъем SPHD (желтого цвета)	1 x разъем SPHD (желтого цвета)
Порт для подключения внешней мыши	1 x гнездо USB тип А (на передней панели)	1 x гнездо USB тип А (на передней панели)	1 x гнездо USB тип А (на передней панели)
USB порт	1 x гнездо USB тип А	Нет	1 x гнездо USB тип А
Переключатели
Выбор порта	2 x кнопки	2 x кнопки	2 x кнопки
Выбор станции	2 x кнопки	2 x кнопки	2 x кнопки
Сброс параметров	1 x полутопленная кнопка	1 x полутопленная кнопка	1 x полутопленная кнопка
Обновление микропрограммы	1 x ползунковый переключатель	1 x ползунковый переключатель	1 x ползунковый переключатель
Питание	1 x переключатель	1 x переключатель	1 x переключатель
Управление ЖК дисплеем	4 x кнопки	4 x кнопки	4 x кнопки
Питание ЖК дисплея	1 x кнопка со светодиодной подсветкой	1 x 1 x кнопка со светодиодной подсветкой	1 x 1 x кнопка со светодиодной подсветкой
Светодиодные индикаторы
В сети	16 (оранжевого цвета)	16 (оранжевого цвета)	16 (оранжевого цвета)
ID порта	2 x 7-сегментных LED-дисплея (оранжевого цвета)	2 x 7-сегментных LED-дисплея (оранжевого цвета)	2 x 7-сегментных LED-дисплея (оранжевого цвета)
ID станции	2 x 7-сегментных LED-дисплея (оранжевого цвета)	2 x 7-сегментных LED-дисплея (оранжевого цвета)	2 x 7-сегментных LED-дисплея (оранжевого цвета)
Питание	1 (темно-зеленого цвета)	1 (темно-зеленого цвета)	1 (темно-зеленого цвета)
Блокировка	1 x Num Lock (зеленого цвета) 1 x Caps Lock (зеленого цвета) 1 x Scroll Lock (зеленого цвета)	1 x Num Lock (зеленого цвета) 1 x Caps Lock (зеленого цвета) 1 x Scroll Lock (зеленого цвета)	1 x Num Lock (зеленого цвета) 1 x Caps Lock (зеленого цвета) 1 x Scroll Lock (зеленого цвета)
Источник светодиодной подсветки	1 x светодиодный источник света	1 x светодиодный источник света	1 x светодиодный источник света
Спецификации панели
Размер экрана	17" ЖК-дисплей с активной матрицей (TFT-LCD)	17.3" ЖК-дисплей с активной матрицей (TFT-LCD)	19" ЖК-дисплей с активной матрицей (TFT-LCD)
Разрешение	1280 x 1024 при 75 Гц	1920 x 1080 при 60 Гц	1280 x 1024 при 75 Гц
Время отклика	5 мс	16 мс	5 мс
Угол обзора	170° (Г), 160° (В)	170° (Г), 170° (В)	170° (Г), 160° (В)
Шаг пикселя	0,264 мм x 0,264 мм	0,1989 мм x 0,1989 мм	0,294 мм x 0,294 мм
Поддержка цвета	16.77 млн. цветов	16.77 млн. цветов	16.77 млн. цветов
Коэффициент контрастности	1000 : 1	800 : 1	1000 : 1
Яркость	250 кд/м²	250 кд/м²	250 кд/м²
Видео
Разрешение входного видеосигнала	до 1920 × 1200 при 60 Гц; 1280 x 1024 при 75 Гц;, DDC2B	до 1920 × 1200 при 60 Гц; 1920 × 1080 при 60 Гц, DDC2B	до 1920 × 1200 при 60 Гц; 1280 x 1024 при 75 Гц, DDC2B
Интервал проверки	1-255 секунд	1-255 секунд	1-255 секунд
Эмуляция
Клавиатура/ Мышь	PS/2, USB	PS/2, USB	PS/2, USB
Номинальная входная мощность	100-240 В переменного тока, 50-60 Гц, 1 A	100-240 В переменного тока, 50-60 Гц, 1 A	100-240 В переменного тока, 50-60 Гц, 1 A
Энергопотребление	AC110V:24.7W:129BTU AC220V:25.8W:134BTU	AC110V:14.8W:80BTU AC220V:15.6W:84BTU	AC110V:26.9W:139BTU AC220V:27.9W:144BTU
Температура и влажность
Рабочая температура	0-40°C	0-40°C	0-50°C
Температура хранения	-20-60°C	-20-60°C	-20-60°C
Влажность	0-85% рт. ст. без образования конденсата	0-85% рт. ст. без образования конденсата	0-85% рт. ст. без образования конденсата
Физические свойства
Корпус	Металлический + Пластмассовый	Металлический + Пластмассовый	Металлический + Пластмассовый
Тип направляющих	Single Rail	Single Rail	Single Rail
Масса	13.59 kg ( 29.93 lb )	13.65 kg ( 30.07 lb )	13.65 kg ( 30.07 lb )
Размеры (Д х Ш х В)	48.00 x 64.27 x 4.40 cm (18.9 x 25.3 x 1.73 in.)	48.00 x 68.92 x 4.40 cm (18.9 x 27.13 x 1.73 in.)	48.00 x 68.92 x 4.40 cm (18.9 x 27.13 x 1.73 in.)
Примечание	Обратите внимание, что для некоторых изделий монтируемых стойку, физические размеры (ШxГxВ) выражаются в формате (ДxШxВ).

Комплектация
1x KVM-переключатель CL5716 с ЖК-дисплеем и стандартным комплектом для монтажа в стойку
2x комплекта специальных KVM-кабелей (VGA, USB; 1.8м/6 футов)
1x специальный консольный кабель (VGA, USB, PS/2; 27 см/0,88 фута)
1х кабель для обновления микропрограммы
1x шнур питания (для моделей с питанием от сетей переменного тока)
1x руководство пользователя
