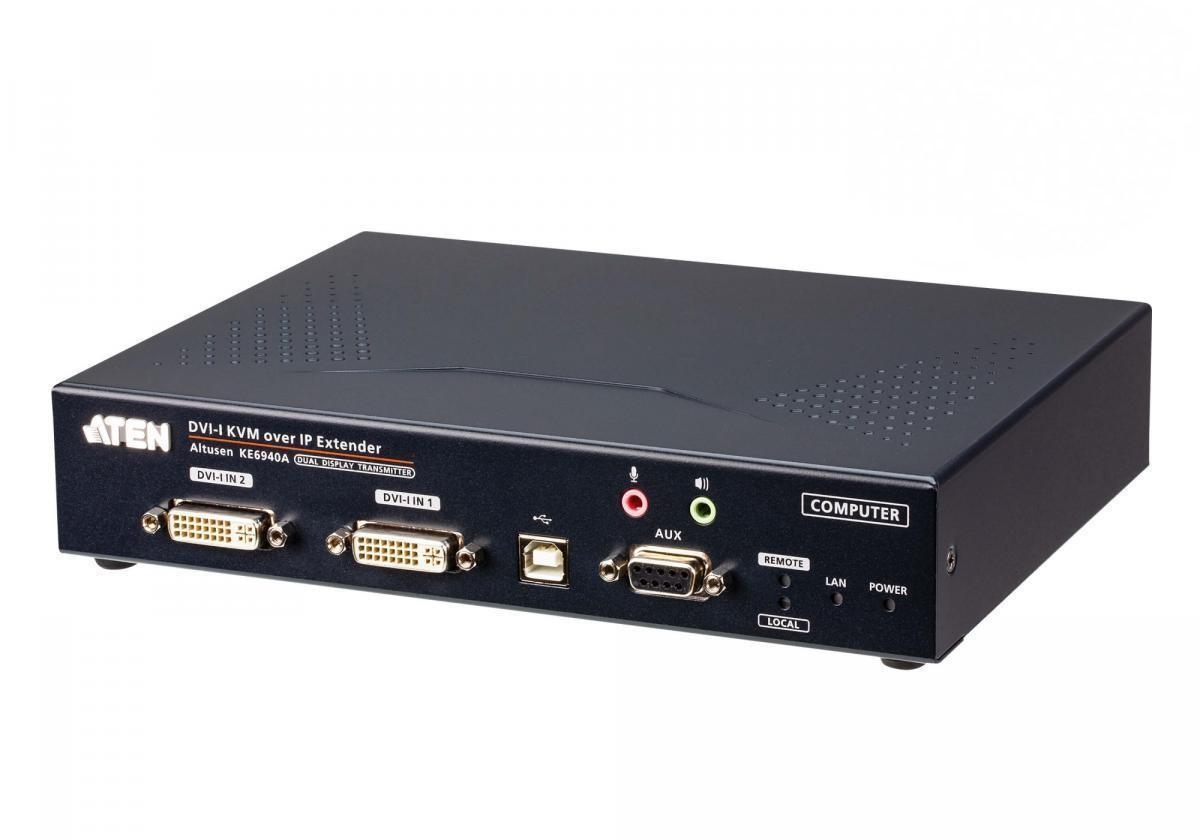

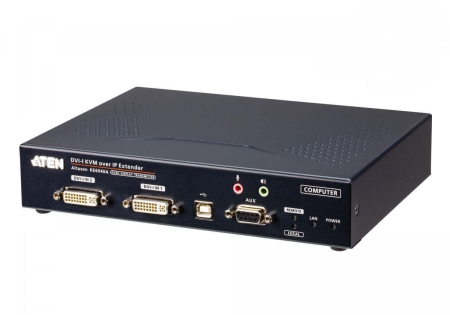

DVI-I KVM передатчик ATEN KE6940AT-AX-G

DVI-I KVM-удлинитель с доступом по IP и поддержкой двух дисплеев, передатчик (1920x1200)

KVM-удлинитель Aten KE6940A поверх протокола IP состоит из высокопроизводительного IP-передатчика (KE6940AT), который подключается к компьютеру и приемника (KE6940AR), обеспечивающего консольный доступ из отдельного расположения. Он предоставляет доступ с удаленной USB-консоли (включающей USB-клавиатуру, мышь и DVI-монитор) к компьютерной системе через интрасеть и позволяет пользователям расположить компьютеры в безопасной среде с контролируемой температурой, изолированной от рабочей среды пользователя.

KVM-удлинитель KE6940A поддерживает по два DVI-дисплея на каждом конце с разрешением изображения до 1920 x 1200 при 60 Гц, при минимальной задержке и передаче видеосигнала без потерь.

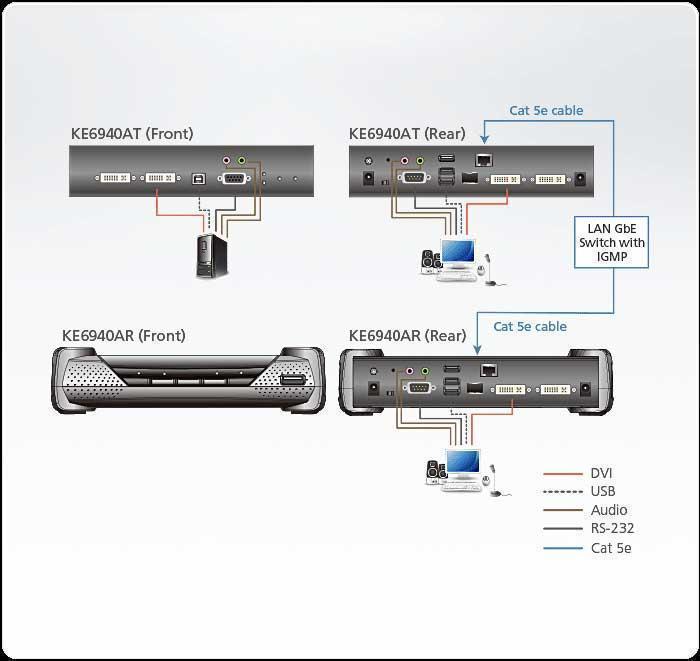

KVM-удлинитель KE6940A поддерживает подключения по порту RJ-45 или через модуль в слоте SFP. Передатчик и приемник могут быть подключены либо напрямую друг к другу, либо через высокоскоростную локальную сеть. Для подключения через слот SFP, KVM-удлинитель дополняется 1 Гбит/с оптоволоконным SFP-модулем*, позволяя устанавливать соединения по оптоволоконной сети и увеличивая расстояние передачи до 10 км. Также для резервирования питания и обеспечения надежной работы в KE6940A имеется возможность подключения двух источников.

Являясь матричным решением на основе IP-подключения, KE6940A может использоваться в качестве удлинителя работающего в режимах «точка-точка» / «точка-многоточка» / «многоточка-точка», или интегрироваться в матричную KVM-систему с доступом по IP (режим «многоточка-многоточка») в сочетании с программным обеспечением для управления KE Matrix Management Software (CCKM), обеспечивающим наиболее гибкое применение в различных рабочих средах.

При интеграции KVM-удлинителя KE6940A с программным обеспечением KE Matrix Management Software, ИТ-администраторы могут воспользоваться расширенными функциями, такими как: автоматическое обнаружение всех устройств модели KE6940A в одной подсети для быстрой установки или настройки, аутентификация и авторизация по имени пользователя/паролю, а также возможность определения различных типов соединений, которые могут быть подключены и совместно использоваться. Для дополнительной защиты передаваемых данных поддерживается AES-шифрование, в то время как RADIUS, LDAP, AD или удаленная аутентификация пользователя обеспечивает дополнительный уровень безопасности соединения. Благодаря наличию экранного меню (OSD), поддержке RS-232 и Auto MDIX, KVM-удлинитель KE6940A является наиболее экономичным и удобным решением для полностью цифрового расширения из любой точки внутренней сети.

*SFP-модуль (2A-136G / 2A-137G) продается отдельно.

Описание Aten KE6940AT-AX-G

• Расширенные функции*
  • Поддержка функции Boundless Switching – позволяет для переключения между различными приемниками просто перемещать курсор мыши через границу экрана
  • Поддержка функций “Push” и “Pull” – позволяет мгновенно предоставить в совместное использование содержимое одному (или от одного) принимающего устройства или видеостены одним щелчком мыши
  • Поддержка видеостен - возможность создания нескольких видеостен конфигурации 8x8 (максимум 64 дисплея) в каждом макете
  • Функция расширенного планирования - повышает эффективность и экономит затраты, позволяя устанавливать соединения на основе времени и даты
  • Поддержка функции Virtual Transmitter - для независимой потоковой передачи видео, аудио, USB и последовательных сигналов от разных источников (Tx)
  • Поддержка внутренней и внешней аутентификации - внешняя аутентификация поддерживает LDAP, Active Directory, RADIUS и TACACS+
  • Настраиваемые пользовательские и групповые разрешения для доступа и управления устройствами серии KE
  • Контроль доступа к принимающему устройству (Rx) - пользователи локальной консоли (Tx) могут включить/отключить доступ к Rx-устройству, просто нажав кнопку управления доступом**

  *Указанные расширенные функции поддерживаются при управлении устройствами серии KE с помощью программного обеспечения KE Matrix Management Software (CCKM).
  **Кнопка управления доступом к KVM по IP-соединению (2XRT-0015G) продается отдельно.


• Оборудование
  • Поддержка отказоустойчивости питания/сети - два разъема постоянного тока для резервирования питания и 1 разъем RJ45 и 1 оптоволоконный порт SFP для переключения при сбое сети для обеспечения постоянной доступности в критически важных применениях
  • Поддержка оптоволоконных модулей SFP 1 Гбит/с с расстоянием передачи до 10 км. ***
  • Специализированный процессор обеспечивает передачу изображения без потерь и с низкой задержкой при разрешении до 1920 x 1200 @ 60 Гц
  • Поддержка цифрового (DVI) или аналогового (VGA) видеовывода ****
  • Поддержка звука - поддерживает стереодинамики и стереомикрофон
  • Высокая скорость функции поддержки виртуальных носителей (Virtual Media)
  • Поддержка Auto-MDIX - автоматическое определение типа кабельного соединения
  • Встроенная защита от электростатического разряда 8кВ/15кВ и защита от перенапряжения 2кВ
  • Конструкция с отсутствием вентилятора, позволяющая устройству бесшумно работать и быть энергоэффективным
  • Возможность монтажа в стойку - варианты монтажных комплектов:
    • 2X-021G сдвоенный монтажный комплект
    • 2X-031G одиночный монтажный комплект

  • В комплекте адаптер питания промышленного класса - поддерживает рабочую температуру от 0 ° C до 50 ° C, обеспечивая применимость и долговечность в суровых окружающих условиях

  ***SFP-модуль (2A-136G / 2A-137G) продается отдельно.
  ****Для преобразования сигнала DVI в VGA требуется преобразователь DVI-I в VGA.


• Управление
  • Поддержка локальной консоли – возможность гибкого локального или IP-доступа к консоли
  • Поддержка EDID Expert™ – функция выбирает оптимальные настройки EDID для плавного переключения и высокого качества отображения
  • Возможность выбора из четырех режимов множественного одновременного доступа (Exclusive/Occupy/Share/View only) - администраторы могут выбирать режимы доступа на передающих устройствах (Tx) для улучшения совместной работы или во избежание пересечений между пользователями
  • Функция предпросмотра - позволяет пользователям просматривать на одном экране изображение с 36 дисплеев
  • Быстрое переключение - переключение между различными разрешениями изображения передающего устройства на дисплее принимающего устройства в течение 0,3 секунды
  • Поддержка интерфейса командной строки (CLI) - администраторы могут управлять всеми КЕ-устройствами через соединения по RS-232 или TCP/IP с помощью CLI или приложений сторонних производителей
  • Поддержка команд с «горячих клавиш»
  • Мигание светодиодом и подача звукового сигнала помогают найти и идентифицировать устройства
  • Поддержка функций “Push” и “Pull” – позволяет предоставить содержимое в совместное использование


• Средства безопасности
  • Наличие выделенного LAN-порта для прямого подключения устройств серии KE - возможна изоляция от корпоративной сети
  • Безопасная передача данных – поддержка 128-битного AES-шифрования для защиты всех данных перед их передачей по сети и дешифрования данных на приемном устройстве
  • Поддержка протокола TLS, являющегося промышленным стандартом


• Функция поддержки виртуальных носителей (Virtual Media)
  • Функция поддержки виртуальных носителей позволяет организовать работу с файлами, устанавливать программное обеспечение и исправления на операционную систему, проводить диагностическое тестирование
  • Поддержка DVD/CD приводов USB 2.0, запоминающих USB-устройств, жестких дисков и образов ISO
  • Поддержка считывателя смарт-карт и карт общего доступа (CAC)


Спецификации

Разъемы
USB порт	Нет

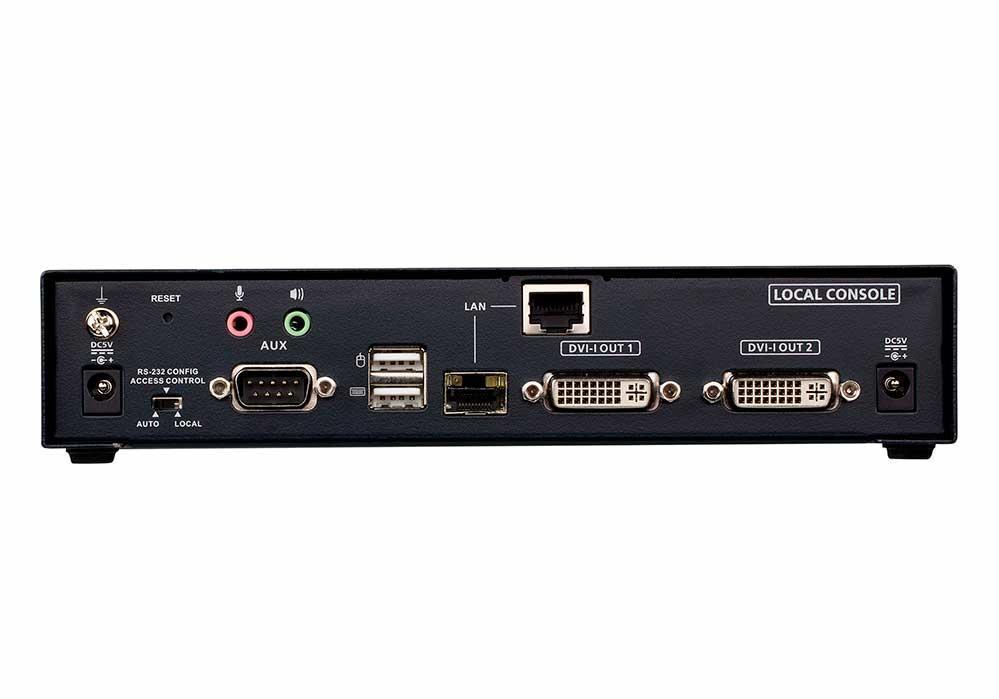

Порты консоли	2 x гнезда USB тип A (белого цвета) 2 x гнезда DVI-I (белого цвета) 1 x миниатюрное гнездо стерео (зеленого цвета) 1 x миниатюрное гнездо стерео (розового цвета) 1 x разъем DB-9 (черного цвета)

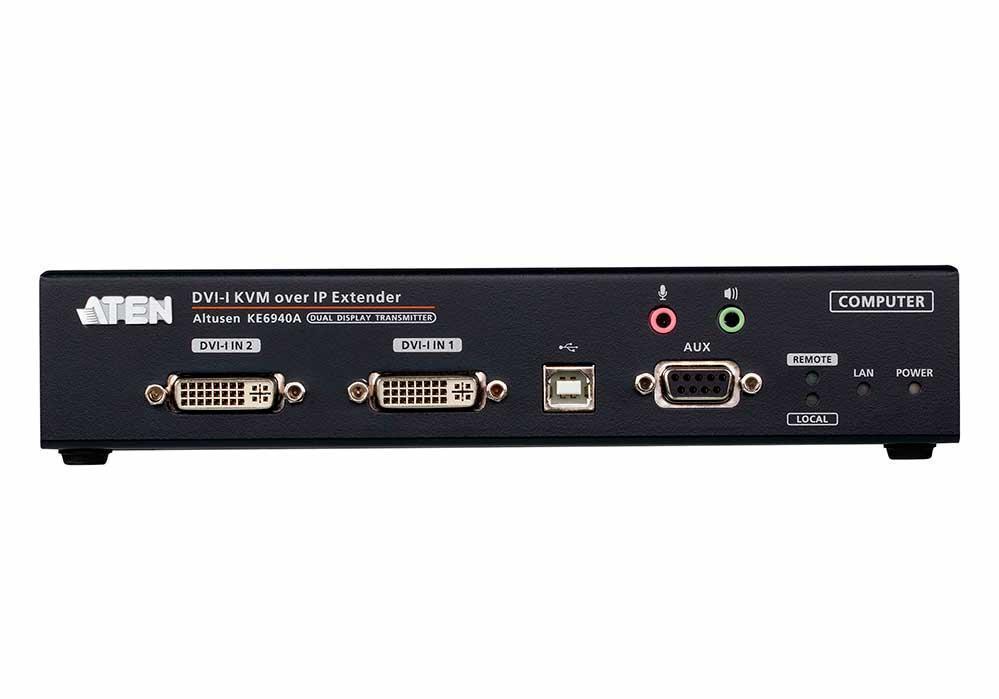

KVM порты	1 x гнездо USB тип В (белого цвета) 2 x гнезда DVI-I (белого цвета) 1 x миниатюрное гнездо стерео (зеленого цвета) 1 x миниатюрное гнездо стерео (розового цвета) 1 x гнездо DB-9 (черного цвет)
Питание	2 x разъема для подключения питания постоянного тока (черного цвета)
Порты LAN	1 x гнездо RJ-45 (черного цвета) 1 x слот SFP
Переключатели
Экранное меню	Нет
Видео	Нет
Графические средства	Нет
Сброс параметров	1 x полуутопленная кнопка
Выбор режима	1 x ползунковый переключатель (режимы: Auto, RS-232 Config/Access Control, Local)
Светодиодные индикаторы
Связь	1 (10: оранжевого / 100: оранжевого и зеленого / 1000: зеленого цвета)
Питание	1 (синего цвета)
Локальный	1 (зеленого цвета)
Дистанционный	1 (зеленого цвета)
Эмуляция
Клавиатура/ Мышь	USB
Энергопотребление	DC5V:12.2W:61BTU
Разрешение видеосигнала	до 1920 x 1200 при 60 Гц
Температура и влажность
Рабочая температура	0–50°C
Температура хранения	-20–60°C
Влажность	0–95% рт. ст. без образования конденсата
Физические свойства
Корпус	Металлический
Масса	1.17 кг.
Размеры (Д x Ш x В)	21.50 x 16.33 x 4.18 см.

Комплектация

1x KE6940AT DVI-I KVM-удлинитель с доступом по IP и поддержкой двух дисплеев (передатчик)

1x адаптер питания и кабель питания

1x KVM-кабель (DVI-D, USB, звук; 1.8 м.)

1x кабель DVI-D (1,8 м.)

1x комплект ножек (4 шт.)

1x монтажный комплект

1x руководство пользователя
