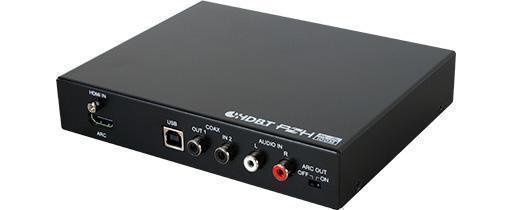

Передатчик сигналов HDMI 4Kx2K/60 3D с HDCP, аналогового аудио (2хRCA), цифрового S/PDIF (2хRCA), USB 2.0 (B), Ethernet(RJ-45), ИК(2хmJack) и RS-232(Dsub-9) в витую пару CAT5e с PoE(48 В), HDBaseT 2.0, расстояние до 100м
Передатчик CH-1601TX сигналов HDMI разрешением до 4K2K/60 (YUV 4:2:0) с поддержкой 3D, аудио, USB 2.0, Ethernet, двунаправленного интерфейса RS-232 и инфракрасного управления в витую пару. Имеет порт USB для обмена информацией с компьютером или приемником. Длина линии передачи по одному кабелю витой пары до 100 м для кабелей CAT6/7, до 90 м при использовании кабеля CAT5e. Технология HDBaseT 2.0. Передатчик получает сигналы перечисленных интерфейсов, преобразует их в формат для передачи по витой паре и транслирует приемнику, который производит обратное преобразование. Оснащен входом и выходом S/PDIF для двунаправленной передачи цифрового аудио, а также входом аналогового аудио для подключения дополнительного источника сигнала. Для питания передатчика необходим внешний источник питания; питание приемника (PD) осуществляется от передатчика (PSE) по кабелю витой пары HDBDT.
Характеристики CH-1601TX:
- Соответствует спецификации HDBaseT 2.0, поддерживает расстояние передачи до 100 м по кабелю витой пары CAT6 или 7, до 90 м по кабелю CAT5e
- Полная совместимость с HDMI 1.4, поддержка HDMI 2.0 (4K2K с частотой 60 Гц и цветовой субдискретизацией 4:2:0)
- Соответствует спецификациями HDMI (включая поддержку разрешений 4K2K и 3D-форматов), HDCP и DVI
- Поддержка HDBaseT 5Play™: передача видео и аудио высокой четкости, 100Base-T Ethernet, PoH (Power over HDBaseT) и сигналов управления (двунаправленный ИК/RS-232) по одному кабелю витой пары
- Сквозная передача многоканального аудио LPCM2/5.1/7.1CH, Dolby Digital 2~5.1, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos и DTS-HD Master Audio
- Передача аудио с частотой дискретизации до 48 кГц по коаксиальному кабелю длиной до 2 м
- Порт USB для подключения ПК/ноутбука: для передачи данных удаленным USB-устройствам или удаленного управления ПК на стороне приемника
- Порт Ethernet (100 Мбит/с), двунаправленная связь по LAN
- Поддержка обратного аудиоканала (ARC), вход и выход цифрового аудио для двунаправленной передачи (разъемы RCA), дополнительный вход аналогового стерео (2xRCA)
- Порт последовательного интерфейса RS-232 (скорость передачи данных – до 115200 бит/с)
- Обеспечивает питание приемника 48 В PoH (Power over HDBaseT)
- Совместимый приемник: CH-1601RX
Спецификация Cypress CH-1601TX
| Входы | 1 – HDMI, тип А (розетка) 1 – цифровое аудио S/PDIF, разъем RCA (розетка) 1 – аналоговое стерео, разъемы RCA (розетка) 1 – внешний ИК-приемник, разъем mJack 3.5 мм (розетка) |
| Выходы | 1 – витая пара HDBaseT, разъем RJ45 (розетка) 1 – цифровое аудио S/PDIF, разъем RCA (розетка) 1 – внешний ИК-излучатель, разъем mJack 3.5 мм (розетка) |
| Порты | 1 – Ethernet, разъем RJ45 (розетка) 1 – RS-232, разъем D-sub D9 (розетка) 1 – USB (для ПК/ноутбука), тип B (розетка) |
| Полоса пропускания видео | 340 МГц / 10,2 Гбит/c |
| Длина кабеля HDMI | 1080p/12-битный цвет – 10 м, 4K2K – 5 м |
| Частота сигналов ИК | 30-50 кГц |
| Скорость передачи данных через RS-232 | до 115200 бит/с |
| Защита от электростатических разрядов | ±8 кВ (через воздух), ±4 кВ (при касании) |
| Материал корпуса | металл |
| Цвет | черный |
| Индикация | питание |
| Диапазон рабочих температур | 0.+40 °C |
| Диапазон температур хранения | -20. +60 °C |
| Относительная влажность воздуха | от 20% до 90% без конденсации |
| Питание | 48 В, 0.83 А |
| Потребляемая мощность | 19 Вт |
| Габаритные размеры (ШxГxВ) | 165 x 141 x 33 мм (с учетом разъемов) |
| Масса | 0,624 кг |
Сфера применения
- Питание PoH 48 В от передатчика (PSE) приемнику (PD)
- Удлинение интерфейсов и удаленное управление в системах домашних кинотеатров, учебных классах и аудиториях, презентационных залах, переговорных и конференц-залах
|
Макс. расстояние
|
100 метров |
|
Макс. разрешение
|
4096 x 2160 |
|
Входной интерфейс
|
HDMI, ИК, Аудио |
|
Выходной интерфейс
|
RJ-45, Аудио, ИК |
|
Используемый кабель
|
Витая пара |
|
Тип устройства
|
Передатчик (T) |
