    —32x32 модульный матричный коммутатор Opticis OMM-2500

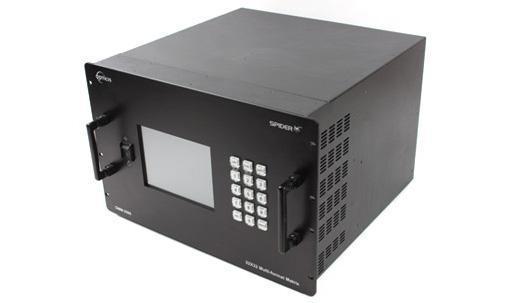

    32x32 модульный матричный коммутатор Opticis OMM-2500

    Артикул: OMM-2500
    Opticis
    32x32 модульный матричный коммутатор Opticis OMM-2500
    3 894 360 руб.
    Варианты цен
    3 894 360 руб.
    Подробности
    Уточнить наличие
    Нашли дешевле?
    Рассчитать доставку
    Характеристики
    Тип
    —
    Шасси
    Макс. разрешение
    —
    2560 x 1600
    Все характеристики
    Мы работаем с юридическими лицами по безналичному расчету.
    Официальный<br>поставщик
    Официальный
    поставщик
    Персональный<br>менеджер
    Персональный
    менеджер
    Быстрая<br>доставка
    Быстрая
    доставка
    Цена с<br>НДС 20%
    Цена с
    НДС 20%
    • Описание
    • Характеристики
    • Отзывы
    • Вопрос-ответ
    • Дополнительно

    Центральный блок модульной матричной системы, максимальная вместимость – 8 плат на вход, 8 плат на выход (32х32 DVI-D).

    OMM-2500 – универсальное шестнадцатислотовое шасси модульного матричного коммутатора. Необходимая размерность коммутатора формируется путем установки входных и выходных интерфейсных модулей – до восьми как первых, так и вторых, каждый модуль имеет четыре порта (кроме модулей DVI-D Dual Link, оборудованных двумя портами). Таким образом, шасси позволяет создавать матричные коммутаторы любых размерностей, кратных четырем, в диапазоне от 4x4 до 32x32. Поскольку модули DVI Dual Link оборудованы двумя портами, при их использовании число входных и выходных каналов варьируется от 2x2 до 16x16. Благодаря модульной конструкции устройства при необходимости размерность уже установленного коммутатора всегда может быть изменена. Оптические входные и выходные DVI-модули прекрасно подходят для совместной работы со съемными одноволоконными модулями Opticis DVFX-100. В такой комбинации расстояние передачи может быть увеличено до одного километра.
    Для управления коммутацией используется стандартное программное обеспечение ПК, например, терминал Hyperlink, командная строка (протокол Telnet) или веб-браузер. Любая функция может быть легко запрограммирована путем ввода команд с передней панели или ввода посредством терминала (ASCII или двоичный код) по линии управления RS-232 и TCP/IP, что обеспечивает совместимость с различными видеоконтроллерами и управляющим программным обеспечением.
    Важной деталью Opticis OMM-2500 является возможность управления им посредством сенсорного экрана, расположенного на передней панели. Такое решение делает процесс настройки и управления интуитивно понятным и простым – вся информация о статусе подключенного оборудования выводится на экране в виде карты входов-выходов, при необходимости пользователь может внести изменения в конфигурацию подключений, их названия и т.п.
    Встроенный генератор тестовых сигналов и функция диагностики облегчают поиск и устранение неисправностей, возникающих в ходе инсталляции видеосистемы, а опциональный модуль с поддержкой мультиэкранной работы для подключения контрольного монитора помогает снизить затраты на инсталляцию.

    Внимание: интерфейсные модули не входят в комплект и поставляются отдельно.

    Характеристики Opticis OMM-2500:

    • Модульная конструкция позволяет сконфигурировать матричный коммутатор размерностью до 32x32 c электрическими и оптическими выходами/выходами
    • Шестнадцать слотов для установки восьми входных и восьми выходных интерфейсных модулей, каждый из которых оборудован 4-мя портами (кроме двухпортовых модулей DVI Dual Link, при их установке размерность можно наращивать от 2x2 до 16x16)
    • Доступны электрические модули DVI-D Single Link, DVI-D Dual Link, HDMI, SDI, DisplayPort и оптические модули DVI-D Single Link
    • Поддержка DDC/HDCP (для электрических модулей DVI, DVI Dual Link и HDMI)
    • Поддержка DPCP (для электрического модуля DisplayPort)
    • Поддерживаются разрешения до WUXGA (1920x1200) с частотой 60 Гц для DVI Single Link, WQXGA (2560x1600), 60 Гц для DVI Dual Link и DisplayPort, и до 1080p, 60 Гц для HDMI и SDI
    • Различные способы управления (RS-232, TCP/IP, Интернет, ручной ввод)
    • Сенсорный ЖК-экран (тач-скрин) на передней панели и простой, интуитивно понятный графический интерфейс
    • Совместное использование с оптическими удлинителями Opticis сигналов DVI, HDMI и SDI позволяет увеличить дистанцию передачи
    • Позволяет передавать сигналы DVI-D на расстояние до 1 км по многомодовому оптоволокну с помощью оптических входных и выходных модулей (SDVI-1FI и SDVI-1FO, соответственно)
    • Опциональный модуль с поддержкой мультиэкранной работы (QDVI-O) для подключения контрольных мониторов
    • Функция диагностики системы, встроенный генератор тестовых сигналов для быстрого выявления и устранения неполадок
    • Оснащен опорным видеовходом и контрольным выходом для упрощения инсталляции
    • Возможность управление EDID-данными (4 варианта настроек)
    • Возможность сохранения и загрузки пользовательских настроек маршрутизации сигналов
    • Опциональный дублирующий источник питания с поддержкой «горячей» замены и распределения нагрузки
    • Корпус для установки в 19-дюймовую стойку (высота 7U)
    • Сертификация CE / FCC



    Спецификация Opticis OMM-2500



    Поддерживаемые разрешениявсе VESA-разрешения от 640x480 до WUXGA (1920x1200, 60 Гц), до WQXGA (2560x1600, 60 Гц) для модулей DVI-D Dual Link и DisplayPort
    Поддержка HDCP есть: электрические DVI-D, DVI-D Dual Link, HDMI
    отсутствует: оптические DVI-D, SDI, DisplayPort
    Мультиэкранная работавыходной модуль QDVI-O, режимы квадратора и «картинка-в-картинке»
    Входы/выходы32x32 (четырехпортовые входные/выходные модули)
    16x16 (двухпортовые входные/выходные модули)
    Время коммутациименее 1 с (если отсутствует определение формата дисплеем)
    Опорный видеовыход9 выходных разрешений, 16 тестовых таблиц
    Управлениекнопки и тач-скрин на лицевой панели, RS-232, TCP/IP, веб-браузер
    Диагностика1) состояние линии вход/выход
    2) состояние линии источник-дисплей
    3) данные EDID, HDCP с помощью дистанционного управления через Интернет
    Конфигурированиевнутренняя память для сохранения и загрузки текущих соединений и условий управления
    Управление EDID-данными1) по умолчанию (заводские настройки)
    2) считывание с выбранного дисплея и сохранение на выходной порт
    3) автомикширование
    4) выбор из списка предустановок
    Система охлаждениявентилятор (принудительное охлаждение)
    Цвет корпусачерный
    Питание~100-240 В ±10%, 50/60 Гц, потребление 4,5~1,8 А
    Диапазон рабочих температур+10… +40 °С
    Диапазон температур хранения-30… +70 °С
    Относительная влажность30-75%, без конденсации
    Габаритные размеры (Ш х Г х В)482 x 440 x 311 мм (7U)
    Массане более 15 кг (без модулей, с двумя блоками питания)

    В комплекте

    • Шасси OMM-2500 – 1 шт.
    • Встроенный блок питания (дублирующий БП как опция) – 1 шт.
    • Сетевой шнур – 1 шт.
    • Кабель для установки ПО – 1 шт.
    • Кабель RS-232 (прямая разводка) – 1 шт.
    • Руководство пользователя

    В шасси могут устанавливаться следующие модули:

    Модули входов
    SDVI-4EI4-портовый входной модуль DVI-D Single Link
    DDVI-2EI2-портовый входной модуль DVI-D Dual Link
    HDMI-4EI4-портовый входной модуль HDMI
    SDI-4EI4-портовый входной модуль SDI
    DP1-4EI4-портовый входной модуль DisplayPort
    SDVI-1FI 4-портовый одноволоконный оптический входной модуль DVI-D

    Модули выходов
    SDVI-4EO4-портовый выходной модуль DVI-D Single Link
    DDVI-2EO2-портовый выходной модуль DVI-D Dual Link
    HDMI-4EO4-портовый выходной модуль HDMI
    SDI-4EO4-портовый выходной модуль SDI
    DP1-4EO4-портовый выходной модуль DisplayPort
    SDVI-1FO4-портовый одноволоконный оптический выходной модуль DVI-D


    Прочее

    QDVI-Oмультиэкранный модуль с портом DVI-D и оптическим SC

    Сферы применения

    • Медицинские системы отображения
    • Создание видеостен различной конфигурации
    • Залы управления, диспетчерские
    • Оборудование для обслуживания массовых мероприятий и сдачи в аренду
