KVM Удлинитель-передатчик TNTV/TNT MMS-95202HLF-T

TNT MMS-95202HLF-T (IP-KVM передатчик)  —  сетевое программно-аппаратное устройство, предназначенное для трансляции сигналов HDMI (DVI-D), USB, аудио (колонки и микрофон), RS232 и ИК сигналов от источника в локальную сеть. Передатчик TNT MMS-95202HLF-T состоит из двух IP-KVM передатчиков серии TNT MMS-9520HLF-T, интегрированных в одном корпусе и оборудованных одним блоком питания. Такая конструкция особенно эффективна, когда необходимо установить большое количество передатчиков, при этом занимая в двое меньше розеток питания для подключения БП устройства. Особенностью данной серии является наличие выходного HDMI порта, которое обеспечивает возможность подключения локальных мониторов к передатчику для контроля транслируемого видеосигнала или иного применения.

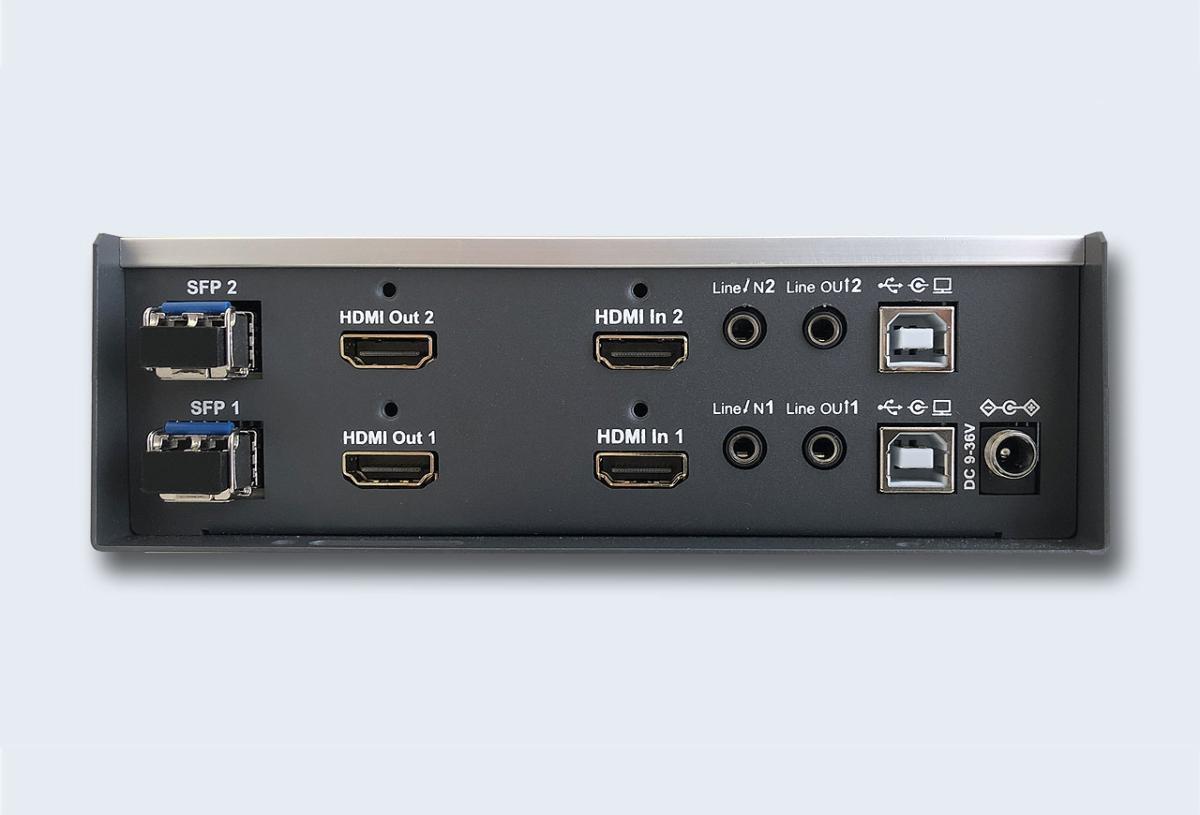

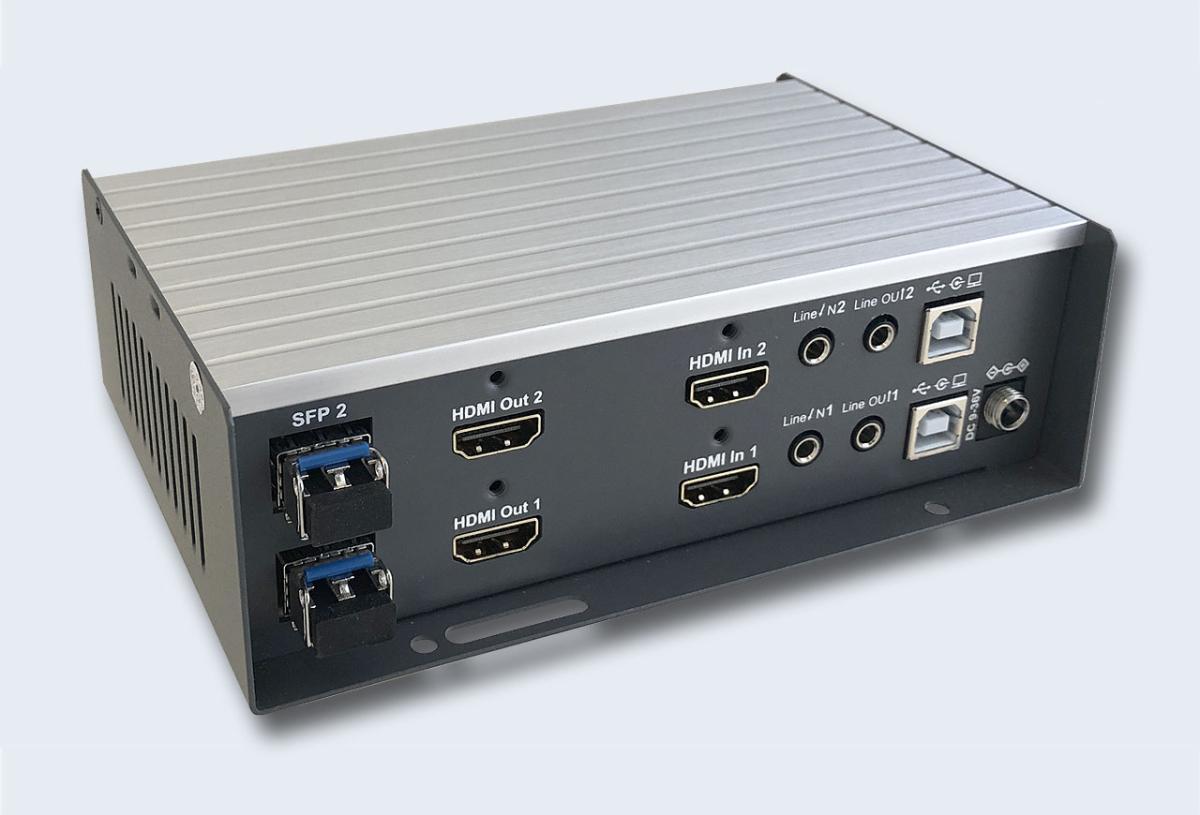

  Передача данных от передатчика к приемникам осуществляется в пределах локальной сети (LAN, без маршрутизации пакетов), используя Gigabit Ethernet (1000Base-T) и протокол TCP/IP. В передатчике предусмотрены два SFP слота для установки медных или оптических модулей.

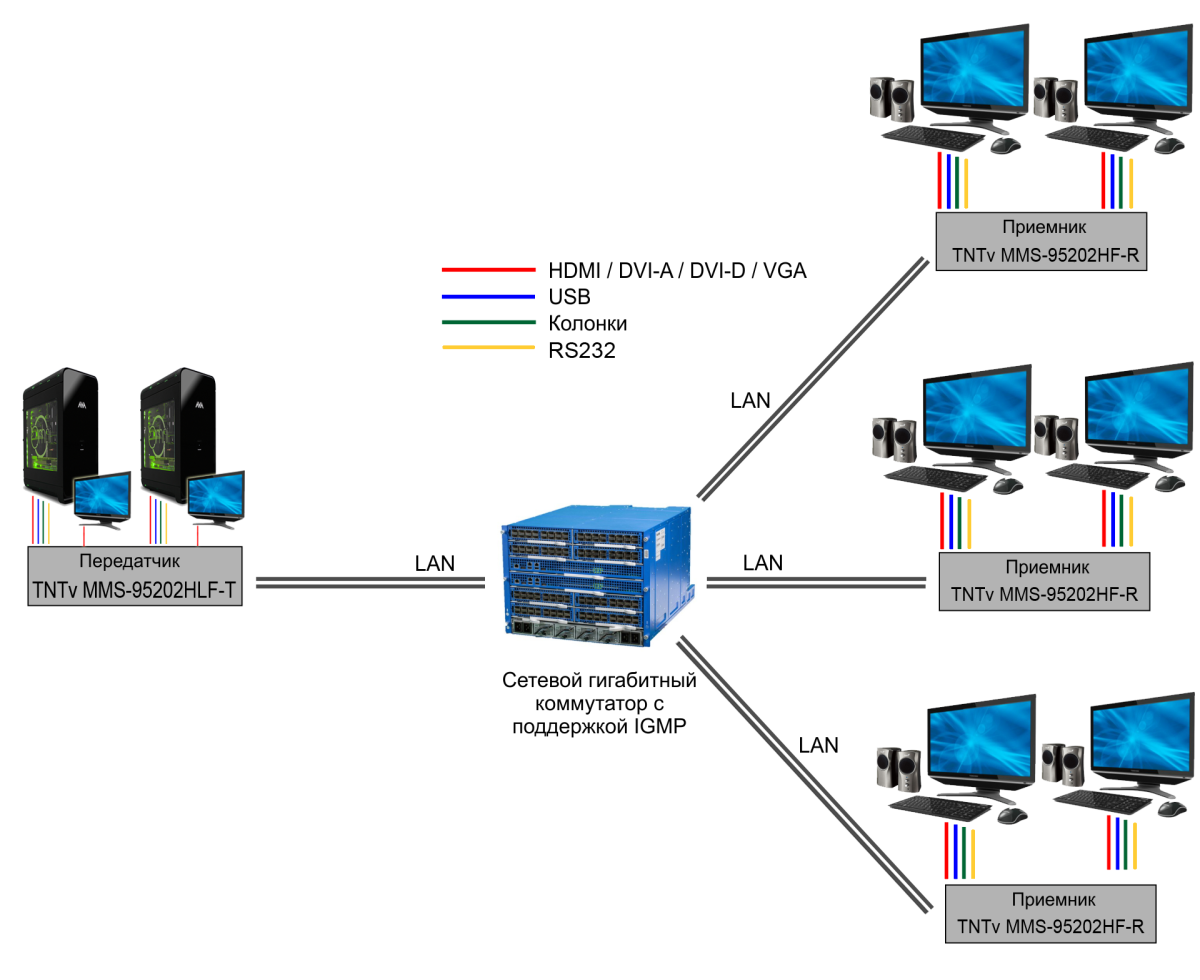

  Непосредственно к устройству можно подключить как один (точка-точка), так и множество приемников (точка-многоточка) TNT MMS-95202HF-R . При подключении нескольких приемников необходимо использовать Gigabit Ethernet коммутатор с поддержкой протокола «IGMP».



  Основные области применения:

Автоматизированные системы управления технологическими процессами (АСУ ТП)
Автоматизированные рабочие места (АРМ)
SCADA-системы
Телеметрические системы
Охранные системы
Любые системы контроля в реальном времени


Принцип работы

   Для организации удаленного рабочего места оператора необходимо создать связку приемник - передатчик.

  TNT MMS-95202HLF-T —  IP-KVM передатчик устанавливается непосредственно у источника сигналов (ПК, рабочая станция, сервер и т.д.) и, преобразуя интерфейсные сигналы источников в сетевые, транслирует их в локальную сеть. IP-KVM приемник TNT MMS-95202HF-R устанавливается на рабочем столе оператора. Получив по сети от передатчика сигналы, приемник производит их обратное преобразование в соответствующие интерфейсные и передает их подключенному оборудованию. При необходимости к одному IP-KVM передатчику могут быть подключены множество IP-KVM приемников. В этом случае операторы смогут работать с источником совместно. Также возможен режим и поочередной работы с ручным выбором активного оператора.

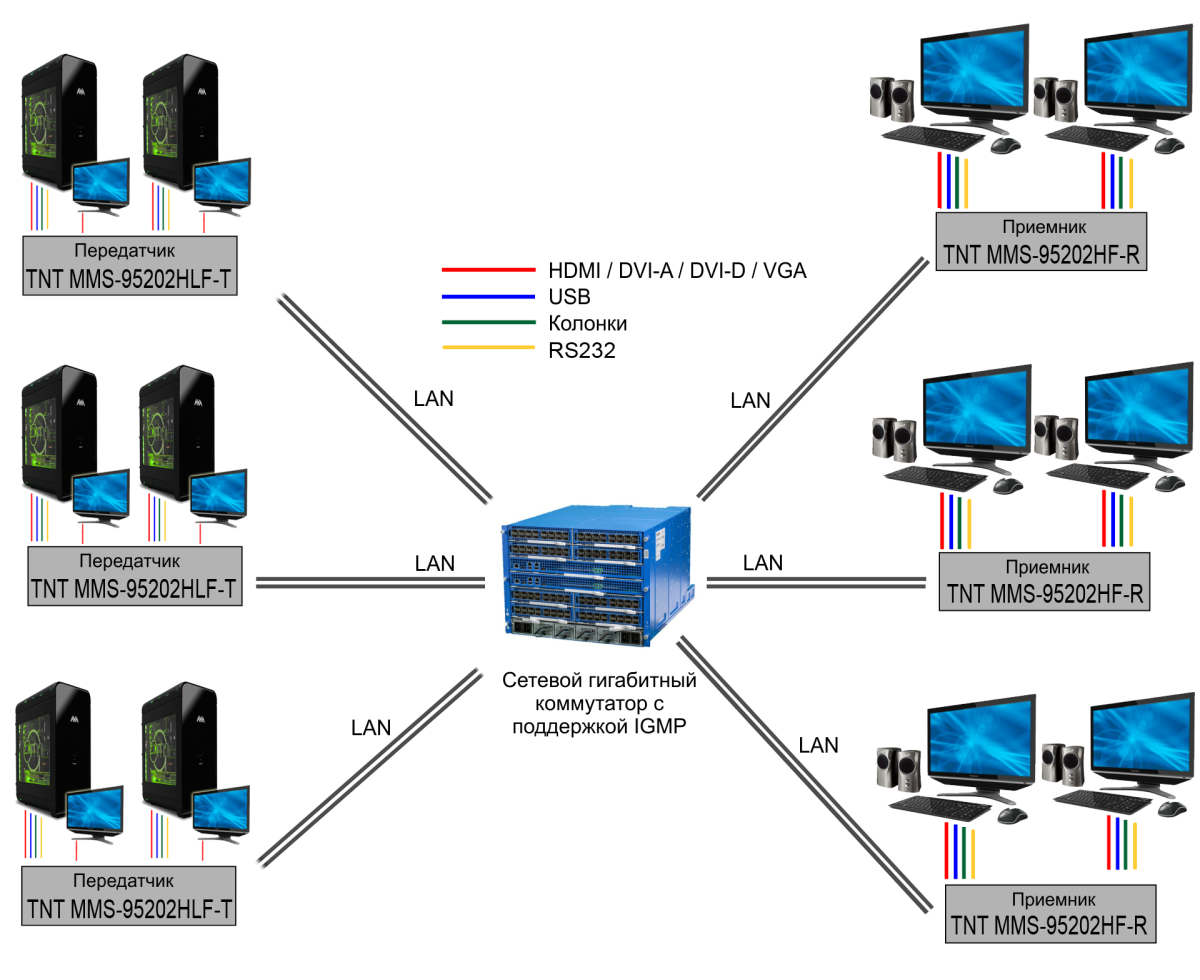

  Если в сеть транслируют сигнал одновременно несколько передатчиков подключенных к разным источникам, то операторы при помощи клавиатуры и экранного (OSD) меню IP-KVM приемника могут оперативно переключаться между источниками для их контроля и оперативного управления. В этом случае можно организовать произвольную коммутацию любой консоли оператора к любому источнику сигнала.



Особенности


Обеспечивает передачу HDMI (DVI-D), USB, аудио (колонки и микрофон), RS232 и ИК сигналов в локальную сеть.
HDMI выход для подключения локального монитора или других устройств.
Поддерживает стандартный TCP/IP протокол передачи данных для работы в локальных сетях.

Поддерживает ретрансляцию ИК сигнала от приемника к передатчику. Благодаря данной функции возможно удаленное управление устройством воспроизведения (например DVD или Blu-ray плеером, тв-панелями и т.п.) ИК пультом дистанционного управления (требуются ИК передатчик и приемник).

Настройка качества транслируемого видеосигнала и объема передаваемых данных.

Поддерживает передачу сигналов USB 1.1 и USB 2.0 (кроме USB-Audio и USB-Video)
Возможность работы с многомониторными системами

Поддержка Gigabit Ethernet.

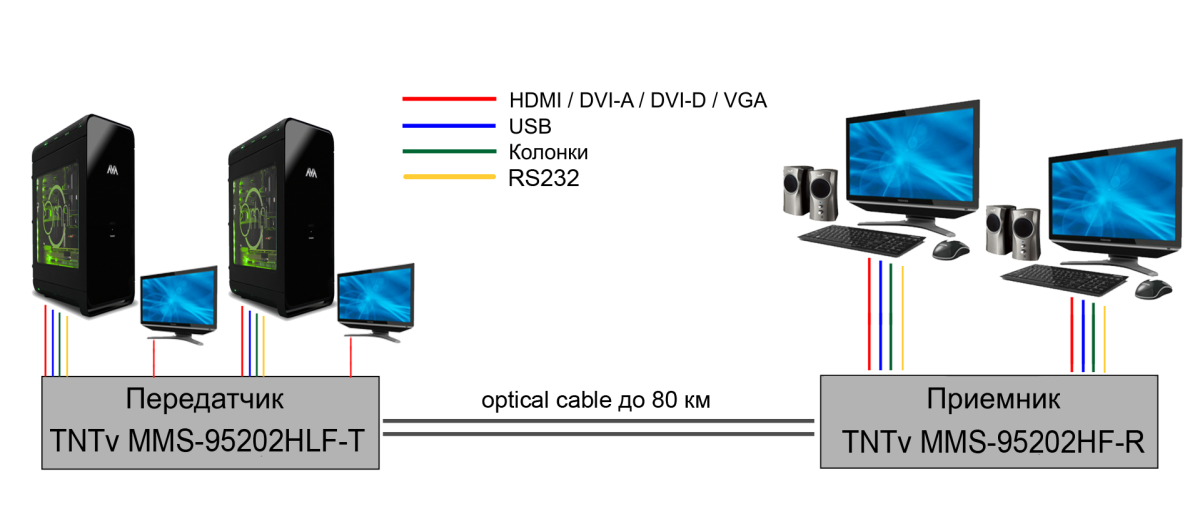

Передача данных по многомодовому или одномодовому волокну (передатчик комплектуется MM и SM SFP-модулем).

Поддержка DDC спецификации.

Поддержка разрешений до 3840x2400@25 (4:2:0), 4096x2160@24 (4:2:0)

Поддержка Windows, Linux, Sun, Mac операционных систем.

Функция Plug and Play
