KVM Удлинитель-приёмникTNTV/TNT MMS-95202HF-R

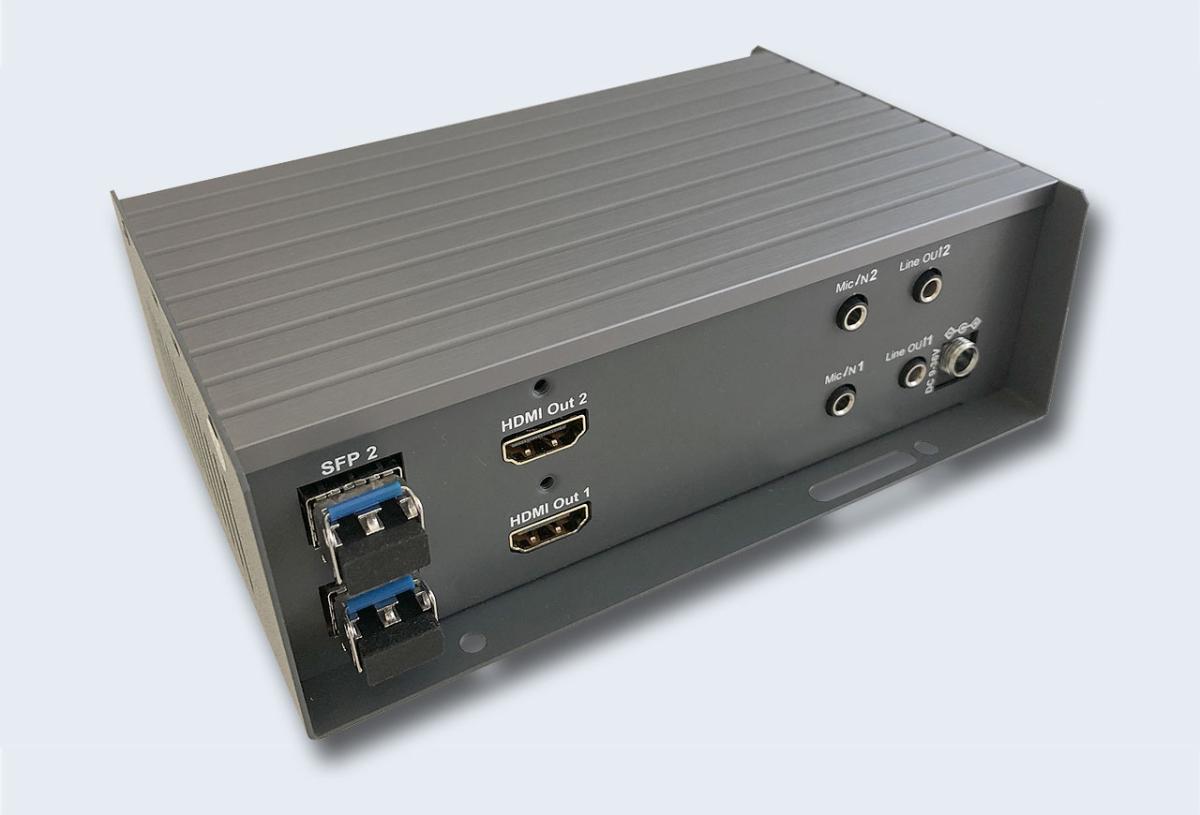

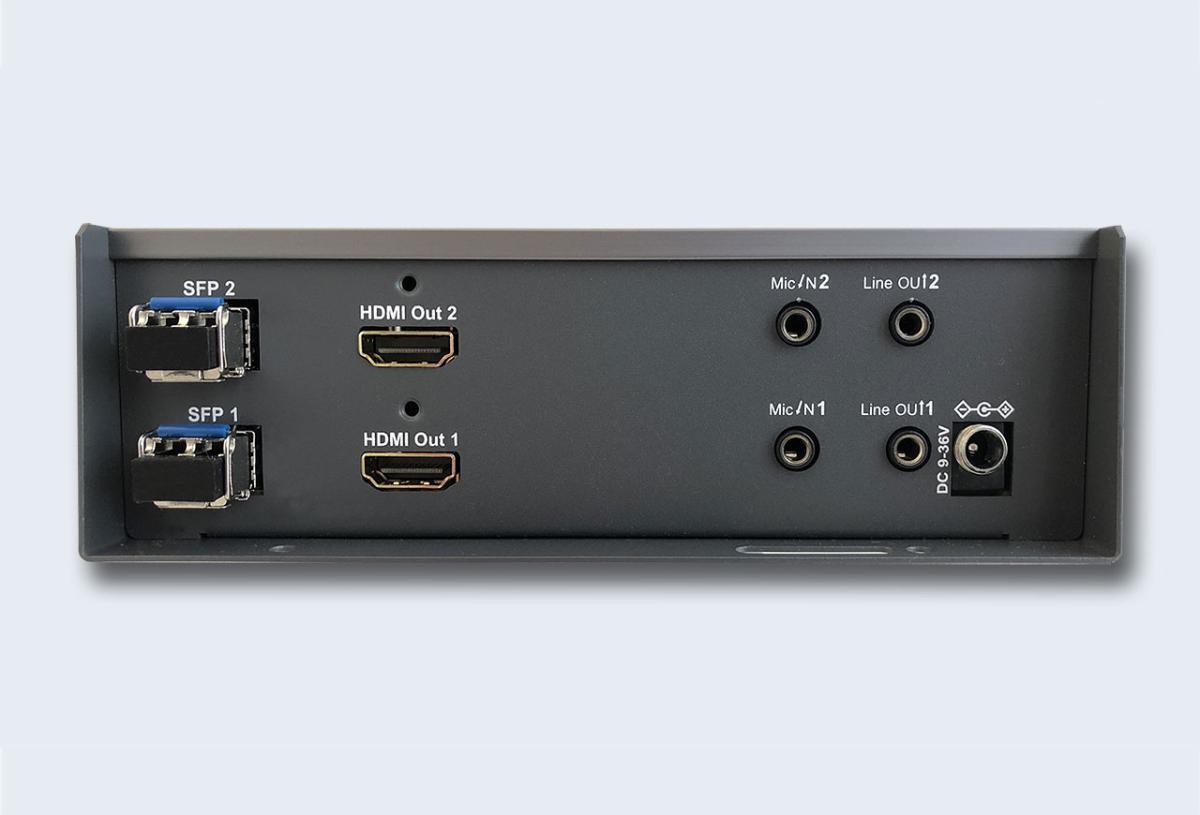

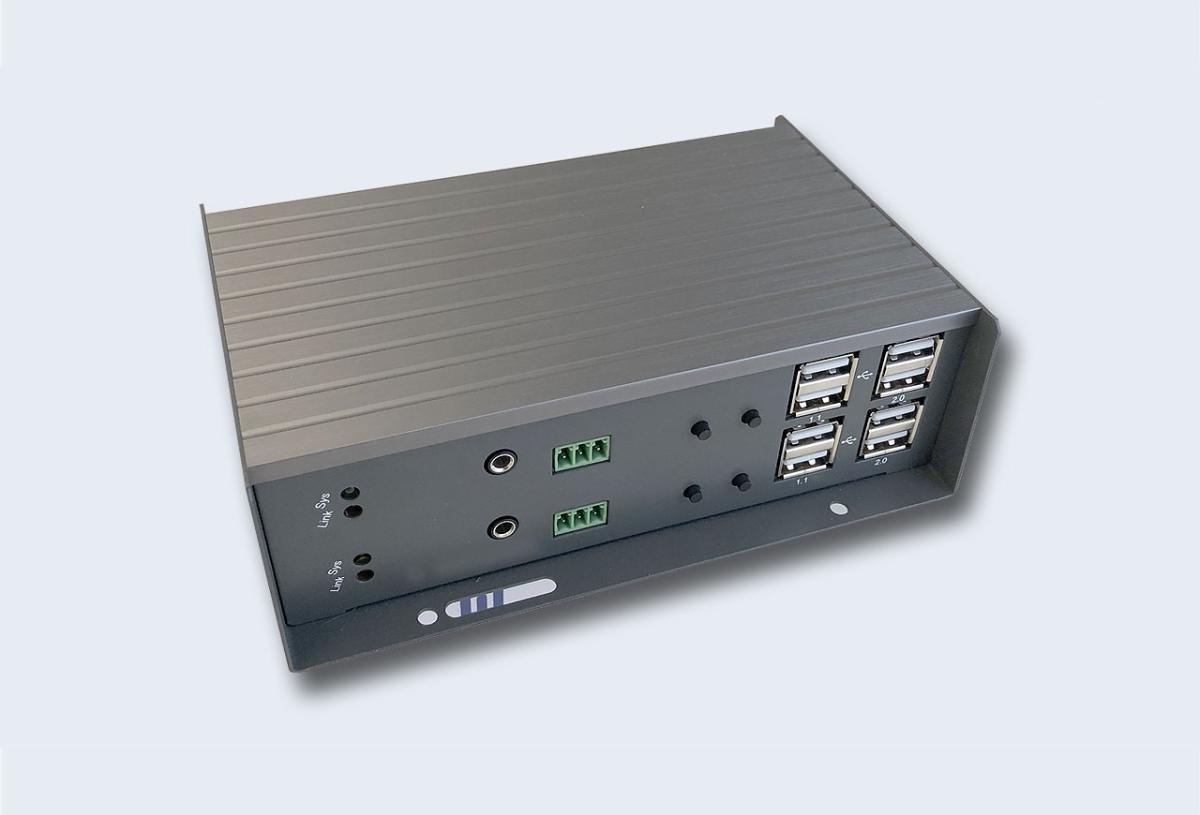

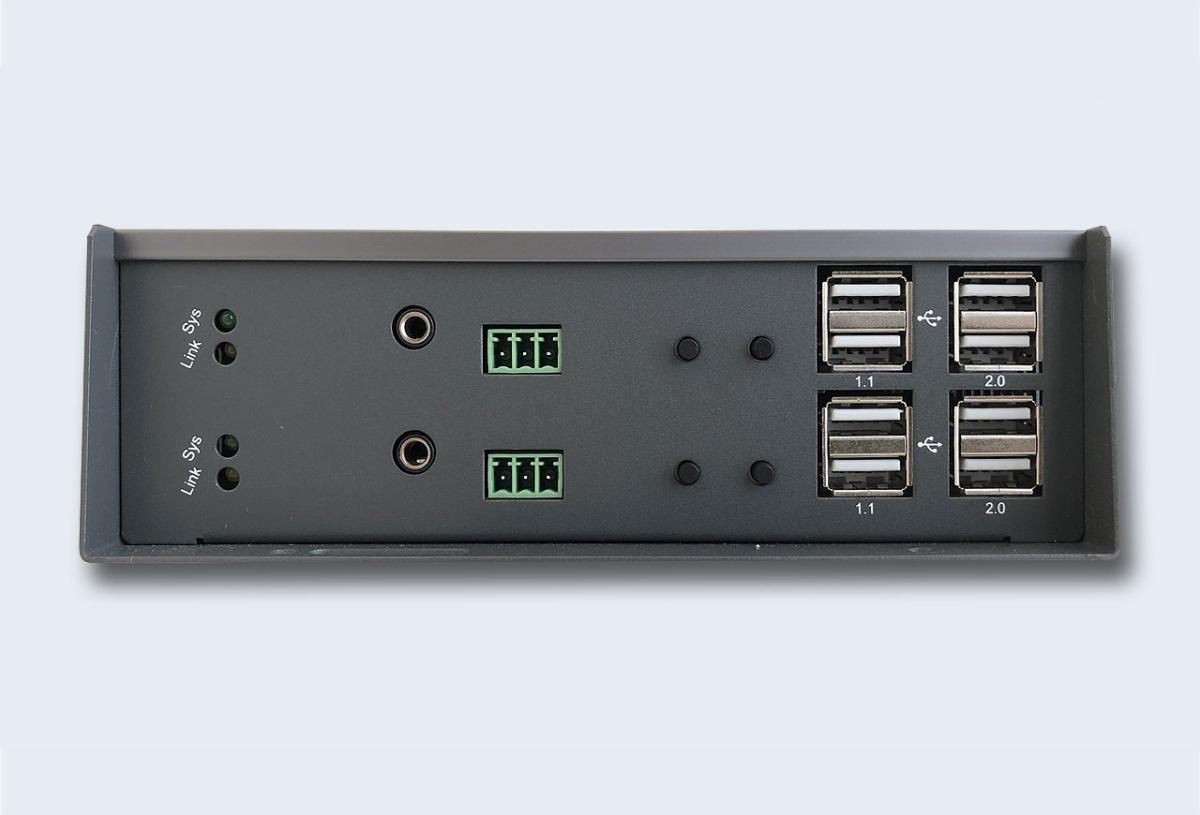

TNT MMS-95202HF-R (IP-KVM приемник) — сетевое программно-аппаратное устройство, предназначенное для извлечения сигналов HDMI (DVI-D), USB, аудио (колонки и микрофон), RS232 и ИК сигналов от передатчика из локальной сети. Непосредственно к приемнику подключается KVM консоль оператора — монитор, клавиатура, мышь. Приемник TNT MMS-95202HF-R состоит из двух IP-KVM приемников серии TNT MMS-9520F-R, интегрированных в одном корпусе и оборудованных одним блоком питания. Такая конструкция удобна, когда на столе оператора необходимо установить две независимые консоли управления, при этом устройство (приемник) будет занимать меньше места и потребуется вдвое меньше розеток питания для подключения БП устройства.

Передача данных от передатчика к приемникам осуществляется в пределах локальной сети (LAN, без маршрутизации пакетов), используя Gigabit Ethernet (1000Base-T) и протокол TCP/IP. В передатчике предусмотрены два SFP слота для установки медных или оптических модулей.

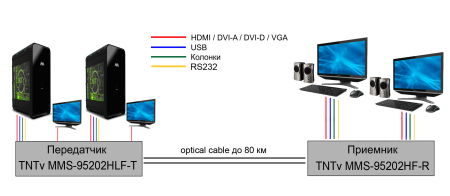

Непосредственно к устройству можно подключить один (точка-точка) или множество передатчиков (точка-многоточка) TNT MMS-95202HLF-T, переключаясь между последними и выбирая передатчик через встроенное меню. При подключении нескольких приемников необходимо использовать Gigabit Ethernet коммутатор с поддержкой протокола «IGMP».

Основные области применения:

Автоматизированные системы управления технологическими процессами (АСУ ТП)
Автоматизированные рабочие места (АРМ)
SCADA-системы
Телеметрические системы
Охранные системы
Любые системы контроля в реальном времени

Принцип работы

Для организации удаленного рабочего места оператора необходимо создать связку приемник - передатчик.

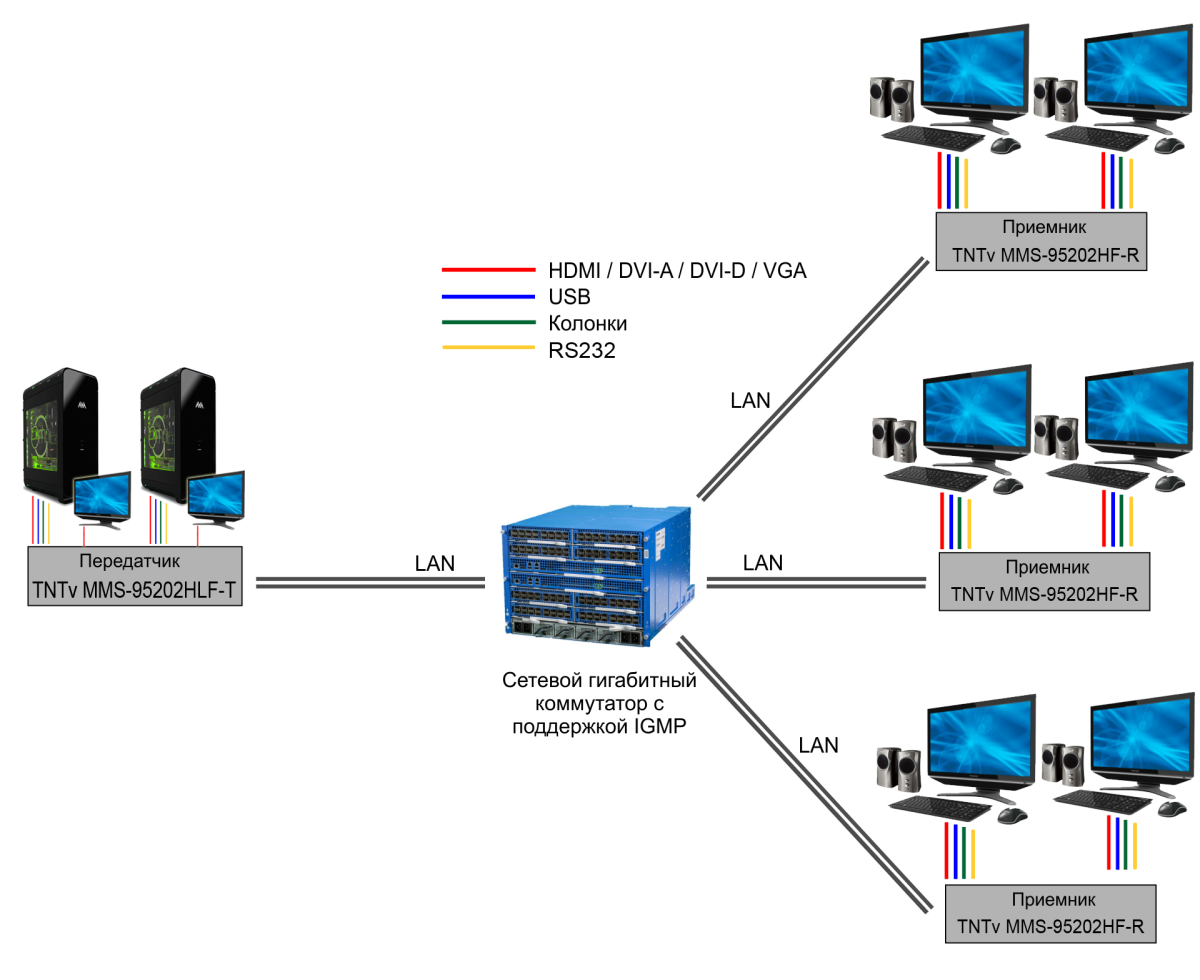

TNT MMS-95202HLF-T — IP-KVM передатчик устанавливается непосредственно у источника сигналов (ПК, рабочая станция, сервер и т.д.), преобразуя интерфейсные сигналы ичточников в сетевые, транслирует их в локальную сеть. IP-KVM приемник TNT MMS-95202HF-R устанавливается на рабочем столе оператора. Получив по сети от передатчика сигналы, приемник производит их обратное преобразование в соответствующие интерфейсные и передает их подключенному оборудованию. При необходимости к одному IP-KVM передатчику могут быть подключены множество IP-KVM приемников, в этом случае операторы смогут работать с источником совместно. Также возможен режим и поочередной работы с ручным выбором активного оператора.

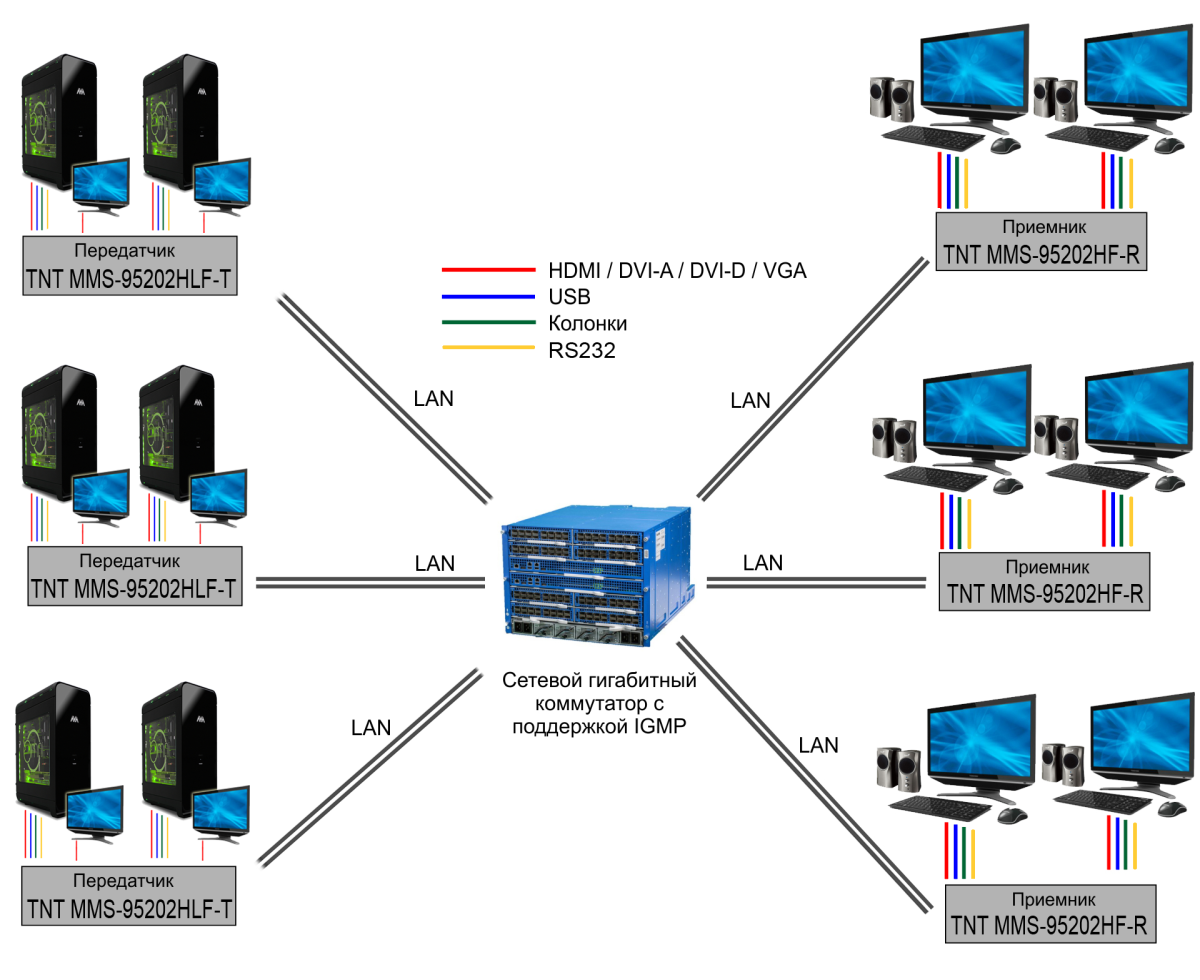

Если в сеть транслируют сигнал одновременно несколько, подключенных к разным источникам, передатчиков, то операторы при помощи клавиатуры и экранного (OSD) меню IP-KVM приемника могут оперативно переключаться между источниками для их контроля и оперативного управления. В этом случае, можно организовать произвольную коммутацию любой консоли оператора к любому источнику сигнала.

Особенности:

Обеспечивает передачу HDMI (DVI-D), USB, аудио (колонки и микрофон), RS232 и ИК сигналов в локальную сеть.
HDMI выход для подключения локального монитора или других устройств.
Поддерживает стандартный TCP/IP протокол передачи данных для работы в локальных сетях.
Поддерживает ретрансляцию ИК сигнала от приемника к передатчику. Благодаря данной функции возможно удаленное управление устройством
воспроизведения (например DVD или Blu-ray плеером, тв-панелями и т.п.) ИК пультом дистанционного управления (требуются ИК передатчик и приемник).
Настройка качества транслируемого видеосигнала и объема передаваемых данных.
Поддерживает передачу сигналов USB 1.1 и USB 2.0 (кроме USB-Audio и USB-Video)
Возможность работы с многомониторными системами
Поддержка Gigabit Ethernet.
Передача данных по многомодовому или одномодовому волокну (передатчик комплектуется MM и SM SFP-модулем).
Поддержка DDC спецификации.
Поддержка разрешений до 3840x2400@25 (4:2:0), 4096x2160@24 (4:2:0)
Поддержка Windows, Linux, Sun, Mac операционных систем.
Функция Plug and Play
